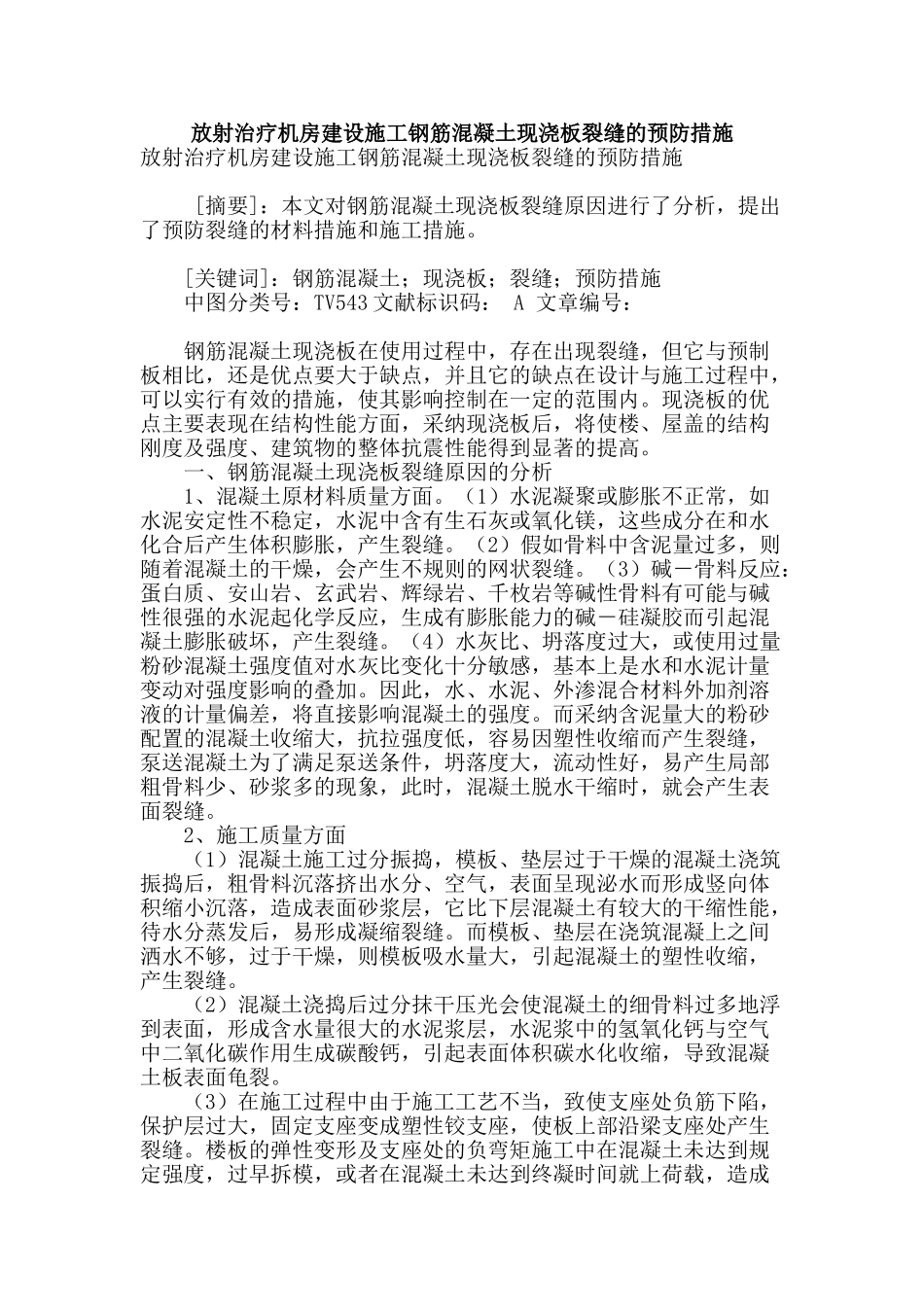

放射治疗机房建设施工钢筋混凝土现浇板裂缝的预防措施放射治疗机房建设施工钢筋混凝土现浇板裂缝的预防措施 [摘要]：本文对钢筋混凝土现浇板裂缝原因进行了分析，提出了预防裂缝的材料措施和施工措施。 [关键词]：钢筋混凝土；现浇板；裂缝；预防措施 中图分类号：TV543 文献标识码： A 文章编号： 钢筋混凝土现浇板在使用过程中，存在出现裂缝，但它与预制板相比，还是优点要大于缺点，并且它的缺点在设计与施工过程中，可以实行有效的措施，使其影响控制在一定的范围内。现浇板的优点主要表现在结构性能方面，采纳现浇板后，将使楼、屋盖的结构刚度及强度、建筑物的整体抗震性能得到显著的提高。 一、钢筋混凝土现浇板裂缝原因的分析 1、混凝土原材料质量方面。（1）水泥凝聚或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。（2）假如骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。（3）碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。（4）水灰比、坍落度过大，或使用过量粉砂混凝土强度值对水灰比变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外渗混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度。而采纳含泥量大的粉砂配置的混凝土收缩大，抗拉强度低，容易因塑性收缩而产生裂缝，泵送混凝土为了满足泵送条件，坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，混凝土脱水干缩时，就会产生表面裂缝。 2、施工质量方面 （1）混凝土施工过分振捣，模板、垫层过于干燥的混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝上之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。 （2）混凝土浇捣后过分抹干压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。 （3）在施工过程中由于施工工艺不当，致使支座处负筋下陷，保护层过大，固定支座变成塑性铰支座，使板上部沿梁支座处产生裂缝。楼板的弹...
