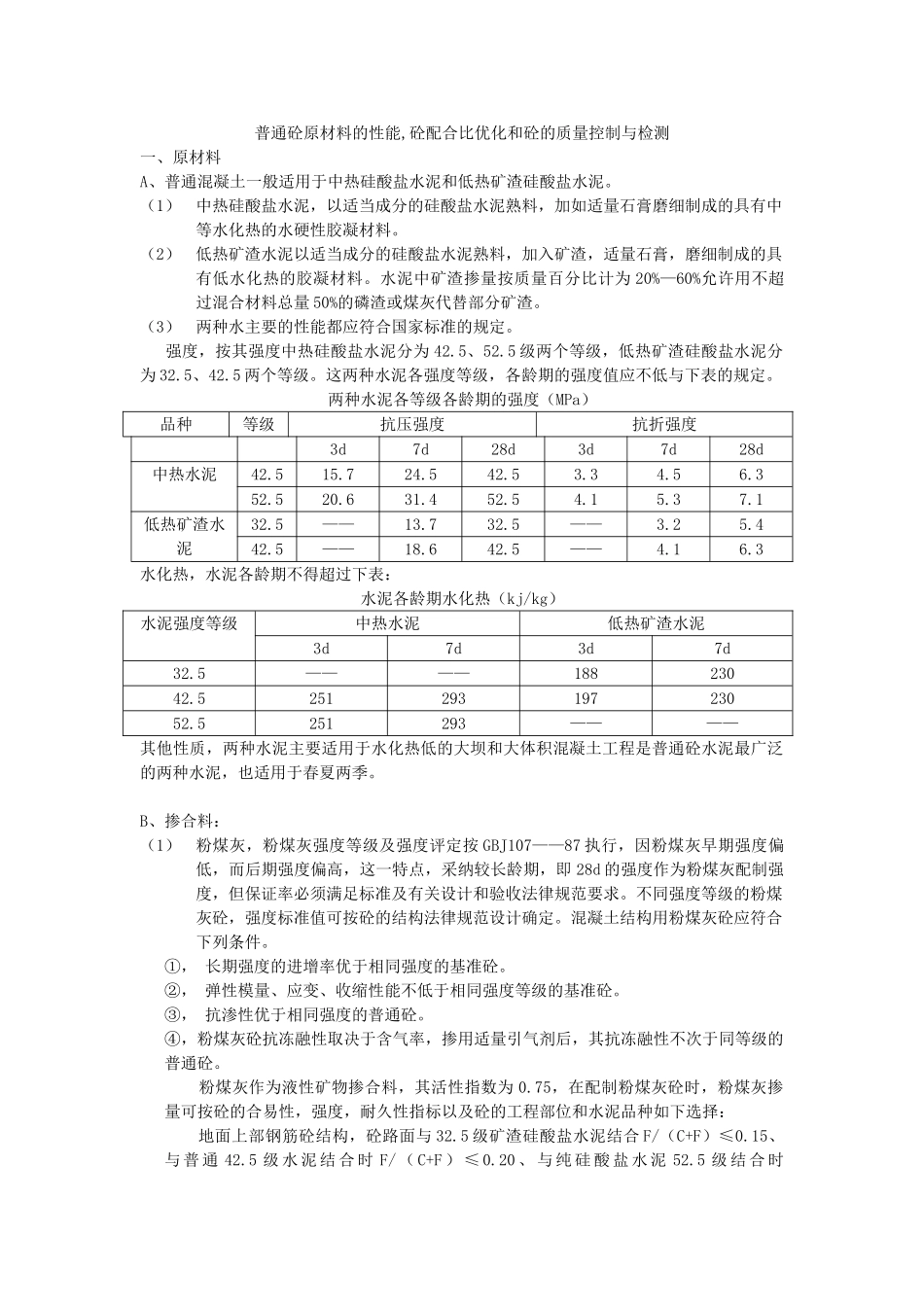

普通砼原材料的性能,砼配合比优化和砼的质量控制与检测一、原材料A、普通混凝土一般适用于中热硅酸盐水泥和低热矿渣硅酸盐水泥。（1）中热硅酸盐水泥，以适当成分的硅酸盐水泥熟料，加如适量石膏磨细制成的具有中等水化热的水硬性胶凝材料。（2）低热矿渣水泥以适当成分的硅酸盐水泥熟料，加入矿渣，适量石膏，磨细制成的具有低水化热的胶凝材料。水泥中矿渣掺量按质量百分比计为 20%—60%允许用不超过混合材料总量 50%的磷渣或煤灰代替部分矿渣。（3）两种水主要的性能都应符合国家标准的规定。 强度，按其强度中热硅酸盐水泥分为 42.5、52.5 级两个等级，低热矿渣硅酸盐水泥分为 32.5、42.5 两个等级。这两种水泥各强度等级，各龄期的强度值应不低与下表的规定。两种水泥各等级各龄期的强度（MPa）品种等级抗压强度抗折强度3d7d28d3d7d28d中热水泥42.515.724.542.53.34.56.352.520.631.452.54.15.37.1低热矿渣水泥32.5——13.732.5——3.25.442.5——18.642.5——4.16.3水化热，水泥各龄期不得超过下表：水泥各龄期水化热（kj/kg）水泥强度等级中热水泥低热矿渣水泥3d7d3d7d32.5————18823042.525129319723052.5251293————其他性质，两种水泥主要适用于水化热低的大坝和大体积混凝土工程是普通砼水泥最广泛的两种水泥，也适用于春夏两季。B、掺合料：（1）粉煤灰，粉煤灰强度等级及强度评定按 GBJ107——87 执行，因粉煤灰早期强度偏低，而后期强度偏高，这一特点，采纳较长龄期，即 28d 的强度作为粉煤灰配制强度，但保证率必须满足标准及有关设计和验收法律规范要求。不同强度等级的粉煤灰砼，强度标准值可按砼的结构法律规范设计确定。混凝土结构用粉煤灰砼应符合下列条件。①， 长期强度的进增率优于相同强度的基准砼。②， 弹性模量、应变、收缩性能不低于相同强度等级的基准砼。③， 抗渗性优于相同强度的普通砼。④，粉煤灰砼抗冻融性取决于含气率，掺用适量引气剂后，其抗冻融性不次于同等级的普通砼。 粉煤灰作为液性矿物掺合料，其活性指数为 0.75，在配制粉煤灰砼时，粉煤灰掺量可按砼的合易性，强度，耐久性指标以及砼的工程部位和水泥品种如下选择：地面上部钢筋砼结构，砼路面与 32.5 级矿渣硅酸盐水泥结合 F/（C+F）≤0.15、与 普 通 42.5 级 水 泥 结 合 时 F/ （ C+F ） ≤ 0.20 、 与 纯 硅 酸 盐 水 泥 52.5 级 结 合 时F/ （ C+F ） ≤ 0.30 。 大 体 积 ...
