板式换热器使用说明书

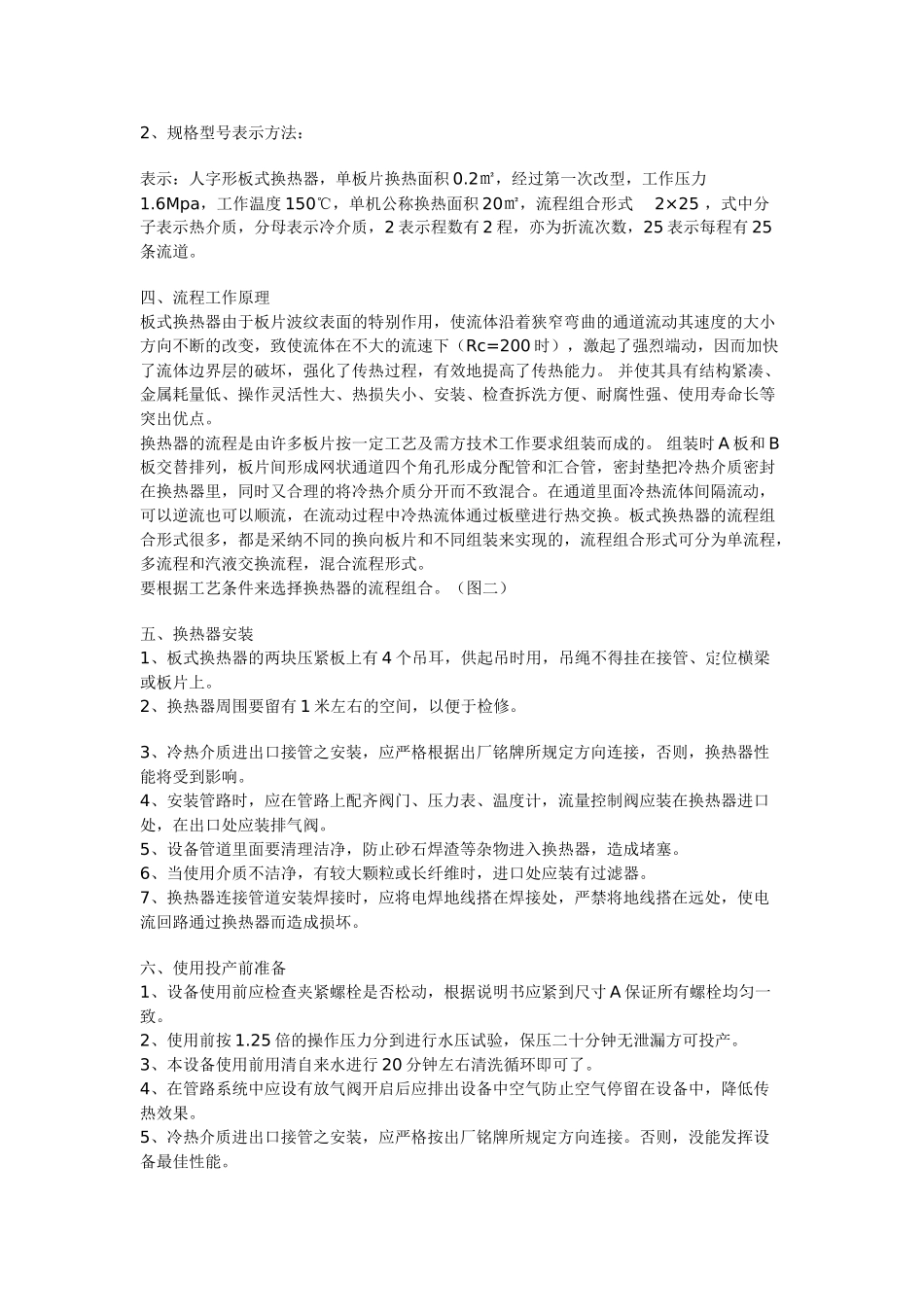

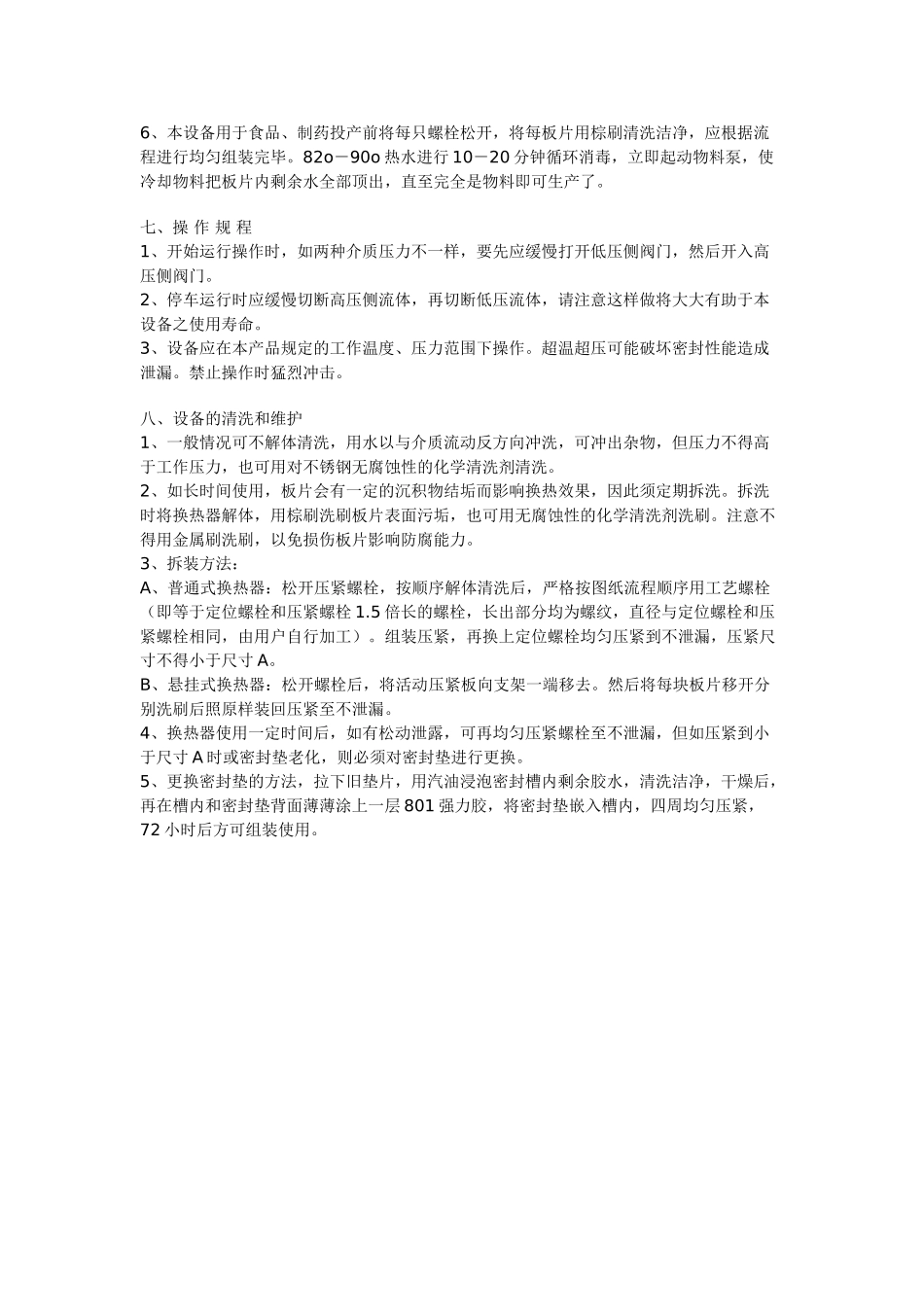

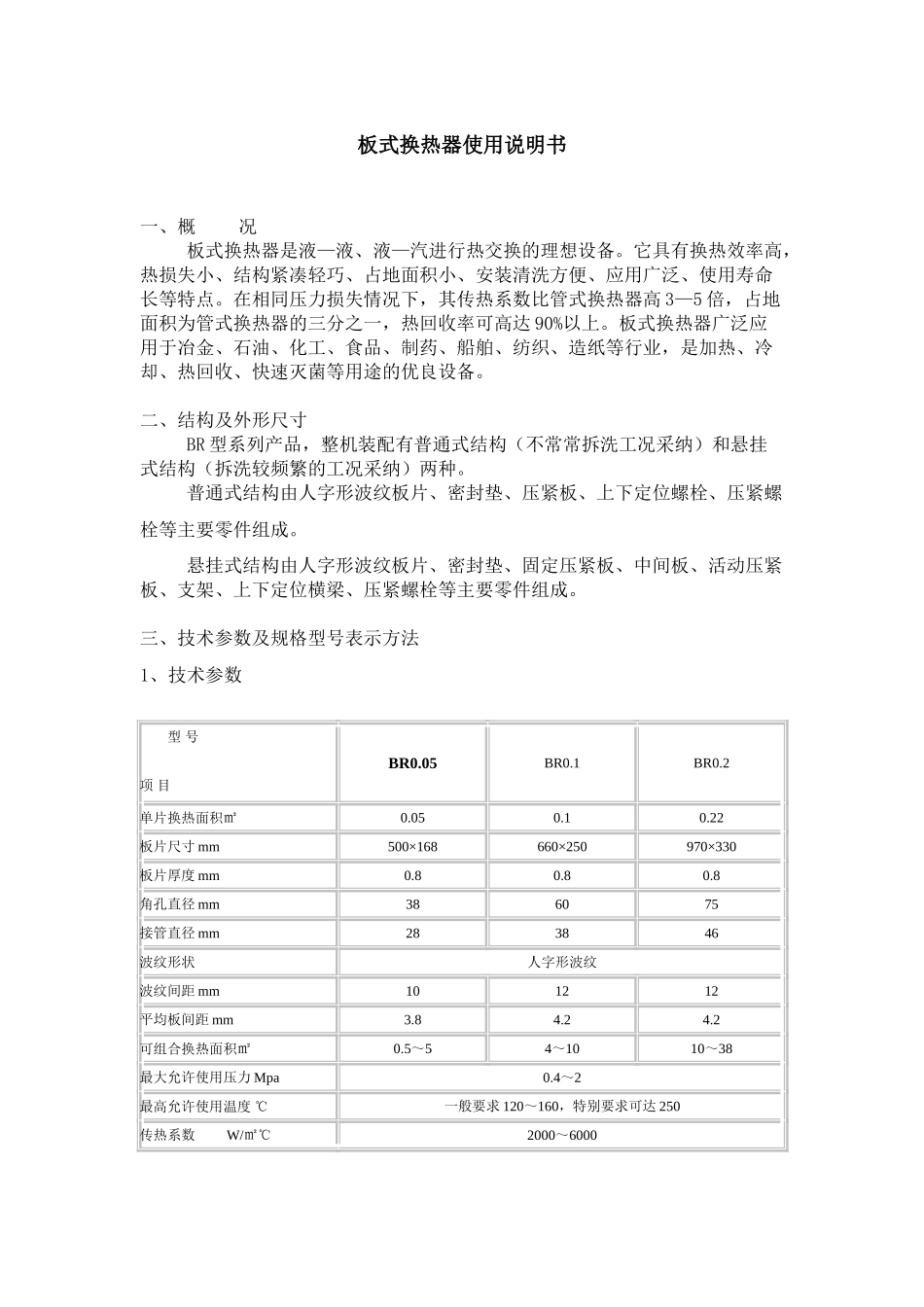

板式换热器使用说明书一、概 况 板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高，热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高 3—5 倍，占地面积为管式换热器的三分之一，热回收率可高达 90%以上。板式换热器广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。 二、结构及外形尺寸 BR 型系列产品，整机装配有普通式结构（不常常拆洗工况采纳）和悬挂式结构（拆洗较频繁的工况采纳）两种。 普通式结构由人字形波纹板片、密封垫、压紧板、上下定位螺栓、压紧螺栓等主要零件组成。 悬挂式结构由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。 三、技术参数及规格型号表示方法1、技术参数 型 号 项 目BR0.05BR0.1BR0.2单片换热面积㎡0.050.10.22板片尺寸 mm500×168660×250970×330板片厚度 mm0.80.80.8角孔直径 mm386075接管直径 mm283846波纹形状人字形波纹波纹间距 mm101212平均板间距 mm3.84.24.2可组合换热面积㎡0.5～54～1010～38最大允许使用压力 Mpa0.4～2最高允许使用温度 ℃一般要求 120～160，特别要求可达 250传热系数 W/㎡℃2000～60002、规格型号表示方法：表示：人字形板式换热器，单板片换热面积 0.2㎡，经过第一次改型，工作压力1.6Mpa，工作温度 150℃，单机公称换热面积 20㎡，流程组合形式 2×25 ，式中分子表示热介质，分母表示冷介质，2 表示程数有 2 程，亦为折流次数，25 表示每程有 25条流道。四、流程工作原理板式换热器由于板片波纹表面的特别作用，使流体沿着狭窄弯曲的通道流动其速度的大小方向不断的改变，致使流体在不大的流速下（Rc=200 时），激起了强烈端动，因而加快了流体边界层的破坏，强化了传热过程，有效地提高了传热能力。 并使其具有结构紧凑、金属耗量低、操作灵活性大、热损失小、安装、检查拆洗方便、耐腐性强、使用寿命长等突出优点。换热器的流程是由许多板片按一定工艺及需方技术工作要求组装而成的。 组装时 A 板和 B板交替排列，板片间形成网状通道四个角孔形成分配管和汇合管，密封垫把冷热介质密封在换热器里，同时又合理的将冷热介质分开而不致混合。在通道里面冷热流体间隔流动，可以逆流也可以顺流，在流动...
