构造柱计算规则

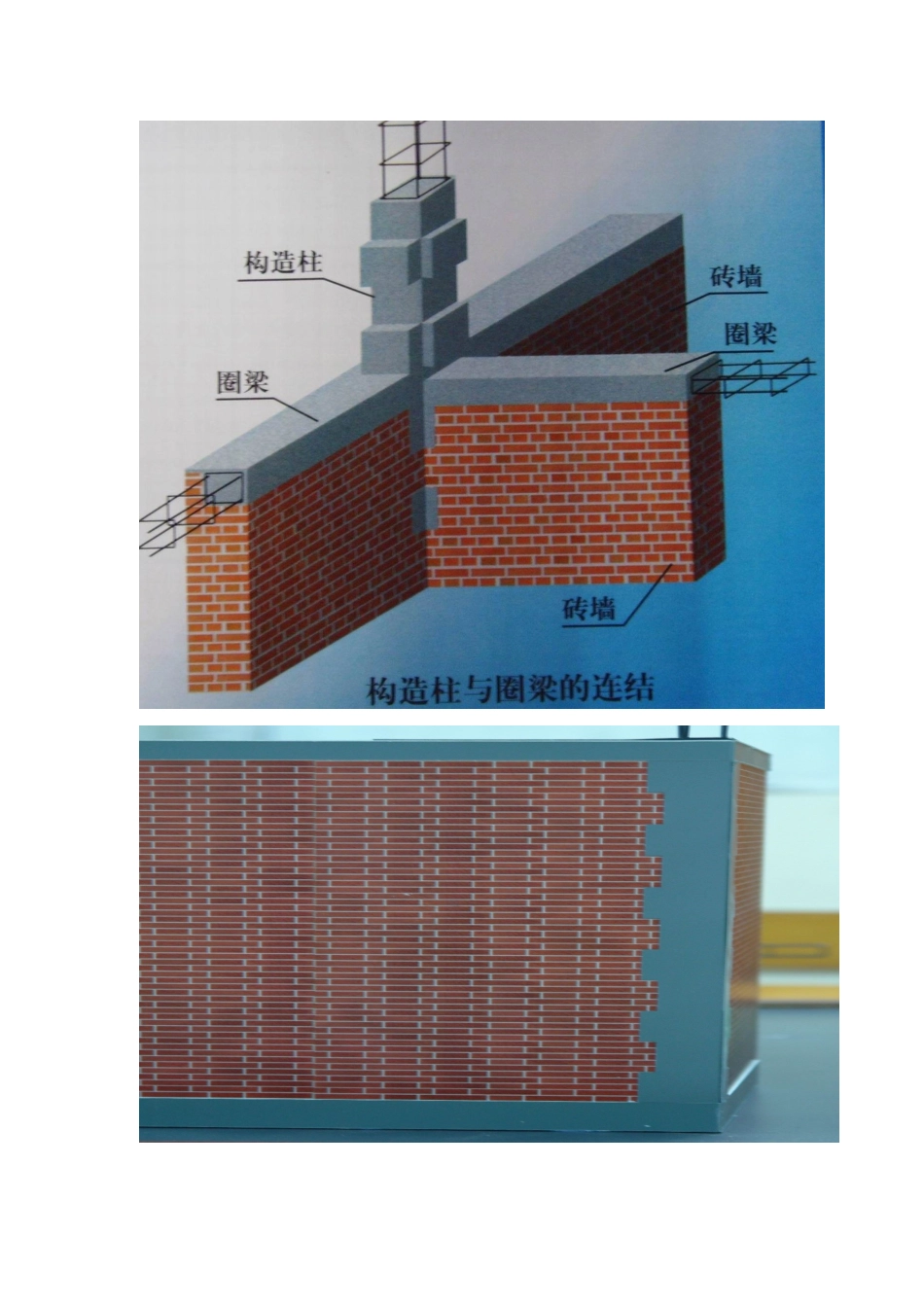

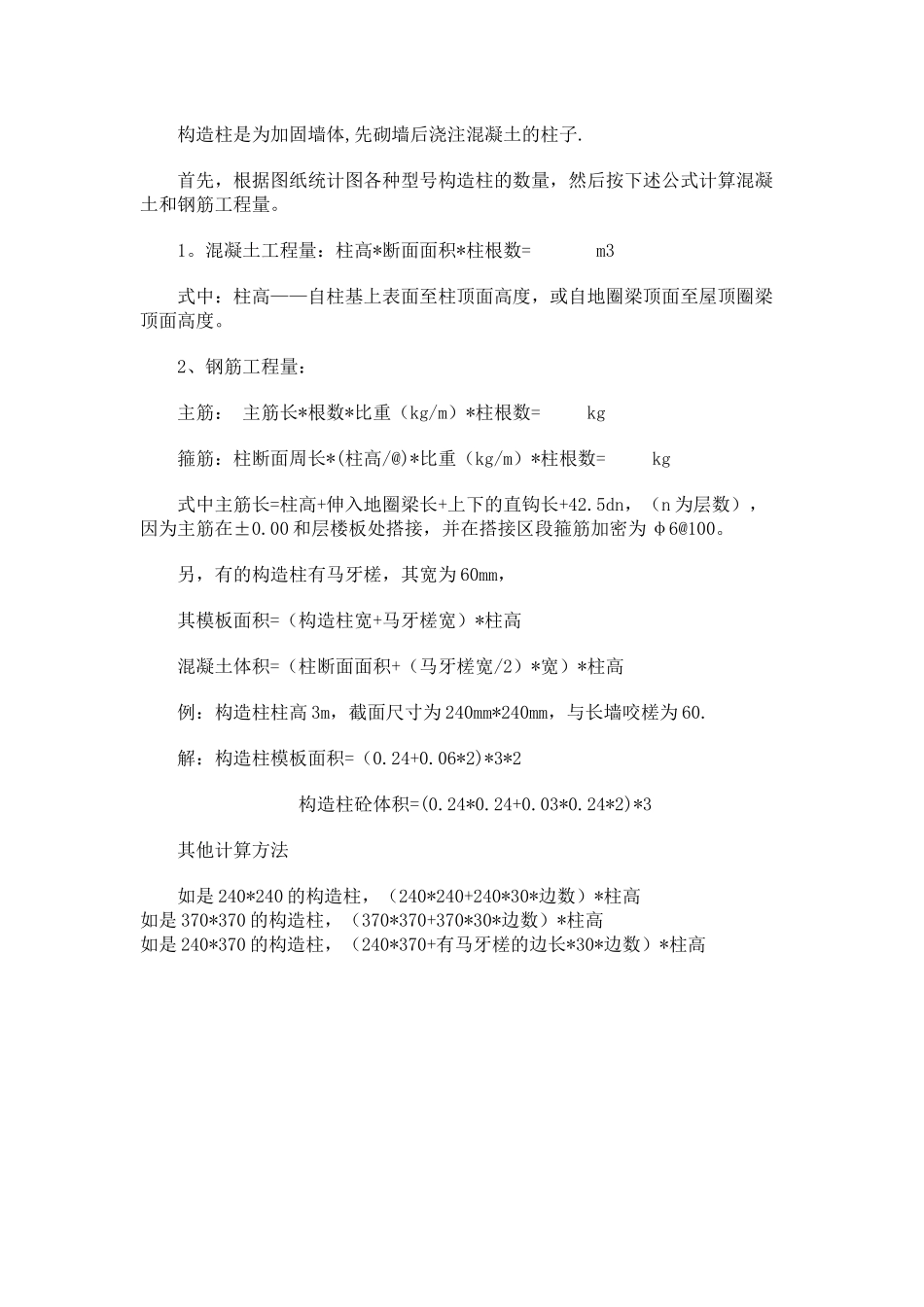

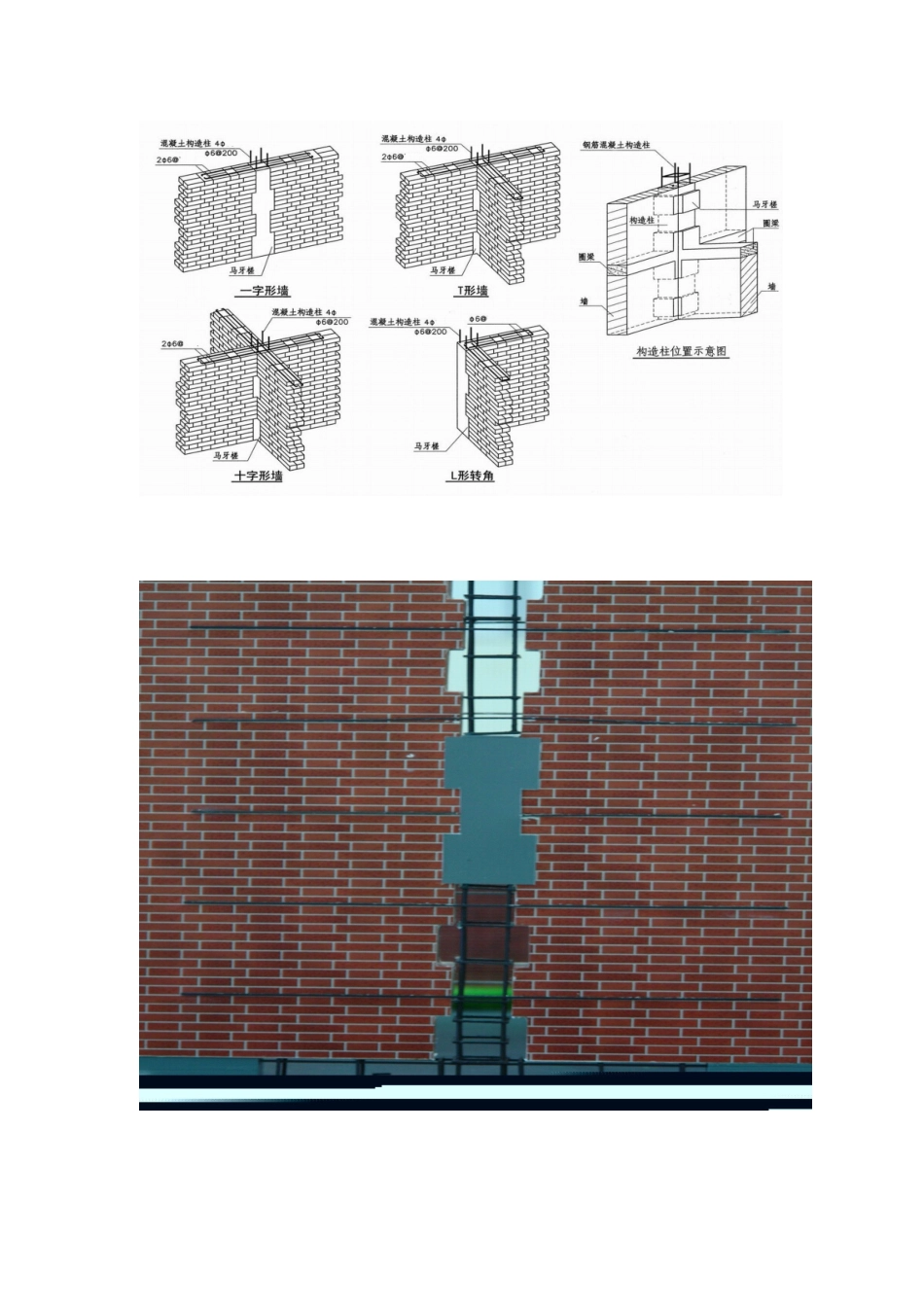

构造柱是为加固墙体,先砌墙后浇注混凝土的柱子.首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。1。混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。2、钢筋工程量：主筋： 主筋长*根数*比重（kg/m）*柱根数= kg箍筋：柱断面周长*(柱高/@)*比重（kg/m）*柱根数= kg式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n 为层数），因为主筋在±0.00 和层楼板处搭接，并在搭接区段箍筋加密为 φ6@100。另，有的构造柱有马牙槎，其宽为 60mm，其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高例：构造柱柱高 3m，截面尺寸为 240mm*240mm，与长墙咬槎为 60.解：构造柱模板面积=（0.24+0.06*2)*3*2 构造柱砼体积=(0.24*0.24+0.03*0.24*2)*3其他计算方法如是 240*240 的构造柱，（240*240+240*30*边数）*柱高如是 370*370 的构造柱，（370*370+370*30*边数）*柱高如是 240*370 的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高1、空心砌块应该是每侧宽出 100mm，高为一皮砖（200mm）。其拉结筋每 400mm一设。2、普通烧结红砖，宽出 6cm 是对的，但是高应该是 300mm 即 5 皮砖。一 面 或 T 型 接 头 型 ， 只 有 一 面 外 露 ， 还 是 比 如 柱 子 是 360 的 ， 那 模 板 面 积 是（0.36+0.06*2）+0.06*2+[（0.36-0.24）/2+0.06]*2 得出结果*高度。见图 02构造柱按图示外露部分的最大宽度乘以柱高计算模板面积。砖墙那种十字交叉型有两面是外露，两面与砖墙接触，所以模板面积只计算外露部分，外露面积就是柱的边长+出槎的宽度（0.06m）+转角处出槎的宽度（0.06*2），比如是360 的柱子，那模板的面积是（0.42*2+0.060*2）*H，见图 01构造柱的模板面积计算公式（D 指马牙槎的外伸长度；K 指墙体宽度；H 为柱高度为）： 当构造柱位于单片墙最前端时， S=(K×3+D×2)×H 当构造柱位于 L 或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于 T 形墙体相交处时，S=(K×1+D×6)×H 当构造柱位于十形墙体相交处时,S=D×8×H。问题 1、构造柱中马牙槎一边咬口两边咬口什么意思？ 答：当构造柱位于单片墙最前端时，就是马牙槎一边咬口； 当构造柱位于 L 或一形墙体相交处时，就是马牙槎两边咬口； 当构造柱位于 T 形墙体相交...
