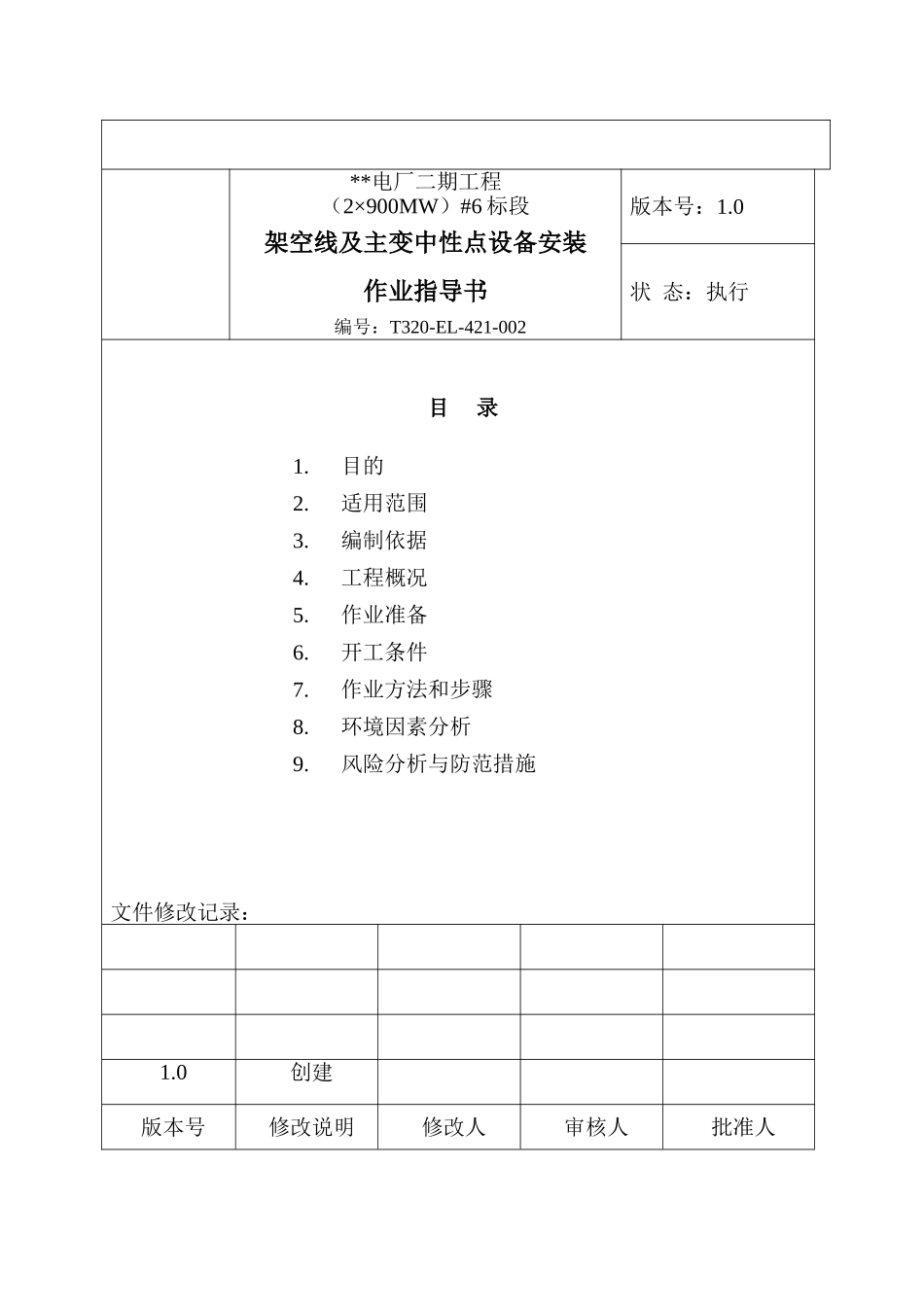

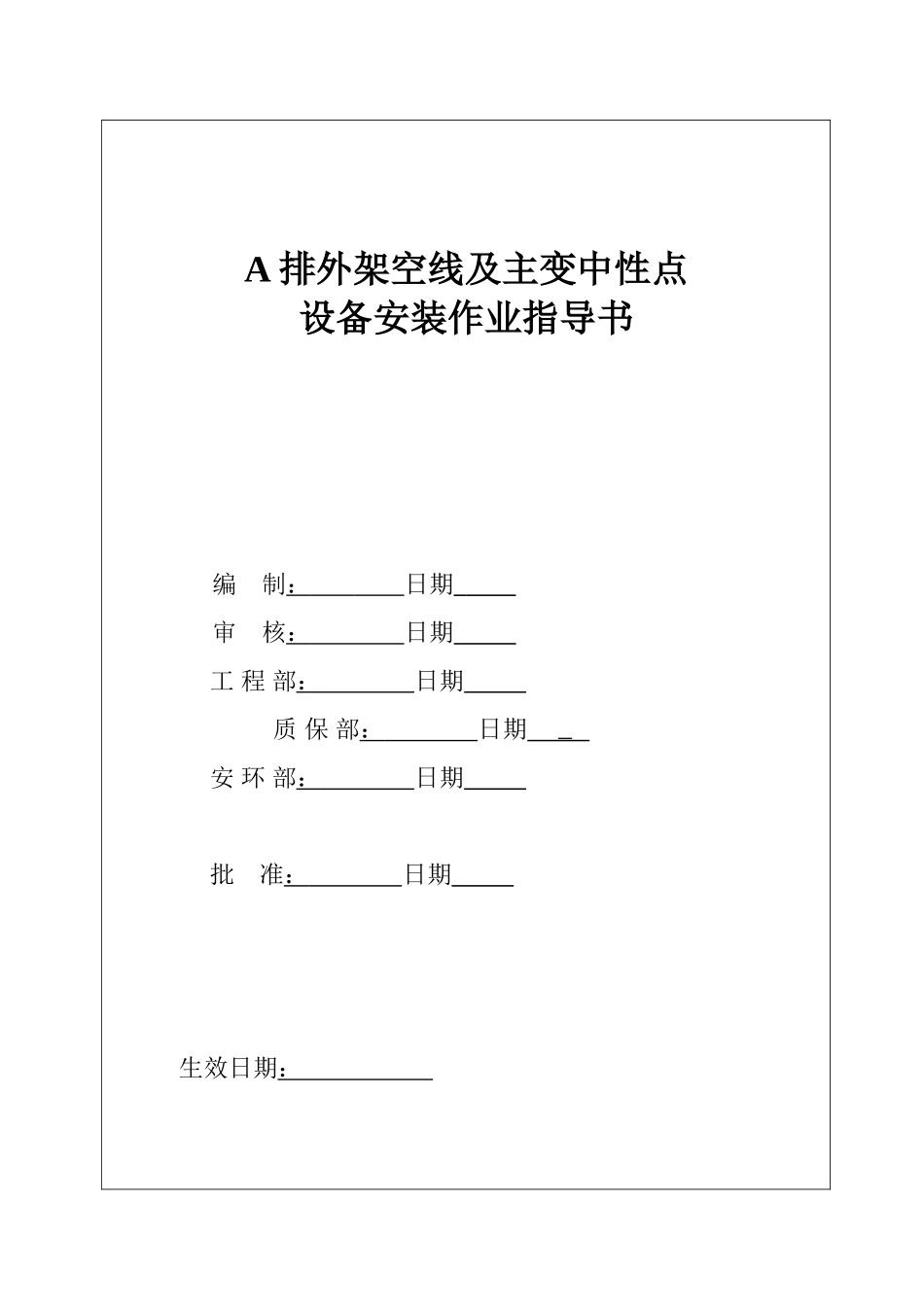

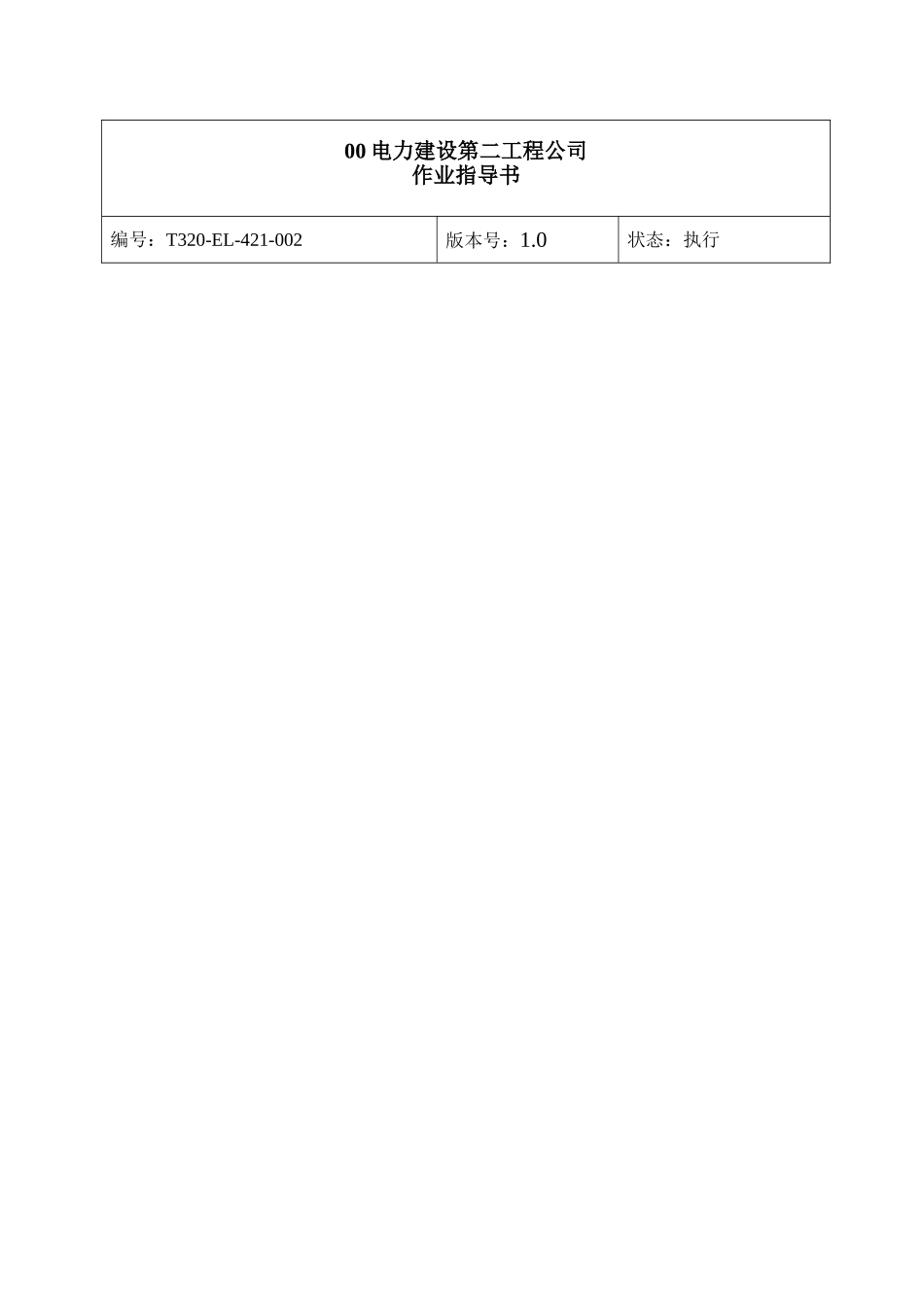

00 电力建设第二工程公司作业指导书编号：T320-EL-421-002版本号：1.0状态：执行A 排外架空线及主变中性点设备安装作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： **电厂二期工程（2×900MW）#6 标段架空线及主变中性点设备安装作业指导书编号：T320-EL-421-002版本号：1.0状 态：执行目 录1.目的2.适用范围3.编制依据4.工程概况5.作业准备6.开工条件7.作业方法和步骤8.环境因素分析9.风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人1目的：为了保证***电厂二期工程（2×900MW）#6 标段架空线及主变中性点设备安装工程的施工质量，促进工程施工技术水平的提高，确保施工时的安全。2适用范围：适用于**电厂二期工程（2×900MW）#6 标段 A 排外架空线及主变中性点设备的安装工程。3编制依据：3.1 SIEMENS 施工图纸及安装手册3.2 华东电力设计院施工图纸3.3 《电力建设安全工作规程》（火力发电厂部分）（DL5009.1-2025） 3.4 《电气装置安装工程高压电器施工质量检验》（DL/T5161.2-2025）3.5 《电气装置安装工程母线装置施工质量检验》（DL/T5161.4-2025）3.6 《电气装置安装工程施工及验收法律规范》3.7 《施工机械性能手册》4工程概况：本工程架空线包括连接主变与 500kV GIS 开关站的主母线及引下线、跳线。主母线、跳线、采纳 2×LGJQT-1400 双导线，共两跨，主厂房 A 排至 500kV 进线构架（一）为第一跨，跨距 64 米，500kV 进线构架（一）至 500kV 进线构架（二）为第二跨，跨距 51.3 米。主变及主变侧避雷器引下线采纳 2×NRLGJQ-1400 双导线，架空避雷线采纳双根 LGJ-120/70 型钢芯铝绞线。主变侧避雷器 3 只（3EQ3），主变中性点避雷器 1 只（3EP2），主变中性点隔离开关 1 只（ASB-145），主变 A、B、C 相中性点用 Φ100×6mm 铝管连接，铝管引下线采纳单根 NRLGJQ-1400 导线，铝管由纯瓷支柱绝缘子 SF145/650-8支撑。5作业准备：5.1图纸、装箱单、出厂试验报告、安装手册准备齐全，所有施工人员必须熟悉施工图纸、安装工艺及标准。5.2机械、工具、材料准备。汽车吊 1 部10t 卷扬机 2 台200t 电动液压钳 1 套纤维吊装带（1t,2 米） 2 根纤维吊装带（3t,4 米） 2 根尼龙绳套（5t,3 米） 2 根纤维吊装带（4t,10 米） 2 根台钻 1 台磨光机 1 ...
