架空输电线路课程设计

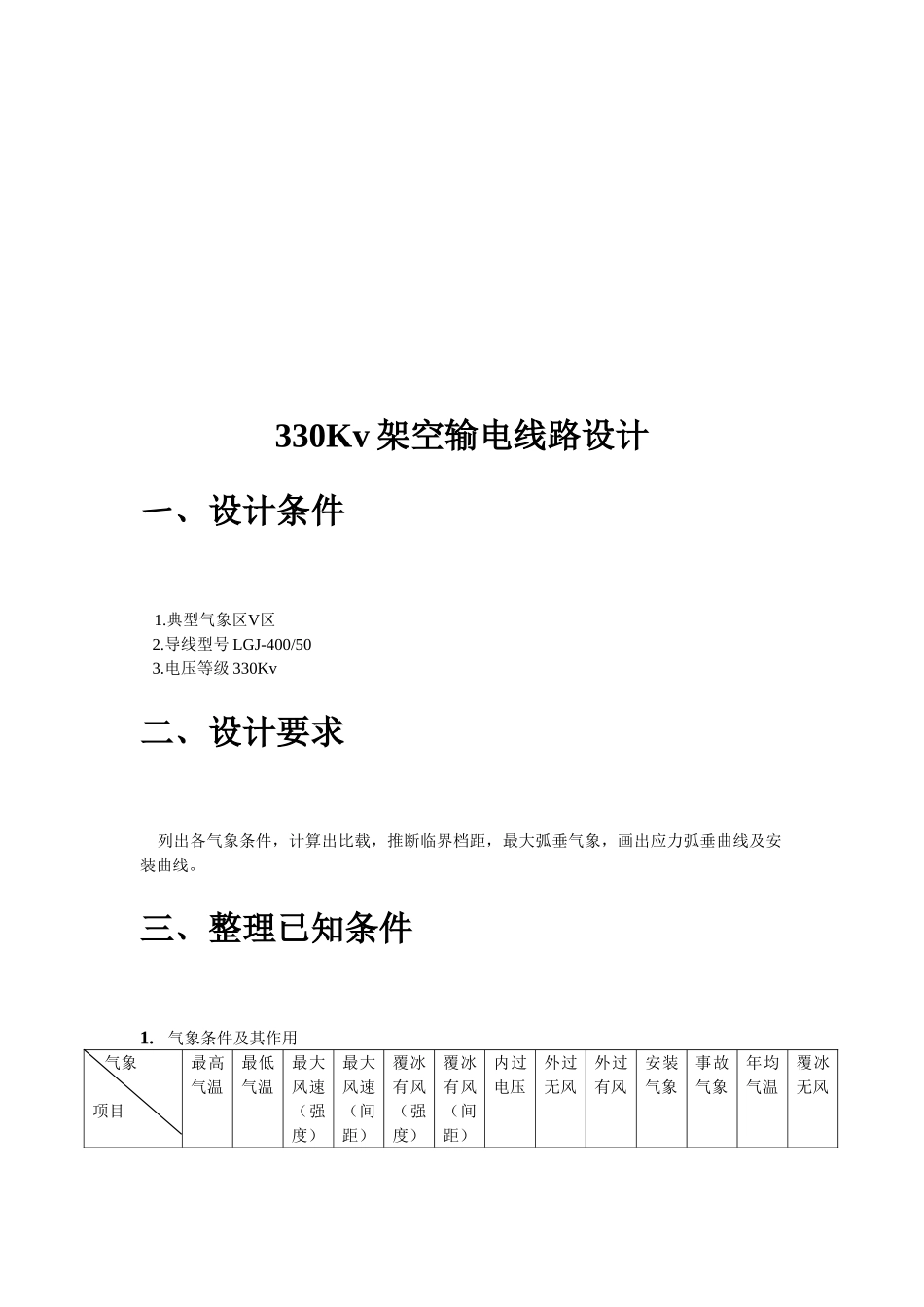

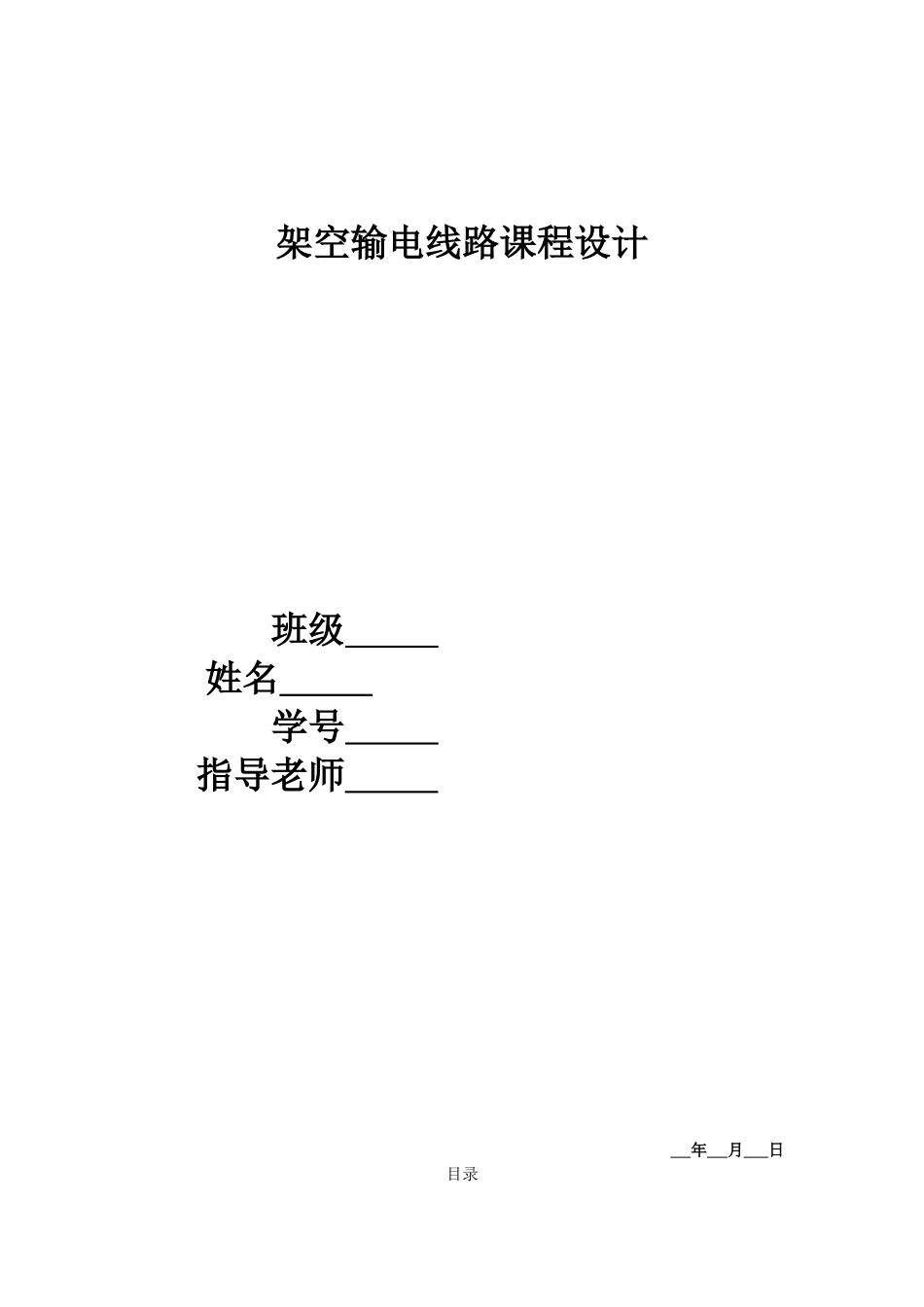

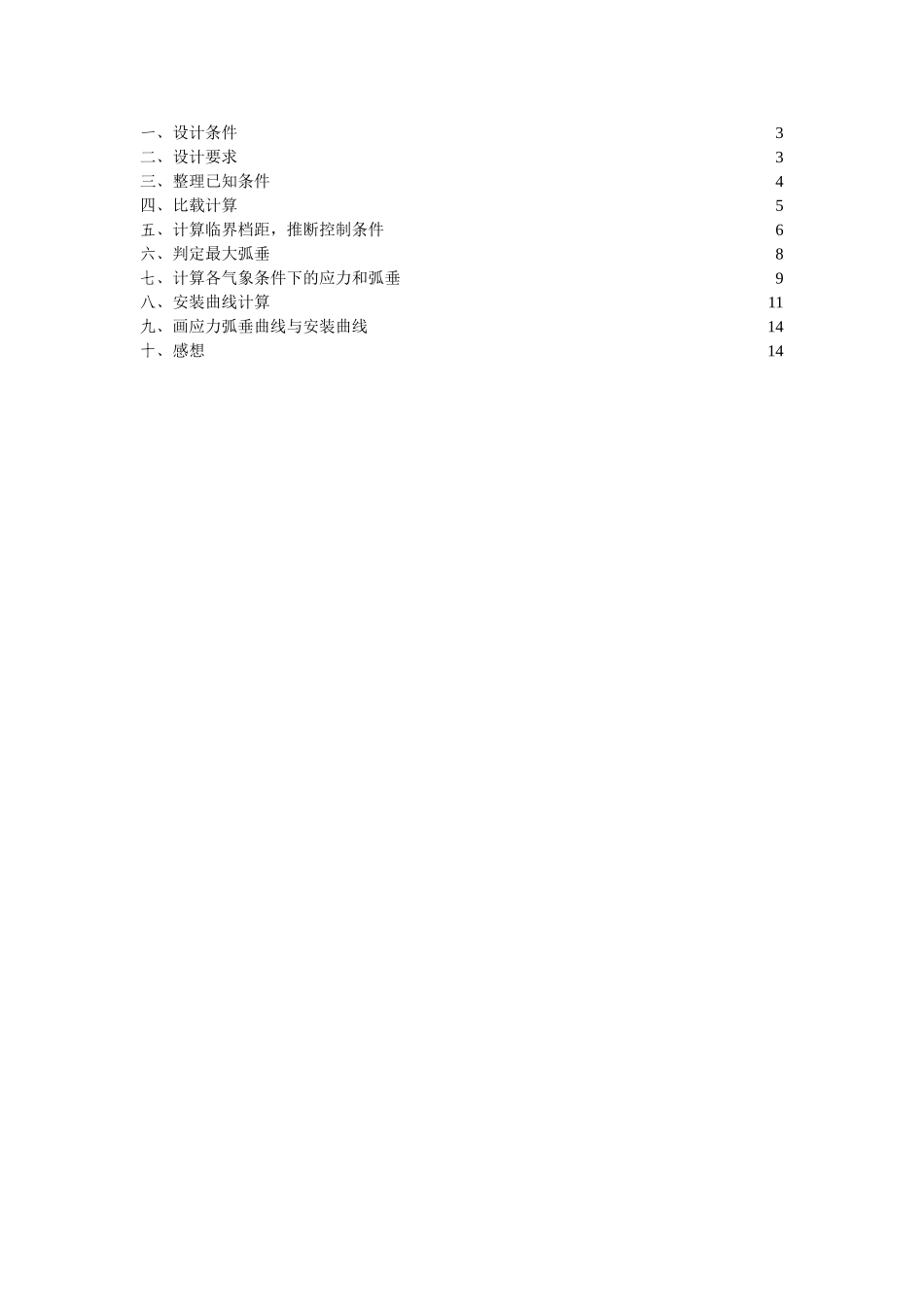

架空输电线路课程设计 班级 姓名 学号 指导老师 年 月 日目录一、设计条件3二、设计要求3三、整理已知条件4四、比载计算5五、计算临界档距，推断控制条件6六、判定最大弧垂8七、计算各气象条件下的应力和弧垂9八、安装曲线计算11九、画应力弧垂曲线与安装曲线14十、感想14330Kv 架空输电线路设计一、设计条件 1.典型气象区V区 2.导线型号 LGJ-400/50 3.电压等级 330Kv二、设计要求 列出各气象条件，计算出比载，推断临界档距，最大弧垂气象，画出应力弧垂曲线及安装曲线。三、整理已知条件1.气象条件及其作用 气象 项目 最高气温最低气温最大风速（强度）最大风速（间距）覆冰有风（强度）覆冰有风（间距）内过电压外过无风外过有风安装气象事故气象年均气温覆冰无风气温40-101010-5-5151515-5-1015-5风速换算前00303010101501010000换算后0032.0132.0110.6710.6716.01010.6710.67000冰厚0000101000000010作用校验电气间距计算导线强度计算强度校验电气间距校验杆塔强度校验电气间距校验绝缘子风偏后的间距校验地线对档距中央导线的保护校验绝缘子风偏后的间距检验安装时条件检验杆塔强度防微风震动校验电气间距表一2.风速换算由于此处的风速是高度为 10 米处的基准风速，而 110~330Kv 输电线路应取离地面 15 米处的风速，所以应当进行风速高度换算。采纳公式 式中 —线路设计高度 h 处的风速，m/s； —标准高度 10m 处的风速，m/s； —风速高度变化系数；z 为粗糙度指数；为修正系数在此设计中采纳《架空输电线路设计》孟遂民版中表 2—6 规定，取粗糙度等级为 B；则相应的 z=0.16；=1.0 则 最大风速时风速换算值为 v=1.067×30=32.01m/s 覆冰有风，外过有风，安装气象时风速换算值为 v=1.067×10=10.67m/s内过电压时风速换算值为 v=1.067×15=16.01m/s3.导线参数 此处采纳 LGJ-400/50 导线，其相应参数如下表二所示截 面 积A( )导线直径d(mm)弹 性 系数E(MPa)温 膨系 数计算拉断力（N）计 算 质 量（kg/km）抗 拉 强度（MPa）安全系数k许 用 应力（MPa）年 均 应力上限 （MPa） 451.5527.636900019.3×10^-61234001511259.622.5103.8564.90导线的安全系数取 2.5，控制微风震动的年均气象条件下的年均运行应力设计安全系数取 4则抗拉强度许用应力年均运行应力上限四、比载计算1.自重比载2.冰重比载3.垂直总比载4.无冰风压比载（1）外过电压，安装有风此时风速 v=10.67m/s (2)...
