某别墅小区临时用电施工方案VIP专享

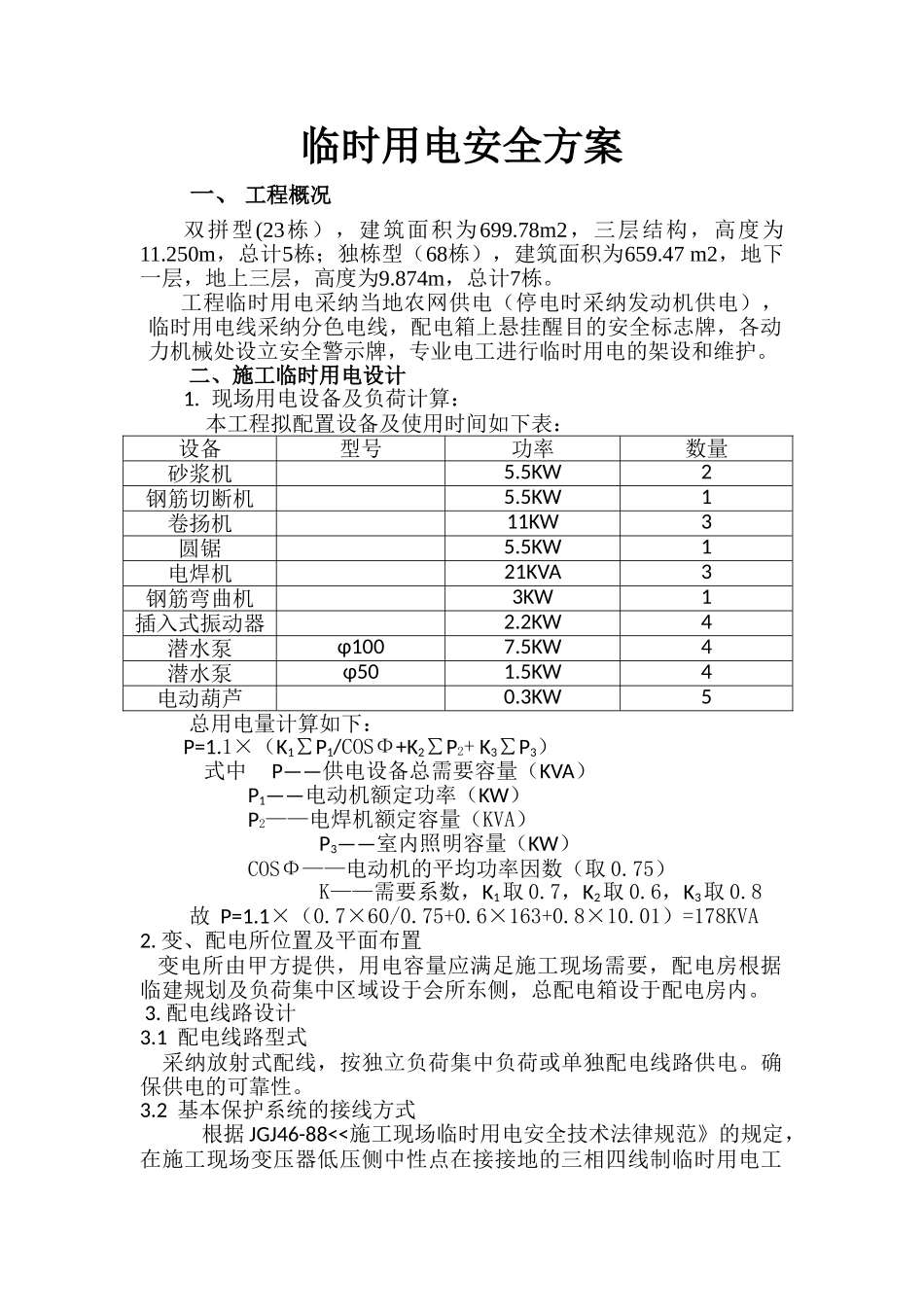

临时用电安全方案一、 工程概况双拼型(23栋），建筑面积为699.78m2，三层结构，高度为11.250m，总计5栋；独栋型（68栋），建筑面积为659.47 m2，地下一层，地上三层，高度为9.874m，总计7栋。工程临时用电采纳当地农网供电（停电时采纳发动机供电），临时用电线采纳分色电线，配电箱上悬挂醒目的安全标志牌，各动力机械处设立安全警示牌，专业电工进行临时用电的架设和维护。二、施工临时用电设计1. 现场用电设备及负荷计算：本工程拟配置设备及使用时间如下表：设备型号功率数量砂浆机5.5KW2钢筋切断机5.5KW1卷扬机11KW3圆锯5.5KW1电焊机21KVA3钢筋弯曲机3KW1插入式振动器2.2KW4潜水泵φ1007.5KW4潜水泵φ501.5KW4电动葫芦0.3KW5总用电量计算如下：P=1.1×（K1∑P1/COSΦ+K2∑P2+ K3∑P3） 式中 P——供电设备总需要容量（KVA） P1——电动机额定功率（KW） P2——电焊机额定容量（KVA） P3——室内照明容量（KW） COSΦ——电动机的平均功率因数（取 0.75） K——需要系数，K1取 0.7，K2取 0.6，K3取 0.8故 P=1.1×（0.7×60/0.75+0.6×163+0.8×10.01）=178KVA2. 变、配电所位置及平面布置 变电所由甲方提供，用电容量应满足施工现场需要，配电房根据临建规划及负荷集中区域设于会所东侧，总配电箱设于配电房内。 3. 配电线路设计3.1 配电线路型式 采纳放射式配线，按独立负荷集中负荷或单独配电线路供电。确保供电的可靠性。3.2 基本保护系统的接线方式根据 JGJ46-88<<施工现场临时用电安全技术法律规范》的规定，在施工现场变压器低压侧中性点在接接地的三相四线制临时用电工程中必须采纳具有保护零线的 TN-S 接零保护系统，并且在专用保护零线上应做不少于三处的重复接地。3.3 配电原则 临时配电采纳三相五线制系统，并按总配电箱 分配电箱 开关箱的三级配电二级保护总原则进行。3.4 现场用电导线选择 BX 型铜芯橡皮线穿铁管敷设。3.5 配电线路布设及走向总配电箱内分 6 个回路分配到分配电箱，再由分配电箱分配至各负荷用电器的开关箱，线路走向按设备负荷所在位置沿电杆以线路最短且不阻碍游泳池施工的原则进行布线。3.6. 配电线路导线截面选择 根据 I 线=KP/U 线COSΦ，主线路采纳 90mm 铜线。4 配电箱与开关箱设计 采纳金属配电箱，箱体尺寸及形状按公司统一规定制作，分配电箱安置高度应在 1.4~1.5M 范围，开关箱应控制在 60CM 为宜，配电箱应固定在通风，无杂物的地方。5 接地及防...
