某发动机制造研发中心试验室10kv变电所送受电方案VIP专享

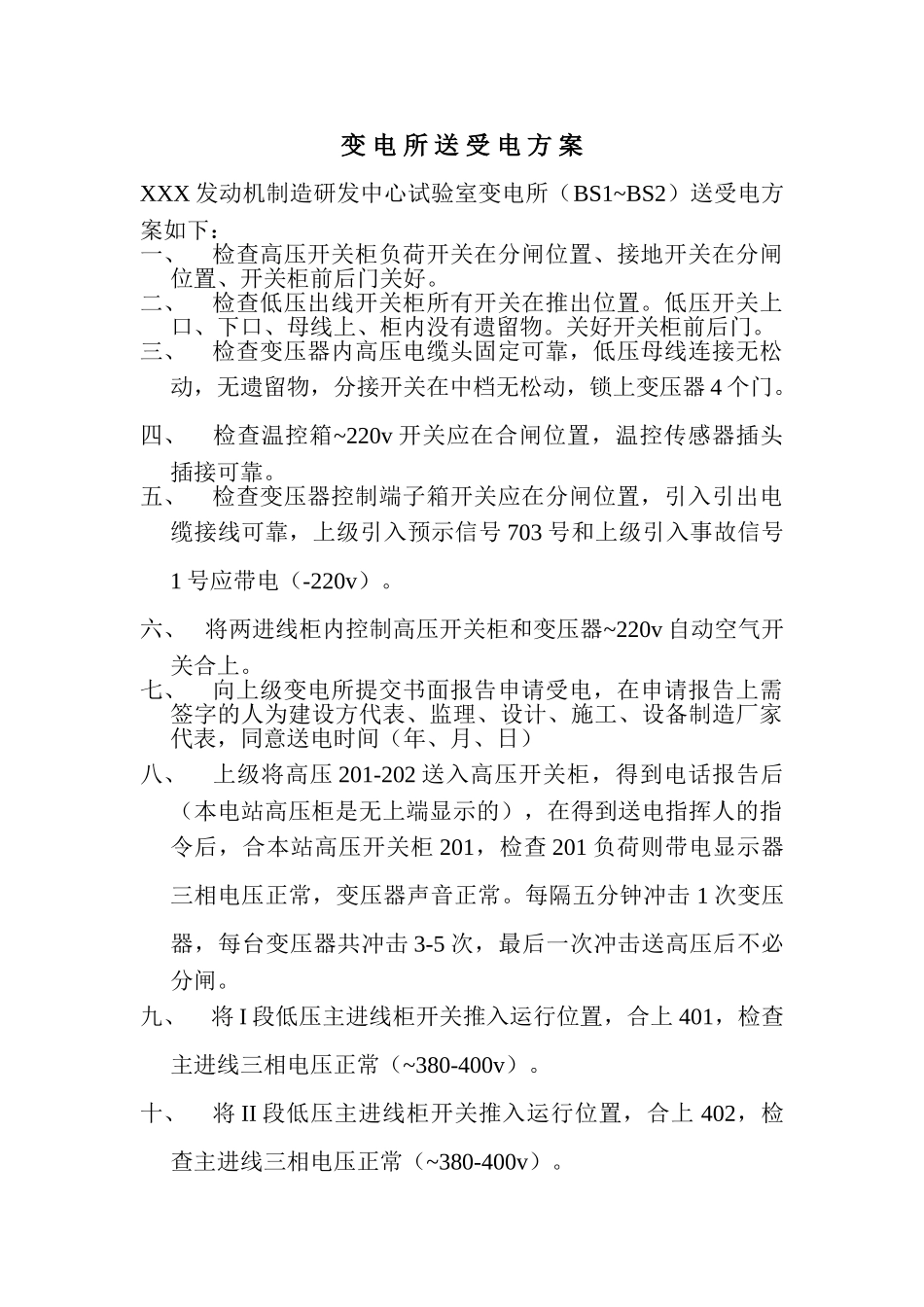

变 电 所 送 受 电 方 案XXX 发动机制造研发中心试验室变电所（BS1~BS2）送受电方案如下：一、 检查高压开关柜负荷开关在分闸位置、接地开关在分闸位置、开关柜前后门关好。二、 检查低压出线开关柜所有开关在推出位置。低压开关上口、下口、母线上、柜内没有遗留物。关好开关柜前后门。三、 检查变压器内高压电缆头固定可靠，低压母线连接无松动，无遗留物，分接开关在中档无松动，锁上变压器 4 个门。四、 检查温控箱~220v 开关应在合闸位置，温控传感器插头插接可靠。五、 检查变压器控制端子箱开关应在分闸位置，引入引出电缆接线可靠，上级引入预示信号 703 号和上级引入事故信号1 号应带电（-220v）。六、将两进线柜内控制高压开关柜和变压器~220v 自动空气开关合上。七、 向上级变电所提交书面报告申请受电，在申请报告上需签字的人为建设方代表、监理、设计、施工、设备制造厂家代表，同意送电时间（年、月、日）八、 上级将高压 201-202 送入高压开关柜，得到电话报告后（本电站高压柜是无上端显示的），在得到送电指挥人的指令后，合本站高压开关柜 201，检查 201 负荷则带电显示器三相电压正常，变压器声音正常。每隔五分钟冲击 1 次变压器，每台变压器共冲击 3-5 次，最后一次冲击送高压后不必分闸。九、 将 I 段低压主进线柜开关推入运行位置，合上 401，检查主进线三相电压正常（~380-400v）。十、 将 II 段低压主进线柜开关推入运行位置，合上 402，检查主进线三相电压正常（~380-400v）。十一、将 I 段母线一侧母联开关推入运行位置，合上 405，检 查三相电压正常（II 段母线开关不要推入运行位置）。十二、核相打开 II 段母线开关柜后门，两人操作（测试表档位在~500v），Aa Ab Ac、Ba Bb Bc 、Ca Cb Cc。核相正确。十三、分 405，将 I 段母联开关拉出至推出位置。十四、填写值班人员表，填写上级值班电话，施工负责人电话表，贴于变电室值班明显位置上，送电时间、考核结束时间标清。十五、值班人员进入值班岗位，宣布送受电进入考核阶段。挂：已送电、高压危险，不准合闸。十六、72 小时满请甲方、监理负责人现场验收一切正常，可签中间交接或同意临时用电使用书。十七、没有接受单位就分 401-分 402-分 201-分 202。在高压开关柜挂：已送电，高压危险。
