某广告牌计算书

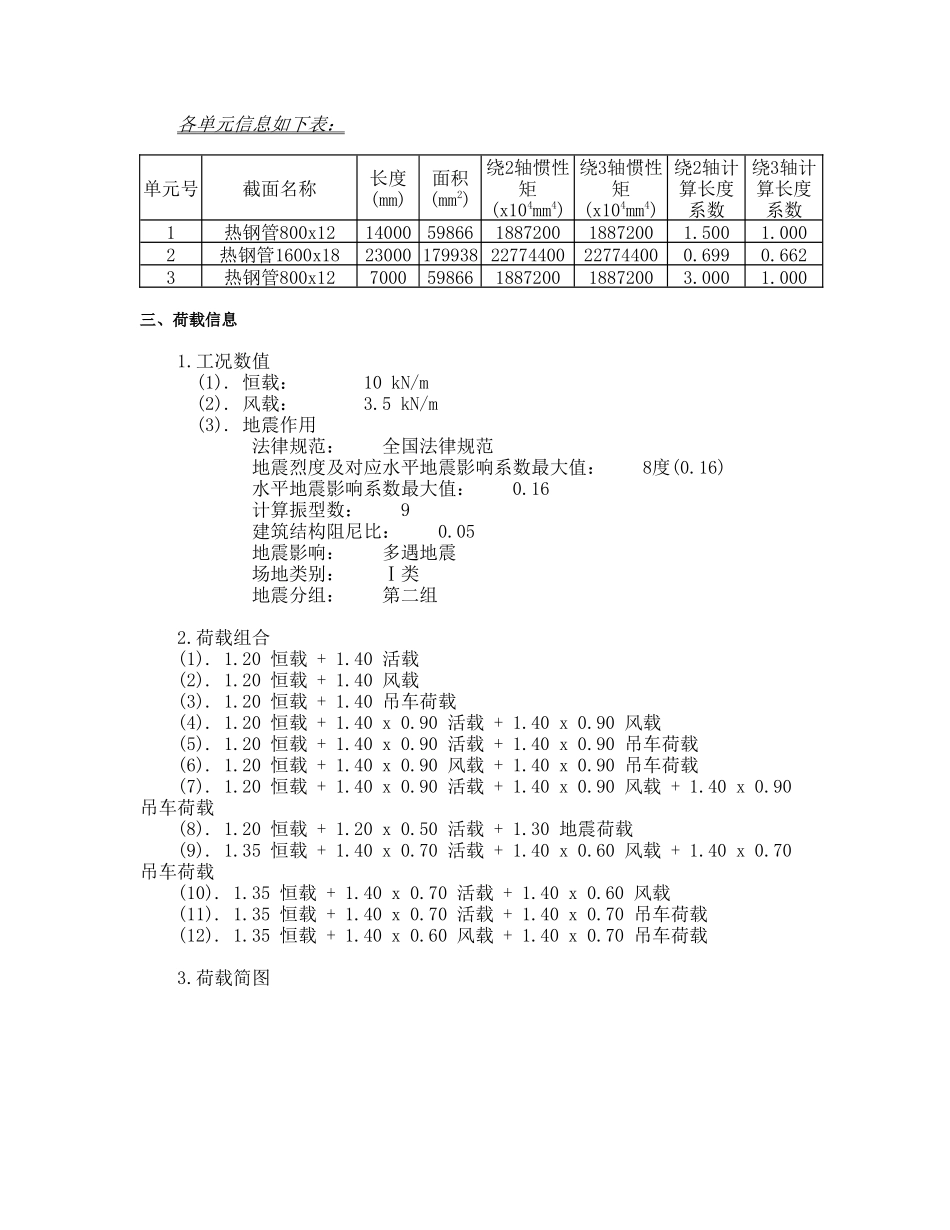

*****计算书*****工 程 名：广告牌工程一、计算简图图一、计算简图图二、截面名称图二、几何信息 各节点信息如下表：节点号x坐标(mm)z坐标(mm)x向约束y约束z向约束 绕x轴约束绕y约束11901370√√√√√219013723000000 3-680986223000000 41419013723000000 各单元信息如下表：单元号截面名称长度(mm)面积(mm2)绕2轴惯性矩(x104mm4)绕3轴惯性矩(x104mm4)绕2轴计算长度系数绕3轴计算长度系数1热钢管800x121400059866188720018872001.5001.0002热钢管1600x1823000 179938 22774400227744000.6990.6623热钢管800x12700059866188720018872003.0001.000三、荷载信息 1.工况数值 (1). 恒载： 10 kN/m (2). 风载： 3.5 kN/m (3). 地震作用 法律规范： 全国法律规范 地震烈度及对应水平地震影响系数最大值： 8度(0.16) 水平地震影响系数最大值： 0.16 计算振型数： 9 建筑结构阻尼比： 0.05 地震影响： 多遇地震 场地类别： Ⅰ类 地震分组： 第二组 2.荷载组合 (1). 1.20 恒载 + 1.40 活载 (2). 1.20 恒载 + 1.40 风载 (3). 1.20 恒载 + 1.40 吊车荷载 (4). 1.20 恒载 + 1.40 x 0.90 活载 + 1.40 x 0.90 风载 (5). 1.20 恒载 + 1.40 x 0.90 活载 + 1.40 x 0.90 吊车荷载 (6). 1.20 恒载 + 1.40 x 0.90 风载 + 1.40 x 0.90 吊车荷载 (7). 1.20 恒载 + 1.40 x 0.90 活载 + 1.40 x 0.90 风载 + 1.40 x 0.90 吊车荷载 (8). 1.20 恒载 + 1.20 x 0.50 活载 + 1.30 地震荷载 (9). 1.35 恒载 + 1.40 x 0.70 活载 + 1.40 x 0.60 风载 + 1.40 x 0.70 吊车荷载 (10). 1.35 恒载 + 1.40 x 0.70 活载 + 1.40 x 0.60 风载 (11). 1.35 恒载 + 1.40 x 0.70 活载 + 1.40 x 0.70 吊车荷载 (12). 1.35 恒载 + 1.40 x 0.60 风载 + 1.40 x 0.70 吊车荷载 3.荷载简图第 0 工况荷载简图第 2 工况荷载简图四、内力计算结果 (一). 内力 1.工况内力 (1). 数值显示工况内力表工况号单元号小节点N(kN)小节点Q2(kN)小节点M3(kN.m)大节点N(kN)大节点Q2(kN)大节点M3(kN.m)10.0204.51431.30.0-0.00.002-625.10.0-1073.5-306.70.0-1073.530.0102.2357.80.00.00.010.00.00.00.00.00.0220.00.00.00.00.00.030.00.00.00.00.00.01-8.37.3102.88.37.3-0.0-32-11.935.3731.911.935.3-107.53-4.1...
