某集团焦化工程煤塔高架支模方案

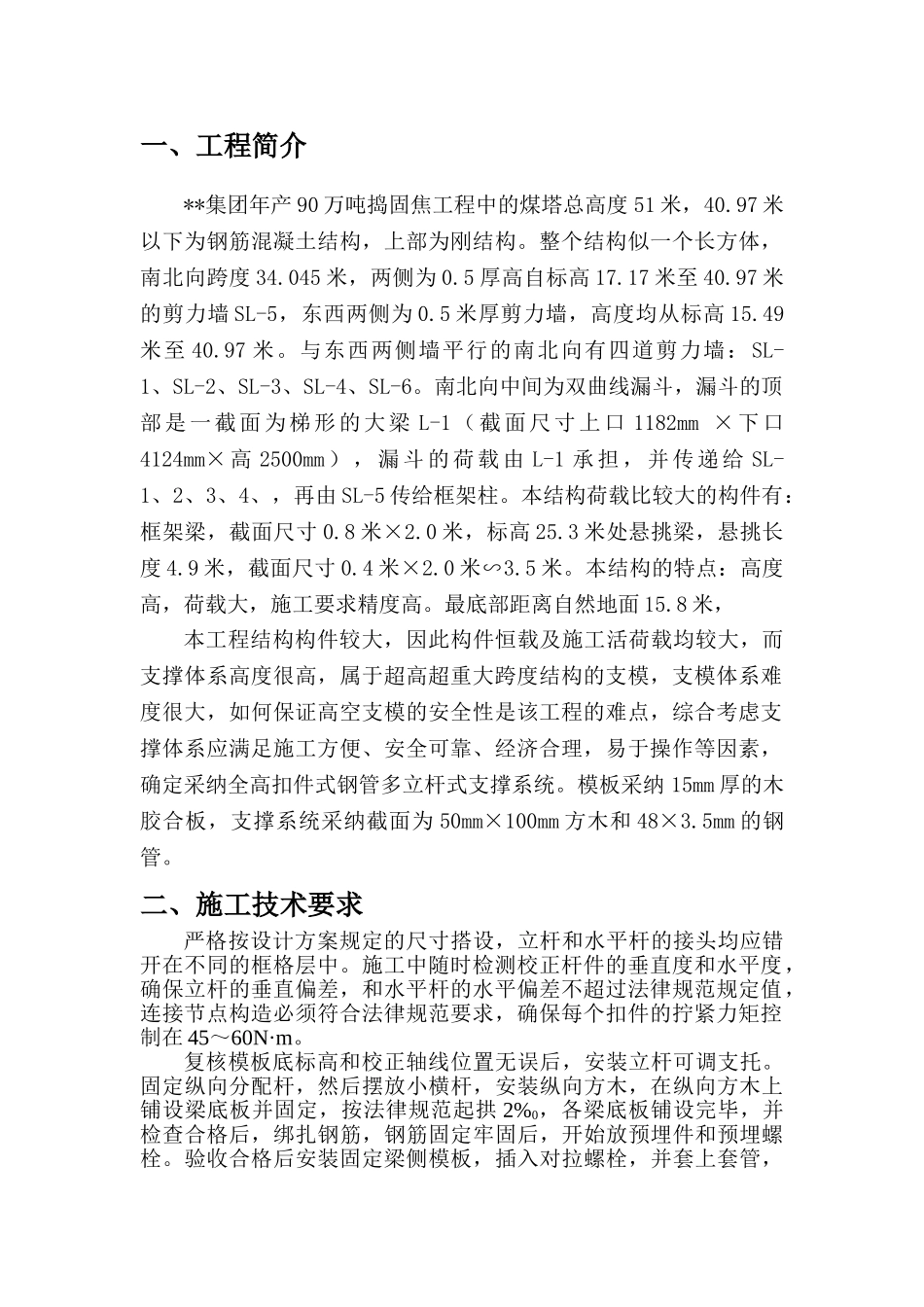

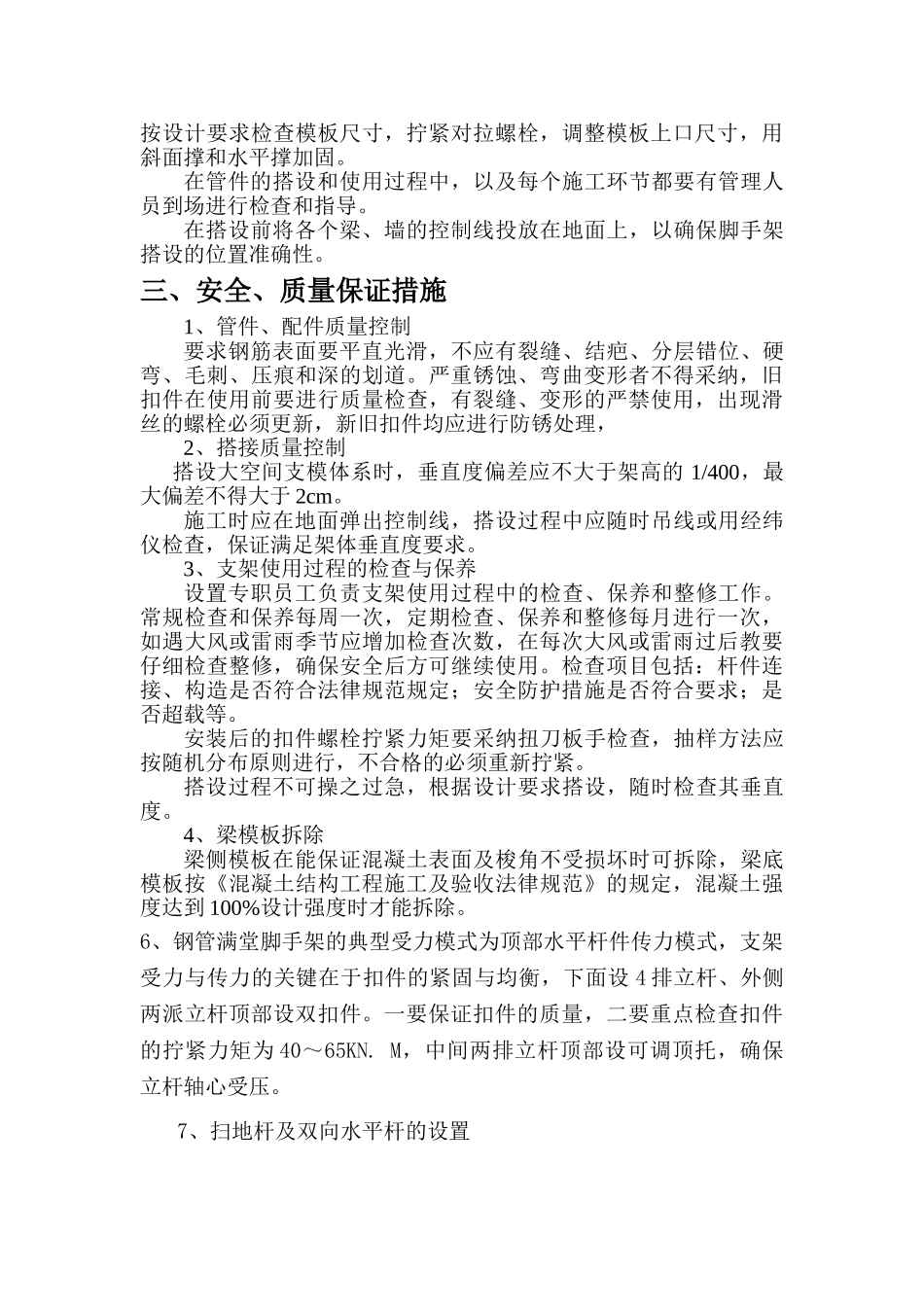

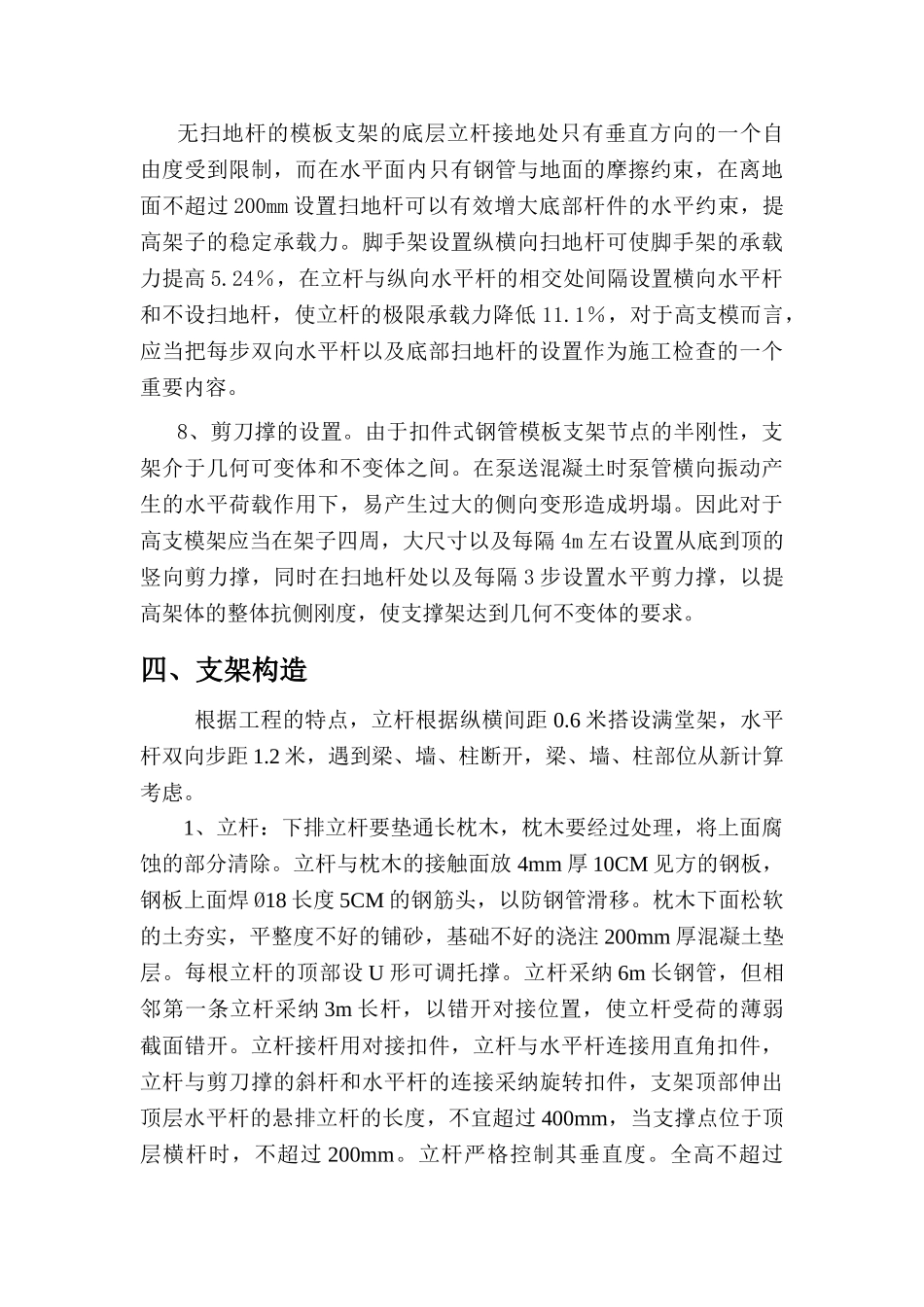

一、工程简介**集团年产 90 万吨捣固焦工程中的煤塔总高度 51 米，40.97 米以下为钢筋混凝土结构，上部为刚结构。整个结构似一个长方体，南北向跨度 34.045 米，两侧为 0.5 厚高自标高 17.17 米至 40.97 米的剪力墙 SL-5，东西两侧为 0.5 米厚剪力墙，高度均从标高 15.49米至 40.97 米。与东西两侧墙平行的南北向有四道剪力墙：SL-1、SL-2、SL-3、SL-4、SL-6。南北向中间为双曲线漏斗，漏斗的顶部是一截面为梯形的大梁 L-1（截面尺寸上口 1182mm × 下口4124mm×高 2500mm），漏斗的荷载由 L-1 承担，并传递给 SL-1、2、3、4、，再由 SL-5 传给框架柱。本结构荷载比较大的构件有：框架梁，截面尺寸 0.8 米×2.0 米，标高 25.3 米处悬挑梁，悬挑长度 4.9 米，截面尺寸 0.4 米×2.0 米∽3.5 米。本结构的特点：高度高，荷载大，施工要求精度高。最底部距离自然地面 15.8 米，本工程结构构件较大，因此构件恒载及施工活荷载均较大，而支撑体系高度很高，属于超高超重大跨度结构的支模，支模体系难度很大，如何保证高空支模的安全性是该工程的难点，综合考虑支撑体系应满足施工方便、安全可靠、经济合理，易于操作等因素，确定采纳全高扣件式钢管多立杆式支撑系统。模板采纳 15mm 厚的木胶合板，支撑系统采纳截面为 50mm×100mm 方木和 48×3.5mm 的钢管。二、施工技术要求严格按设计方案规定的尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中。施工中随时检测校正杆件的垂直度和水平度，确保立杆的垂直偏差，和水平杆的水平偏差不超过法律规范规定值，连接节点构造必须符合法律规范要求，确保每个扣件的拧紧力矩控制在 45～60N·m。复核模板底标高和校正轴线位置无误后，安装立杆可调支托。固定纵向分配杆，然后摆放小横杆，安装纵向方木，在纵向方木上铺设梁底板并固定，按法律规范起拱 2%0，各梁底板铺设完毕，并检查合格后，绑扎钢筋，钢筋固定牢固后，开始放预埋件和预埋螺栓。验收合格后安装固定梁侧模板，插入对拉螺栓，并套上套管，按设计要求检查模板尺寸，拧紧对拉螺栓，调整模板上口尺寸，用斜面撑和水平撑加固。在管件的搭设和使用过程中，以及每个施工环节都要有管理人员到场进行检查和指导。在搭设前将各个梁、墙的控制线投放在地面上，以确保脚手架搭设的位置准确性。三、安全、质量保证措施1、管件、配件质量控制要求钢筋表面要平直光滑，不应有裂缝、结疤、分层错位、硬弯...
