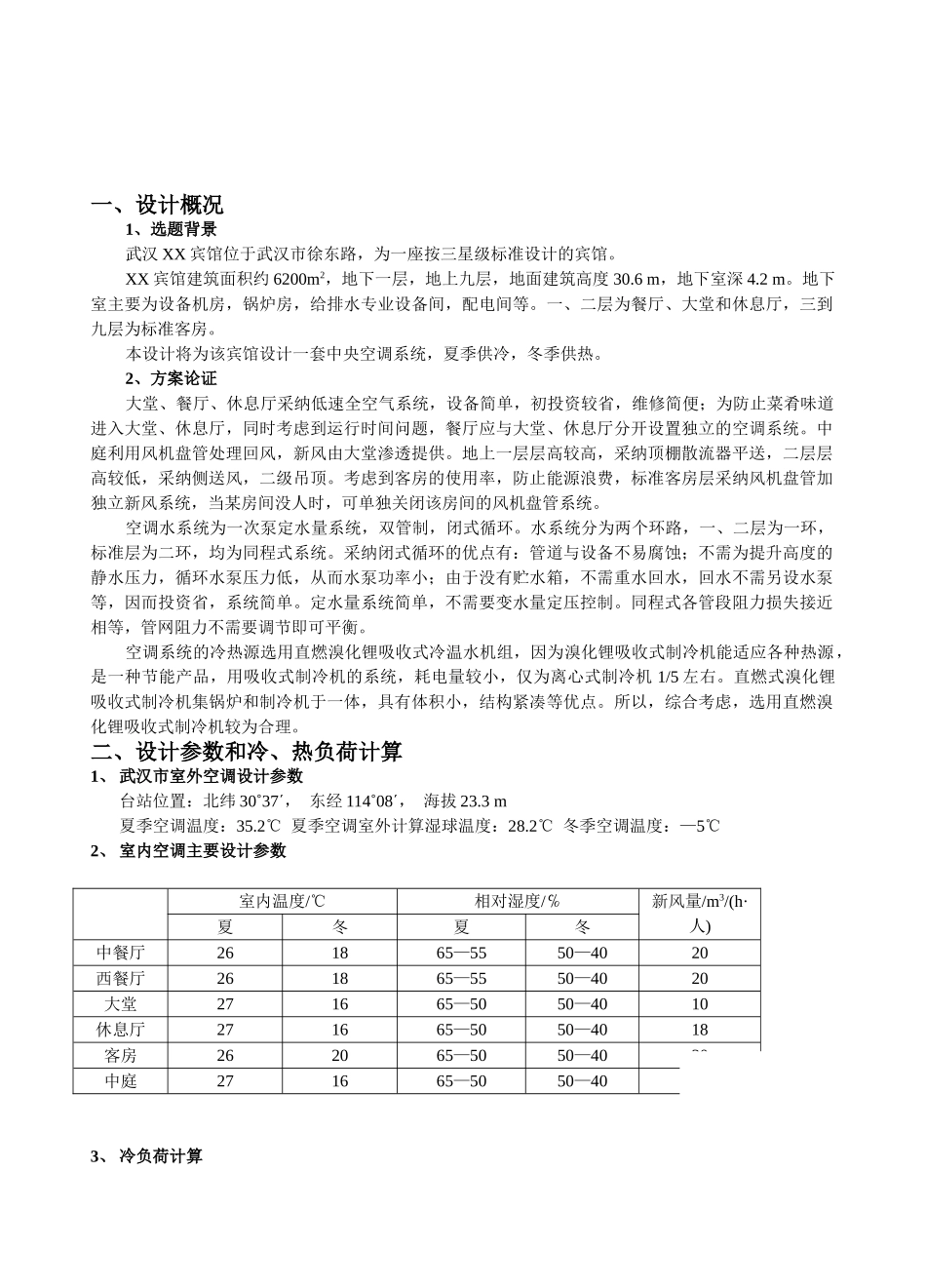

一、设计概况1、选题背景武汉 XX 宾馆位于武汉市徐东路，为一座按三星级标准设计的宾馆。XX 宾馆建筑面积约 6200m2，地下一层，地上九层，地面建筑高度 30.6 m，地下室深 4.2 m。地下室主要为设备机房，锅炉房，给排水专业设备间，配电间等。一、二层为餐厅、大堂和休息厅，三到九层为标准客房。本设计将为该宾馆设计一套中央空调系统，夏季供冷，冬季供热。2、方案论证大堂、餐厅、休息厅采纳低速全空气系统，设备简单，初投资较省，维修简便；为防止菜肴味道进入大堂、休息厅，同时考虑到运行时间问题，餐厅应与大堂、休息厅分开设置独立的空调系统。中庭利用风机盘管处理回风，新风由大堂渗透提供。地上一层层高较高，采纳顶棚散流器平送，二层层高较低，采纳侧送风，二级吊顶。考虑到客房的使用率，防止能源浪费，标准客房层采纳风机盘管加独立新风系统，当某房间没人时，可单独关闭该房间的风机盘管系统。空调水系统为一次泵定水量系统，双管制，闭式循环。水系统分为两个环路，一、二层为一环，标准层为二环，均为同程式系统。采纳闭式循环的优点有：管道与设备不易腐蚀；不需为提升高度的静水压力，循环水泵压力低，从而水泵功率小；由于没有贮水箱，不需重水回水，回水不需另设水泵等，因而投资省，系统简单。定水量系统简单，不需要变水量定压控制。同程式各管段阻力损失接近相等，管网阻力不需要调节即可平衡。空调系统的冷热源选用直燃溴化锂吸收式冷温水机组，因为溴化锂吸收式制冷机能适应各种热源，是一种节能产品，用吸收式制冷机的系统，耗电量较小，仅为离心式制冷机 1/5 左右。直燃式溴化锂吸收式制冷机集锅炉和制冷机于一体，具有体积小，结构紧凑等优点。所以，综合考虑，选用直燃溴化锂吸收式制冷机较为合理。二、设计参数和冷、热负荷计算1、 武汉市室外空调设计参数台站位置：北纬 30˚37΄， 东经 114˚08΄， 海拔 23.3 m夏季空调温度：35.2℃ 夏季空调室外计算湿球温度：28.2℃ 冬季空调温度：—5℃2、 室内空调主要设计参数 室内温度/℃相对湿度/℅新风量/m3/(h·人)夏冬夏冬中餐厅261865—5550—4020西餐厅261865—5550—4020大堂271665—5050—4010休息厅271665—5050—4018客房262065—5050—4030中庭271665—5050—40183、 冷负荷计算3.1、外墙和屋面瞬变传热引起的冷负荷Q c ( τ ) = A K [ ( t c ( τ ) + t d ) k α k ρ - t R] (3-1)式中 Q c ( τ ) ...
