汽机房照明工程指导书p

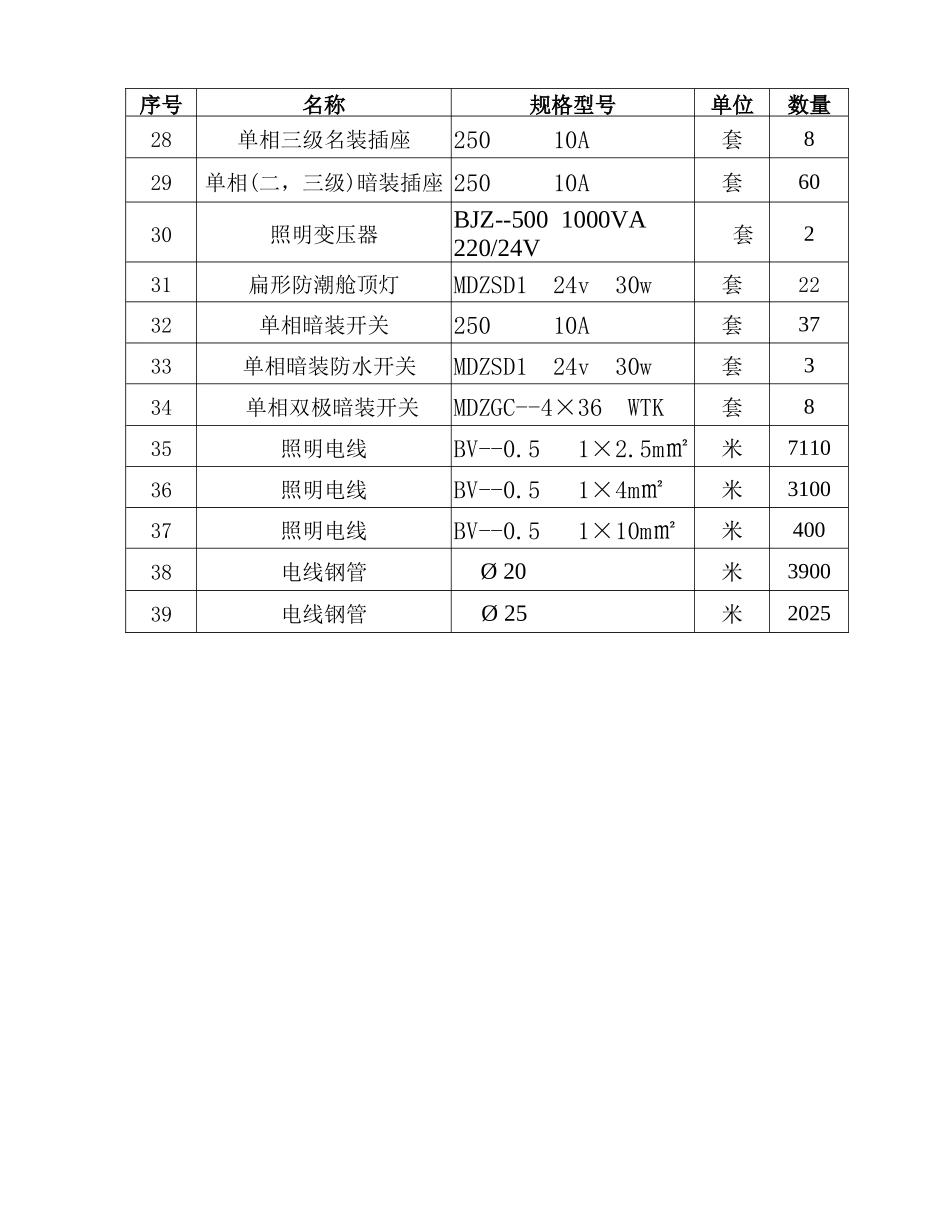

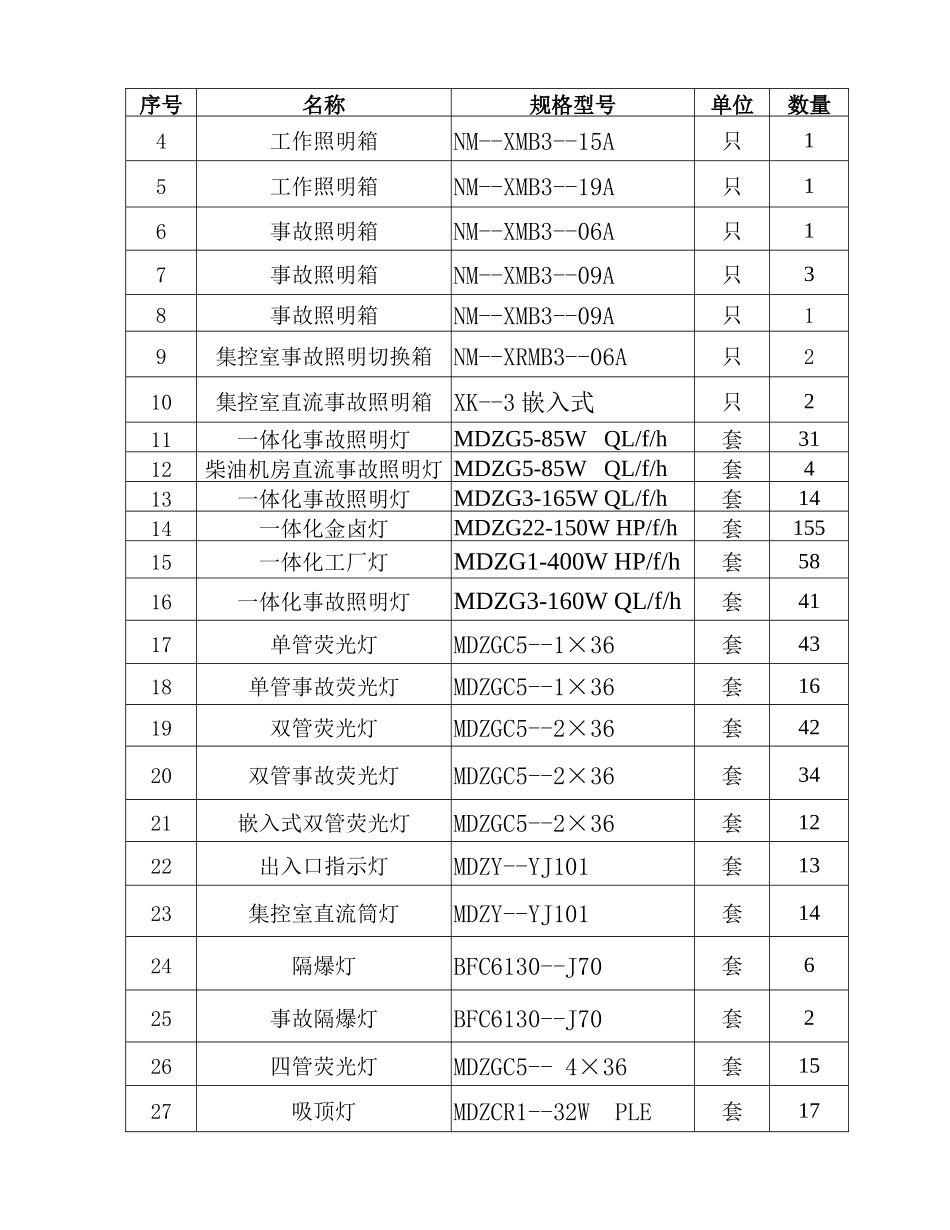

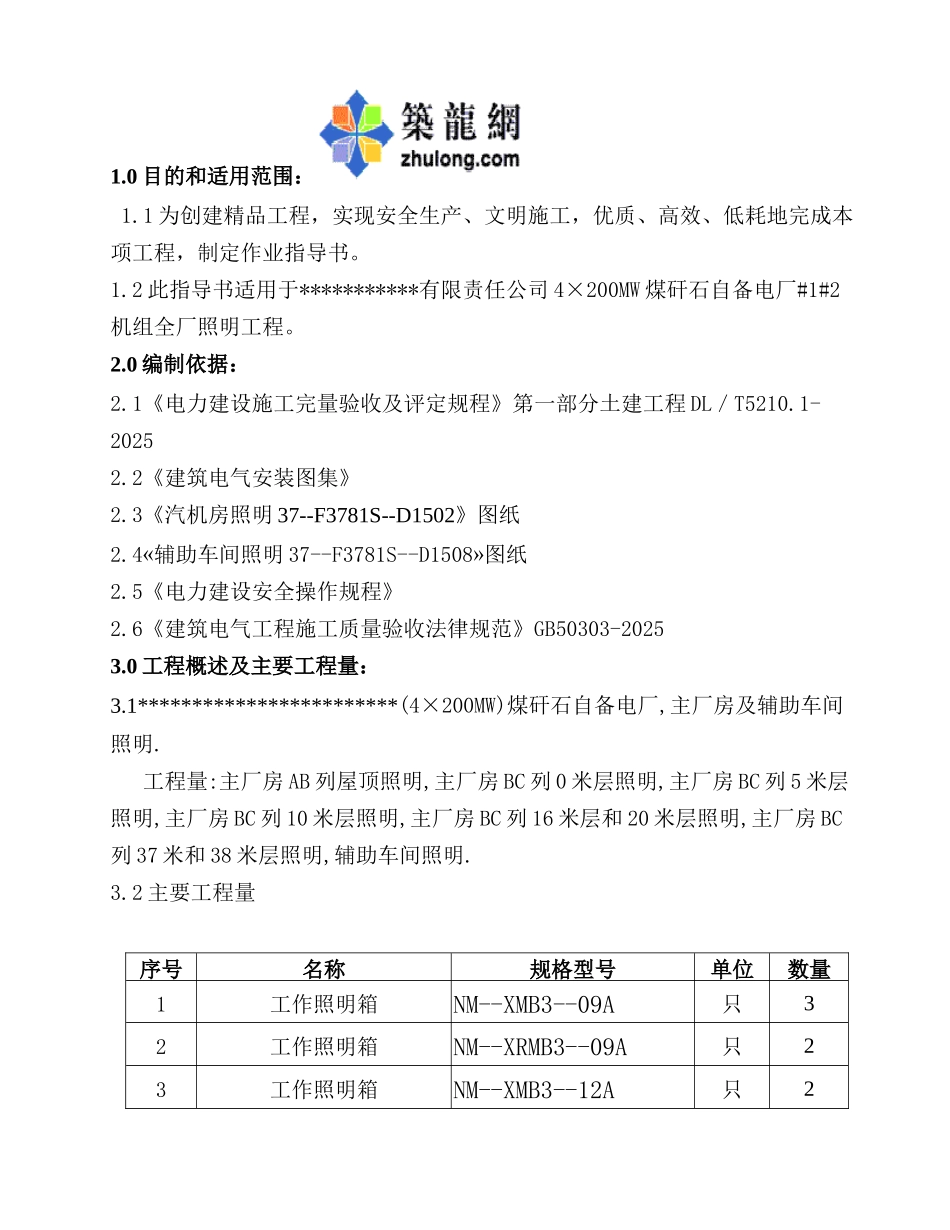

1.0 目的和适用范围： 1.1 为创建精品工程，实现安全生产、文明施工，优质、高效、低耗地完成本项工程，制定作业指导书。1.2 此指导书适用于***********有限责任公司 4×200MW 煤矸石自备电厂#1#2机组全厂照明工程。2.0 编制依据：2.1《电力建设施工完量验收及评定规程》第一部分土建工程 DL／T5210.1-20252.2《建筑电气安装图集》2.3《汽机房照明 37--F3781S--D1502》图纸2.4«辅助车间照明 37--F3781S--D1508»图纸2.5《电力建设安全操作规程》2.6《建筑电气工程施工质量验收法律规范》GB50303-20253.0 工程概述及主要工程量：3.1************************(4×200MW)煤矸石自备电厂,主厂房及辅助车间照明. 工程量:主厂房 AB 列屋顶照明,主厂房 BC 列 0 米层照明,主厂房 BC 列 5 米层照明,主厂房 BC 列 10 米层照明,主厂房 BC 列 16 米层和 20 米层照明,主厂房 BC列 37 米和 38 米层照明,辅助车间照明.3.2 主要工程量序号名称规格型号单位数量1工作照明箱NM--XMB3--09A只32工作照明箱NM--XRMB3--09A只23工作照明箱NM--XMB3--12A只2序号名称规格型号单位数量4工作照明箱NM--XMB3--15A只15工作照明箱NM--XMB3--19A只16事故照明箱NM--XMB3--06A只17事故照明箱NM--XMB3--09A只38事故照明箱NM--XMB3--09A只19集控室事故照明切换箱NM--XRMB3--06A只210集控室直流事故照明箱XK--3 嵌入式只211一体化事故照明灯MDZG5-85W QL/f/h套3112柴油机房直流事故照明灯 MDZG5-85W QL/f/h套413一体化事故照明灯MDZG3-165W QL/f/h套1414一体化金卤灯MDZG22-150W HP/f/h套15515一体化工厂灯MDZG1-400W HP/f/h套5816一体化事故照明灯MDZG3-160W QL/f/h套4117单管荧光灯MDZGC5--1×36套4318单管事故荧光灯MDZGC5--1×36套1619双管荧光灯MDZGC5--2×36套4220双管事故荧光灯MDZGC5--2×36套3421嵌入式双管荧光灯MDZGC5--2×36套1222出入口指示灯MDZY--YJ101套1323集控室直流筒灯MDZY--YJ101套1424隔爆灯BFC6130--J70套625事故隔爆灯BFC6130--J70套226四管荧光灯MDZGC5-- 4×36套1527吸顶灯MDZCR1--32W PLE套17序号名称规格型号单位数量28单相三级名装插座250 10A套829单相(二，三级)暗装插座 250 10A套6030照明变压器BJZ--500 1000VA 220/24V 套231扁形防潮舱顶灯MDZSD1 24v 30w套2232单相暗装开关250 10A套3733 单相暗装防水开关MDZSD1 24v 30w套334 单相双极暗装开关MDZGC--4×36 WTK套835照明电线BV--0.5...
