汽机调试方案之一--辅机循环冷却水系统调试方案

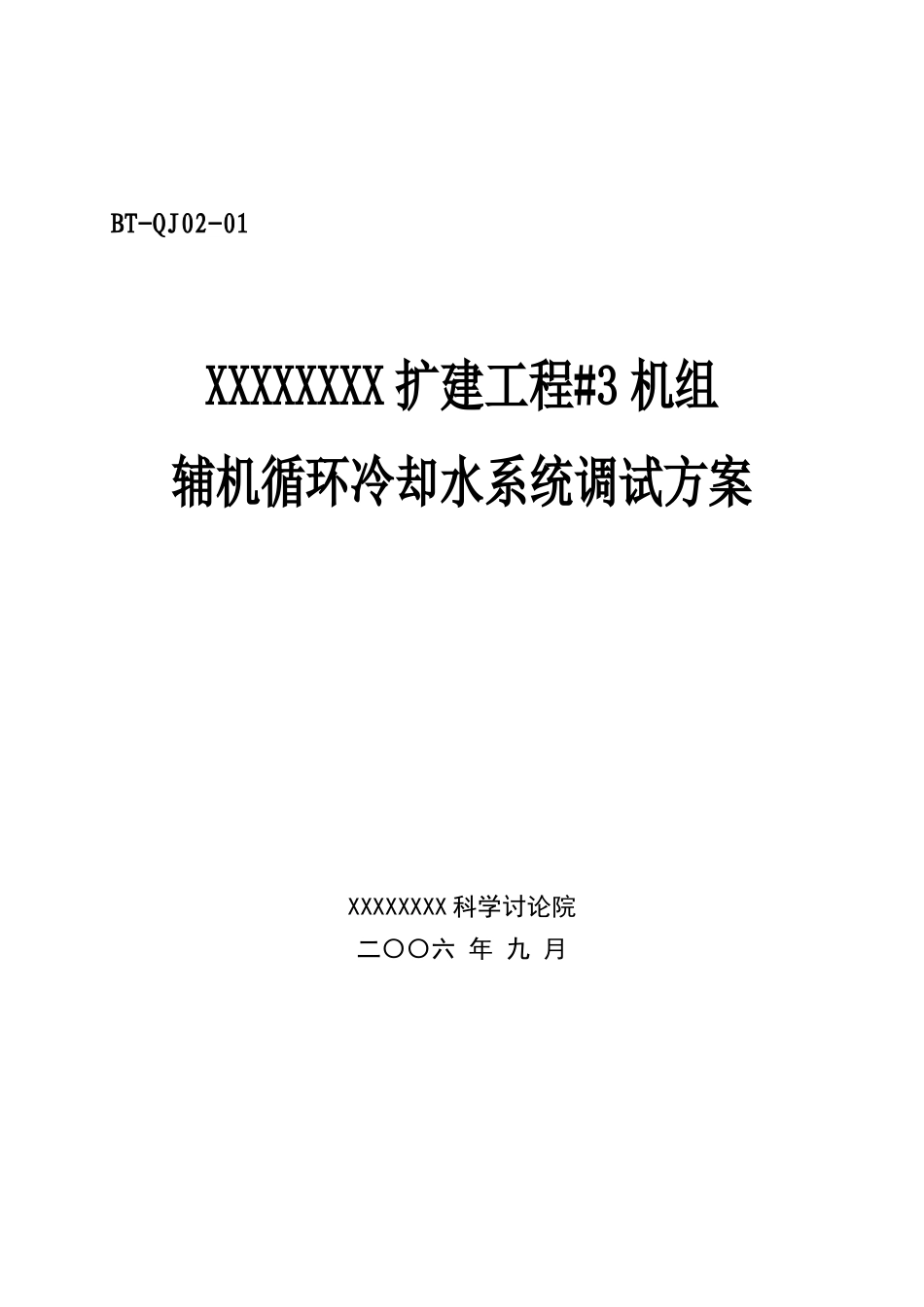

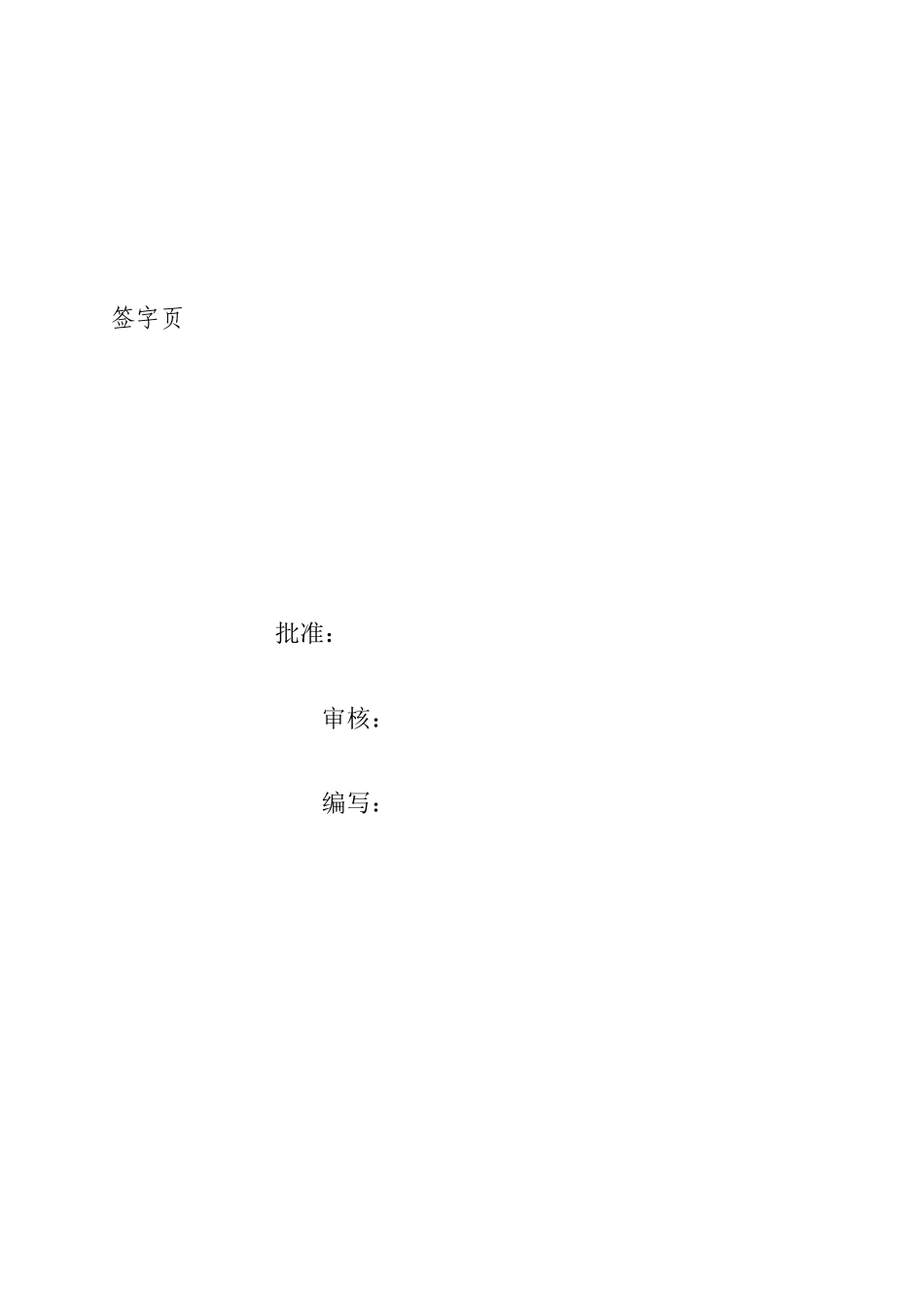

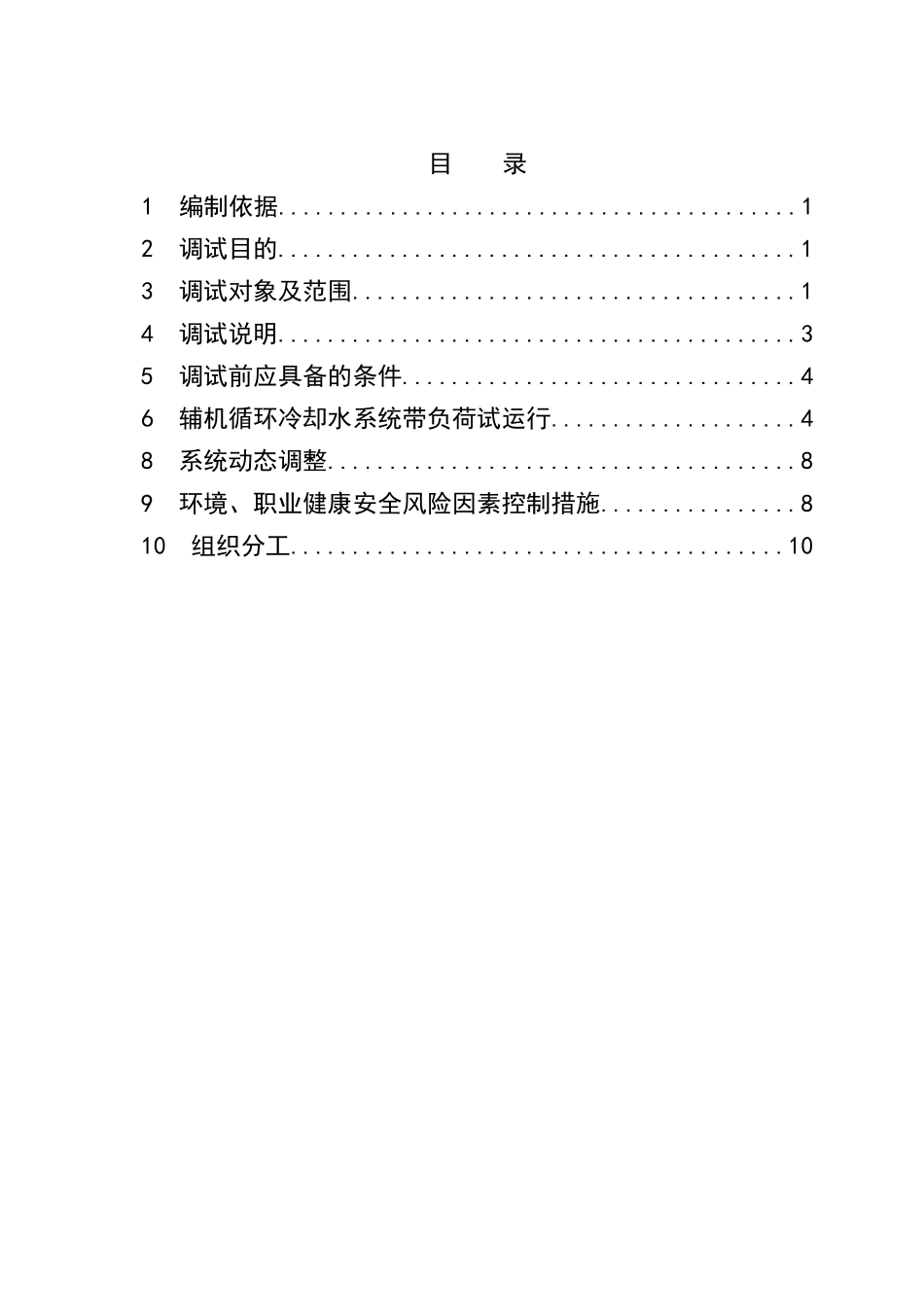

BT-QJ02-01XXXXXXXX 扩建工程#3 机组辅机循环冷却水系统调试方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据..........................................12 调试目的..........................................13 调试对象及范围....................................14 调试说明..........................................35 调试前应具备的条件................................46 辅机循环冷却水系统带负荷试运行....................48 系统动态调整......................................89 环境、职业健康安全风险因素控制措施................810 组织分工........................................101 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及相关规程》；1.2 《电力建设施工及验收技术法律规范汽轮机机组篇（1992 年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996 年版）》；1.5 《电力建设工程调试定额（2025 年版）》；1.6 《电力基本建设工程质量监督规定》；1.7 设计院设计施工图。1.8 制造商有关系统及设备资料。2 调试目的为保障辅机循环冷却水系统调试工作的顺利进行，特编写本技术方案。本方案用于指导辅机循环冷却水系统安装结束，完成设备单体调试后的分部试运行工作，以确认辅机循环冷却水泵、系统管道及辅助设备安装正确无误，设备运行性能良好，控制系统工作正常，系统能满足机组整套启动需要。3 调试对象及范围3.1 系统功能XXXXXXXX 三期工程#3 机组辅机循环冷却水系统为附属设备提供冷却用水。主要用户有：汽轮机润滑油冷油器；抗燃油冷却器；凝聚水泵电机冷却水；凝聚水泵轴承冷却水；凝聚水泵机械密封冲洗水；发电机密封装置真空泵冷却水；发电机定子水冷却器；电动给水泵电机空冷器；电动给水泵工作油冷却器；电动给水泵润滑油冷却器；电动给水泵机械密封冷却水；发电机氢气冷却器；氢气除湿装置。3.2 系统设置辅机循环冷却水系统中设置三座机力通风冷却塔，三台 50%容量辅机循环冷却水泵，正常时两台运行，一台备用。3.3 设备法律规范3.3.1 辅机循环冷却水泵 型号： 20SAP-10A 流量： 2034 m3/h 扬程： 53m 效率： 84转速： 980r/min 功率： 400kW 制造厂： 长沙工业泵总厂3.3.2 辅机循环冷却水泵电机型号： Y4005-6功率： 400kW...
