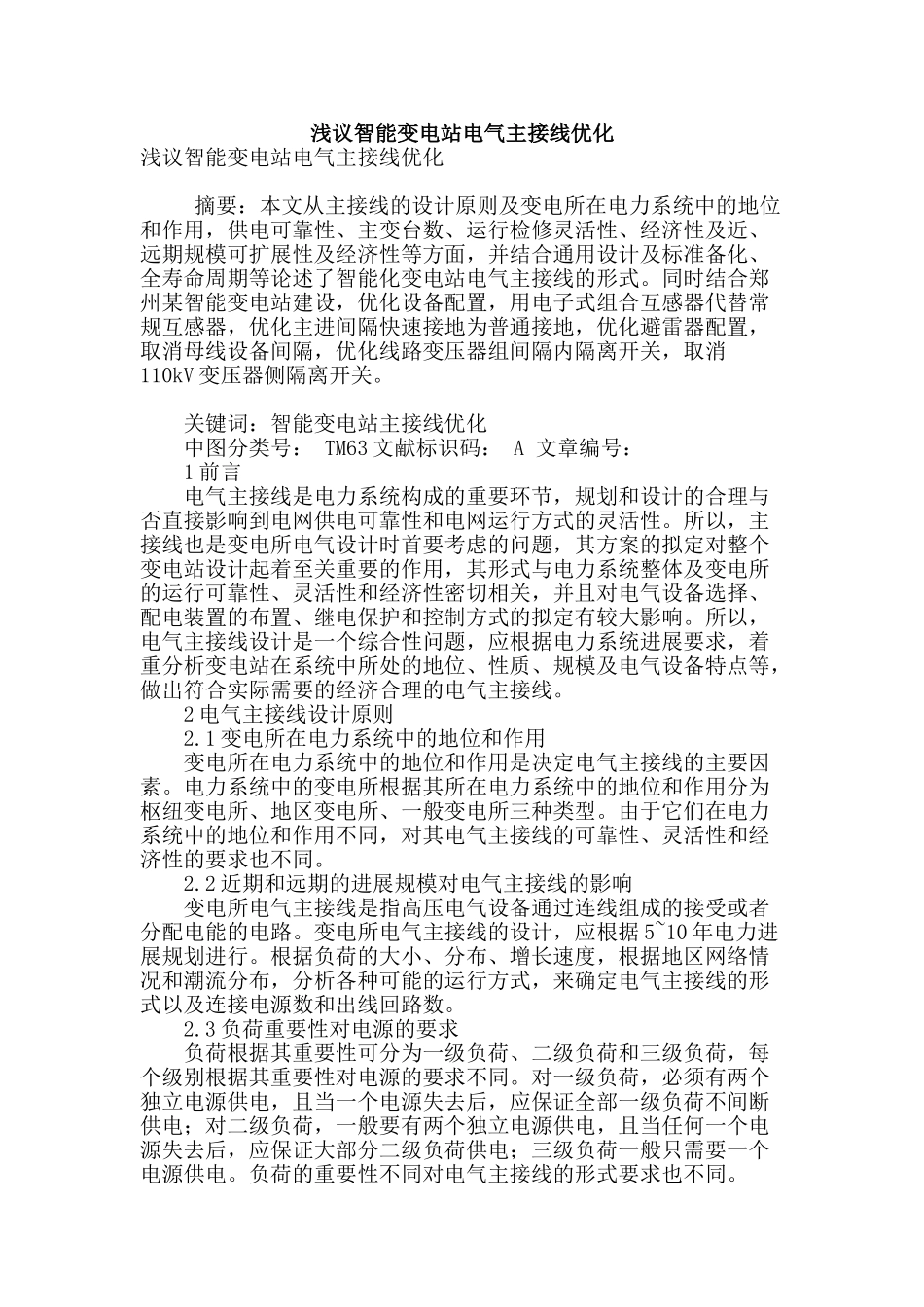

浅议智能变电站电气主接线优化浅议智能变电站电气主接线优化 摘要：本文从主接线的设计原则及变电所在电力系统中的地位和作用，供电可靠性、主变台数、运行检修灵活性、经济性及近、远期规模可扩展性及经济性等方面，并结合通用设计及标准备化、全寿命周期等论述了智能化变电站电气主接线的形式。同时结合郑州某智能变电站建设，优化设备配置，用电子式组合互感器代替常规互感器，优化主进间隔快速接地为普通接地，优化避雷器配置，取消母线设备间隔，优化线路变压器组间隔内隔离开关，取消110kV 变压器侧隔离开关。 关键词：智能变电站主接线优化 中图分类号： TM63 文献标识码： A 文章编号： 1 前言 电气主接线是电力系统构成的重要环节，规划和设计的合理与否直接影响到电网供电可靠性和电网运行方式的灵活性。所以，主接线也是变电所电气设计时首要考虑的问题，其方案的拟定对整个变电站设计起着至关重要的作用，其形式与电力系统整体及变电所的运行可靠性、灵活性和经济性密切相关，并且对电气设备选择、配电装置的布置、继电保护和控制方式的拟定有较大影响。所以，电气主接线设计是一个综合性问题，应根据电力系统进展要求，着重分析变电站在系统中所处的地位、性质、规模及电气设备特点等，做出符合实际需要的经济合理的电气主接线。 2 电气主接线设计原则 2.1 变电所在电力系统中的地位和作用 变电所在电力系统中的地位和作用是决定电气主接线的主要因素。电力系统中的变电所根据其所在电力系统中的地位和作用分为枢纽变电所、地区变电所、一般变电所三种类型。由于它们在电力系统中的地位和作用不同，对其电气主接线的可靠性、灵活性和经济性的要求也不同。 2.2 近期和远期的进展规模对电气主接线的影响 变电所电气主接线是指高压电气设备通过连线组成的接受或者分配电能的电路。变电所电气主接线的设计，应根据 5~10 年电力进展规划进行。根据负荷的大小、分布、增长速度，根据地区网络情况和潮流分布，分析各种可能的运行方式，来确定电气主接线的形式以及连接电源数和出线回路数。 2.3 负荷重要性对电源的要求 负荷根据其重要性可分为一级负荷、二级负荷和三级负荷，每个级别根据其重要性对电源的要求不同。对一级负荷，必须有两个独立电源供电，且当一个电源失去后，应保证全部一级负荷不间断供电；对二级负荷，一般要有两个独立电源供电，且当任何一个电源失去后，应保证大部分二级负荷供电；三级负荷一般...
