浅谈110千伏变电站gis设备安装工艺

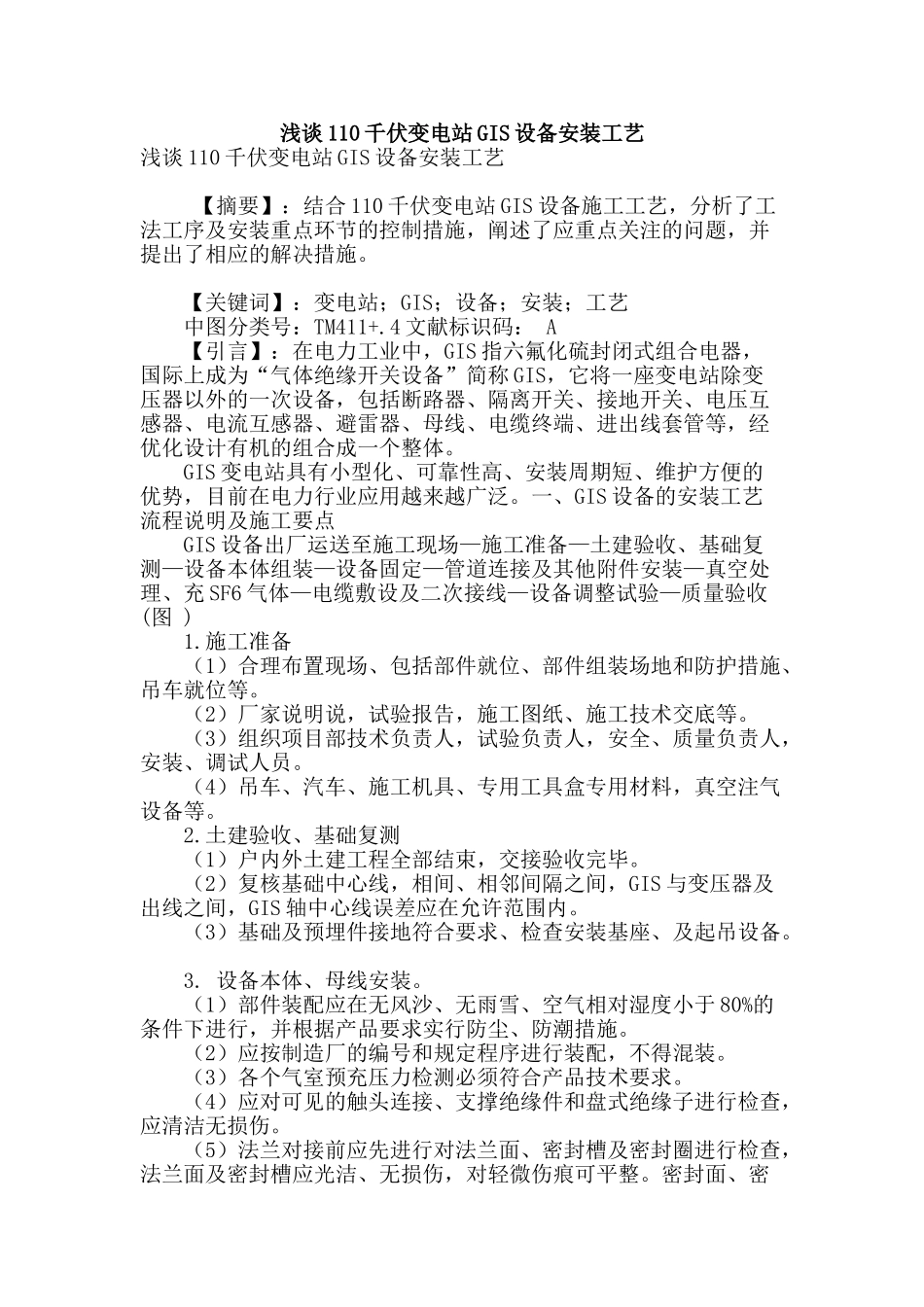

浅谈 110 千伏变电站 GIS 设备安装工艺浅谈 110 千伏变电站 GIS 设备安装工艺 【摘要】：结合 110 千伏变电站 GIS 设备施工工艺，分析了工法工序及安装重点环节的控制措施，阐述了应重点关注的问题，并提出了相应的解决措施。 【关键词】：变电站；GIS；设备；安装；工艺 中图分类号：TM411+.4 文献标识码： A 【引言】：在电力工业中，GIS 指六氟化硫封闭式组合电器，国际上成为“气体绝缘开关设备”简称 GIS，它将一座变电站除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机的组合成一个整体。 GIS 变电站具有小型化、可靠性高、安装周期短、维护方便的优势，目前在电力行业应用越来越广泛。一、GIS 设备的安装工艺流程说明及施工要点 GIS 设备出厂运送至施工现场—施工准备—土建验收、基础复测—设备本体组装—设备固定—管道连接及其他附件安装—真空处理、充 SF6 气体—电缆敷设及二次接线—设备调整试验—质量验收(图 ) 1.施工准备 （1）合理布置现场、包括部件就位、部件组装场地和防护措施、吊车就位等。 （2）厂家说明说，试验报告，施工图纸、施工技术交底等。 （3）组织项目部技术负责人，试验负责人，安全、质量负责人，安装、调试人员。 （4）吊车、汽车、施工机具、专用工具盒专用材料，真空注气设备等。 2.土建验收、基础复测 （1）户内外土建工程全部结束，交接验收完毕。 （2）复核基础中心线，相间、相邻间隔之间，GIS 与变压器及出线之间，GIS 轴中心线误差应在允许范围内。 （3）基础及预埋件接地符合要求、检查安装基座、及起吊设备。 3. 设备本体、母线安装。 （1）部件装配应在无风沙、无雨雪、空气相对湿度小于 80%的条件下进行，并根据产品要求实行防尘、防潮措施。 （2）应按制造厂的编号和规定程序进行装配，不得混装。 （3）各个气室预充压力检测必须符合产品技术要求。 （4）应对可见的触头连接、支撑绝缘件和盘式绝缘子进行检查，应清洁无损伤。 （5）法兰对接前应先进行对法兰面、密封槽及密封圈进行检查，法兰面及密封槽应光洁、无损伤，对轻微伤痕可平整。密封面、密封圈用清洁无纤维裸白布或不起毛的擦拭纸蘸无水酒精擦拭洁净。密封圈应确认规格正确，然后在空气一侧均匀地涂密封剂，涂完密封剂应立即接口或密封板，并注意不得使密封剂流入密封圈内侧。对接过程测量法...
