浙江海盐某厂房钢结构施工组织设计

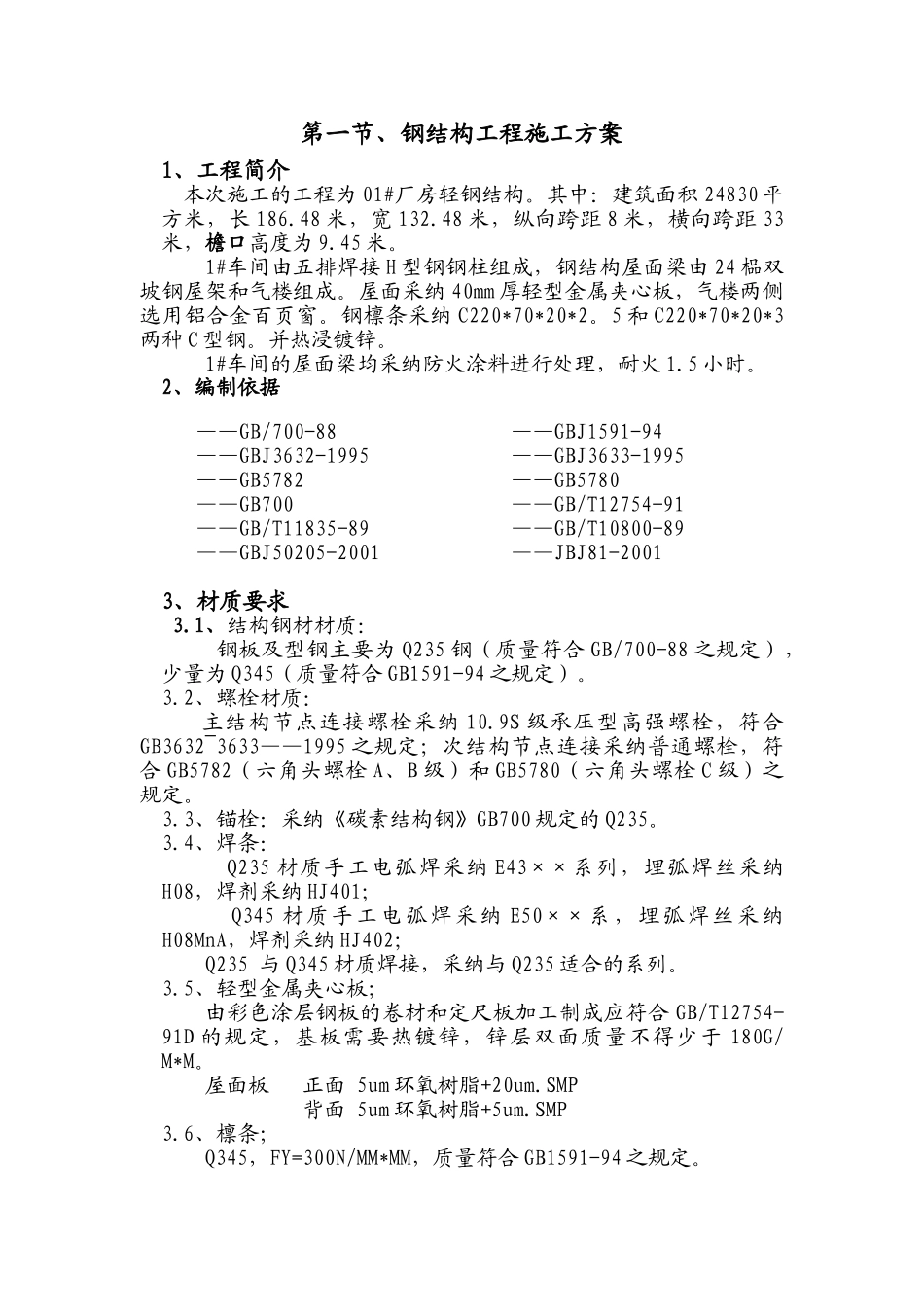

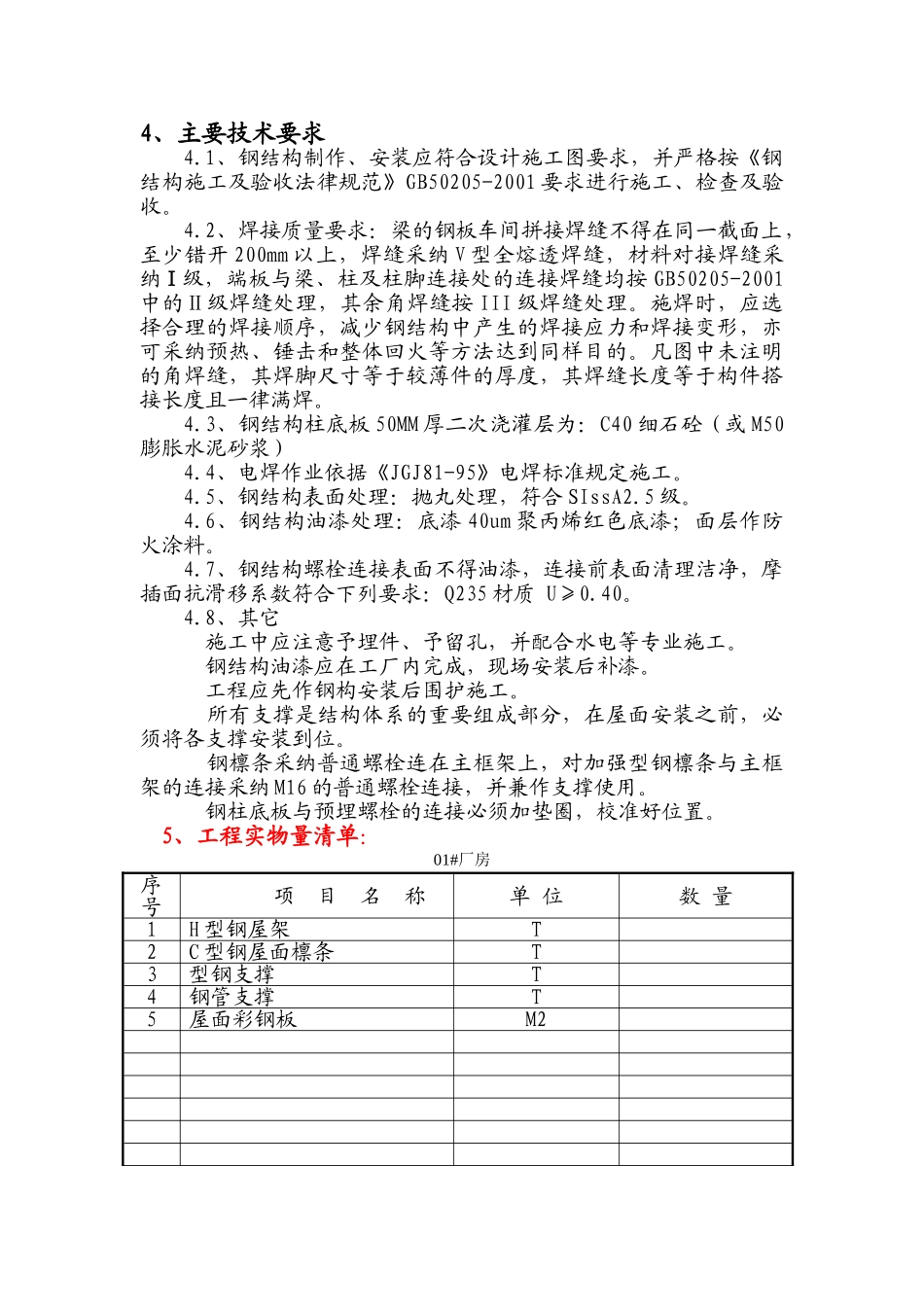

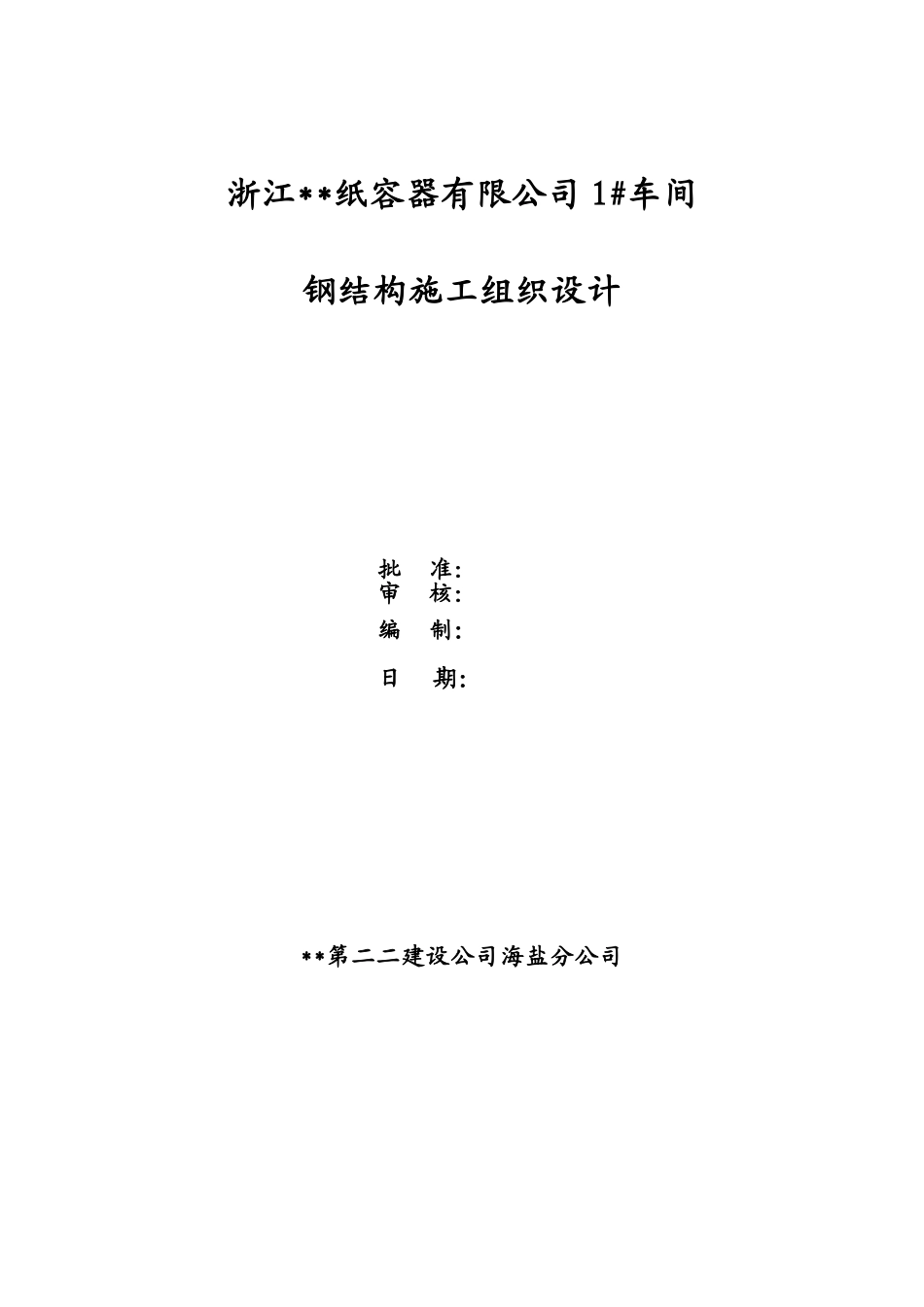

浙江**纸容器有限公司 1#车间钢结构施工组织设计批 准：审 核：编 制： 日 期：**第二二建设公司海盐分公司第一节、钢结构工程施工方案1、工程简介本次施工的工程为 01#厂房轻钢结构。其中：建筑面积 24830 平方米，长 186.48 米，宽 132.48 米，纵向跨距 8 米，横向跨距 33米，檐口高度为 9.45 米。1#车间由五排焊接 H 型钢钢柱组成，钢结构屋面梁由 24 榀双坡钢屋架和气楼组成。屋面采纳 40mm 厚轻型金属夹心板，气楼两侧选用铝合金百页窗。钢檩条采纳 C220*70*20*2。5 和 C220*70*20*3两种 C 型钢。并热浸镀锌。1#车间的屋面梁均采纳防火涂料进行处理，耐火 1.5 小时。2、编制依据——GB/700-88 ——GBJ1591-94 ——GBJ3632-1995 ——GBJ3633-1995 ——GB5782 ——GB5780——GB700 ——GB/T12754-91——GB/T11835-89 ——GB/T10800-89 ——GBJ50205-2001 ——JBJ81-2001 3、材质要求 3.1、结构钢材材质：钢板及型钢主要为 Q235 钢（质量符合 GB/700-88 之规定），少量为 Q345（质量符合 GB1591-94 之规定）。3.2、螺栓材质： 主结构节点连接螺栓采纳 10.9S 级承压型高强螺栓，符合GB3632~3633——1995 之规定；次结构节点连接采纳普通螺栓，符合 GB5782（六角头螺栓 A、B 级）和 GB5780（六角头螺栓 C 级）之规定。3.3、锚栓：采纳《碳素结构钢》GB700 规定的 Q235。3.4、焊条：Q235 材质手工电弧焊采纳 E43××系列，埋弧焊丝采纳H08，焊剂采纳 HJ401； Q345 材质手工电弧焊采纳 E50××系，埋弧焊丝采纳H08MnA，焊剂采纳 HJ402；Q235 与 Q345 材质焊接，采纳与 Q235 适合的系列。3.5、轻型金属夹心板；由彩色涂层钢板的卷材和定尺板加工制成应符合 GB/T12754-91D 的规定，基板需要热镀锌，锌层双面质量不得少于 180G/M*M。屋面板 正面 5um 环氧树脂+20um.SMP 背面 5um 环氧树脂+5um.SMP3.6、檩条；Q345，FY=300N/MM*MM，质量符合 GB1591-94 之规定。4、主要技术要求4.1、钢结构制作、安装应符合设计施工图要求，并严格按《钢结构施工及验收法律规范》GB50205-2001 要求进行施工、检查及验收。4.2、焊接质量要求：梁的钢板车间拼接焊缝不得在同一截面上，至少错开 200mm 以上，焊缝采纳 V 型全熔透焊缝，材料对接焊缝采纳 I 级，端板与梁、柱及柱脚连接处的连接焊缝均按 GB50205-2001中的Ⅱ级焊缝处理，其余角焊缝按 III 级焊缝处理。施焊时，...
