湖南Revit功能操作教程67页

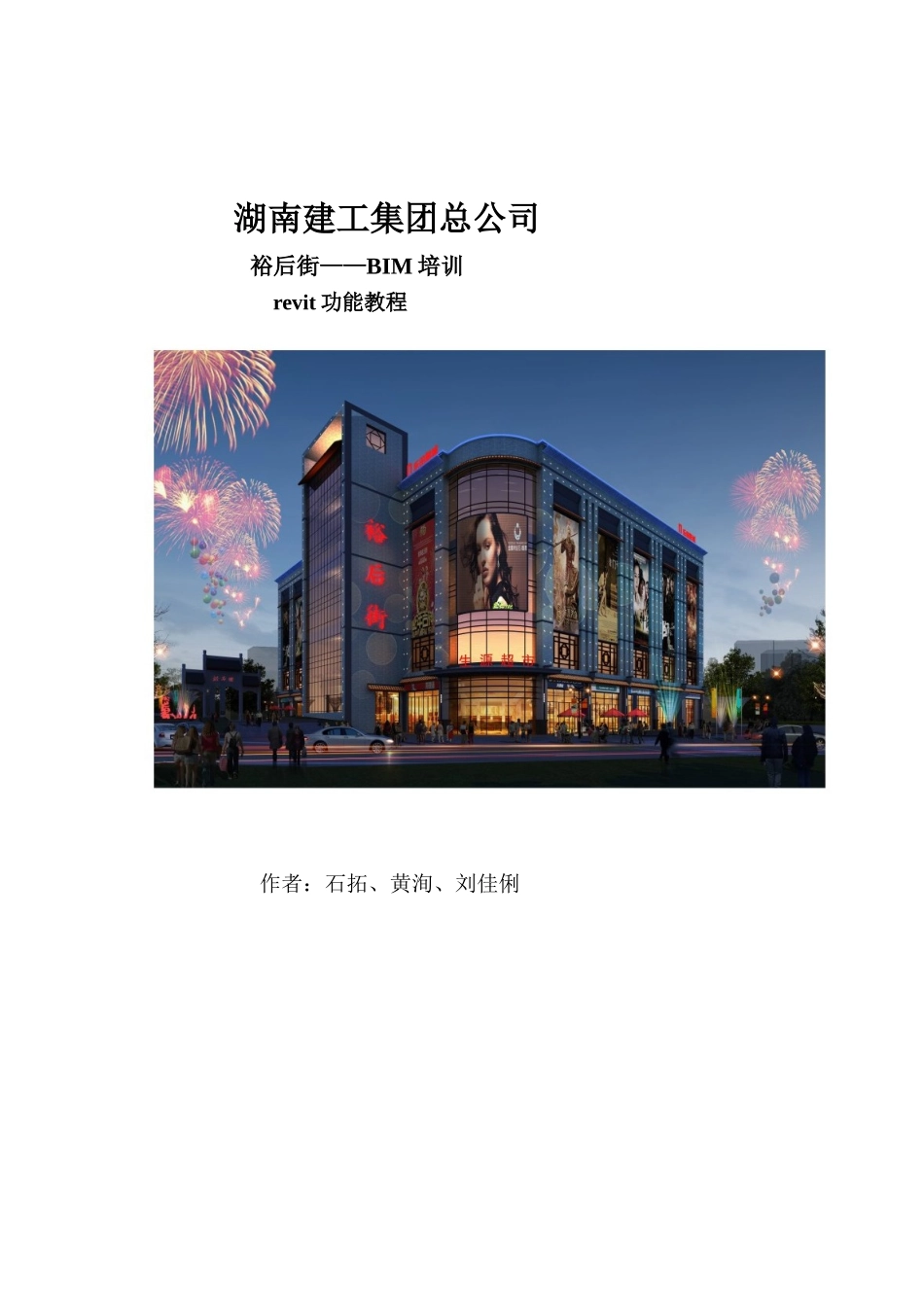

湖南建工集团总公司 裕后街——BIM 培训 revit 功能教程 作者：石拓、黄洵、刘佳俐一、界面基本操作 1. 样板选择 2. 类别 3. 选项设置 4. 属性界面 二、建模——轴网 1. 轴网绘制 2. 不显示轴网编号或者两头显示轴网编号 3. 更改轴网符号 4. 修改轴网符号位置 5. 复制多个轴网 三、建模——标高 1. 改变楼层平面名称 2. 轴号必须在标高上 3. 新增相应楼层平面 四、建模——场地 1. 绘制地形表面 17 2. 编辑高程 五、建模——墙 1. 绘制建筑墙 2. 墙体高度 3. 创建墙 六、建模——柱 1. 绘制柱 2. 载入柱 3. 创建柱 4. 柱子标高 七、建模——梁 1. 绘制梁。 2. 新建梁 1. 绘制楼板 2. 新建板 九、建模——屋顶 1. 绘制屋顶 2. 创建屋顶 十、建模——门和窗 1. 门的绘制 2. 绘制窗户 3. 插入门族和窗族 十一、建模——楼梯 1 绘制楼梯 十二、建模——构件添加钢筋 1. 载入钢筋族 2. 绘制钢筋 一、界面基本操作1.样板选择进入 Revit 操作界面，在项目栏下，有四个样板，分别为构造、建筑结构、机械样板，前三个属于土建样板，机械样板在新建项目时按如下操作步骤进行。第一步：点击新建，选择项目样板、机械样板第二步：点击浏览，选择机械样板里的最后一个样板文件第三步：确定后进入机械样板操作界面，编辑成符合项目形式的样板文件后点击文件另存为样板文件。下次新建机械项目时回到第一步，选择新建项目、机械样板后浏览点击项目样板文件，选择项目，确定后进入操作界面。土 建 样 板 中 ，任意点击一个样板进 入 操 作 界面，此次我们点击构 造 样 板 进入操作界面。操作界面主要由以下几部分组成：快速选择栏、菜单栏、工具栏、项目浏览器、绘图区域、视图控制栏、属性对话框。属性对话框须点击构件后点击属性工具自动弹出（默认左侧）。小结：Revit 软件公司针对土建样板的计算规则与程序设置与国内相同，因此，在新建土建样板时直接点击样板名称进入，编辑后可以另存为项目；而机械样板由于 Revit 公司自带样板与国内项目设置存在较大差异，故须新建项目样板，重新编辑，设置成符合项目特征的样板文件后才能新建项目。2.类别Revit 项目主要分为模型类、基准类、视图类三种类型。3.选项设置点击左上角 Revit 图标，出现如下对话框，点击选项选项工作框下有常规、用户界面、图形、文件位置等选项，在常规里设置保存提醒时间间隔及文...
