湘潭万达B地块钢管落地卸料平台计算书

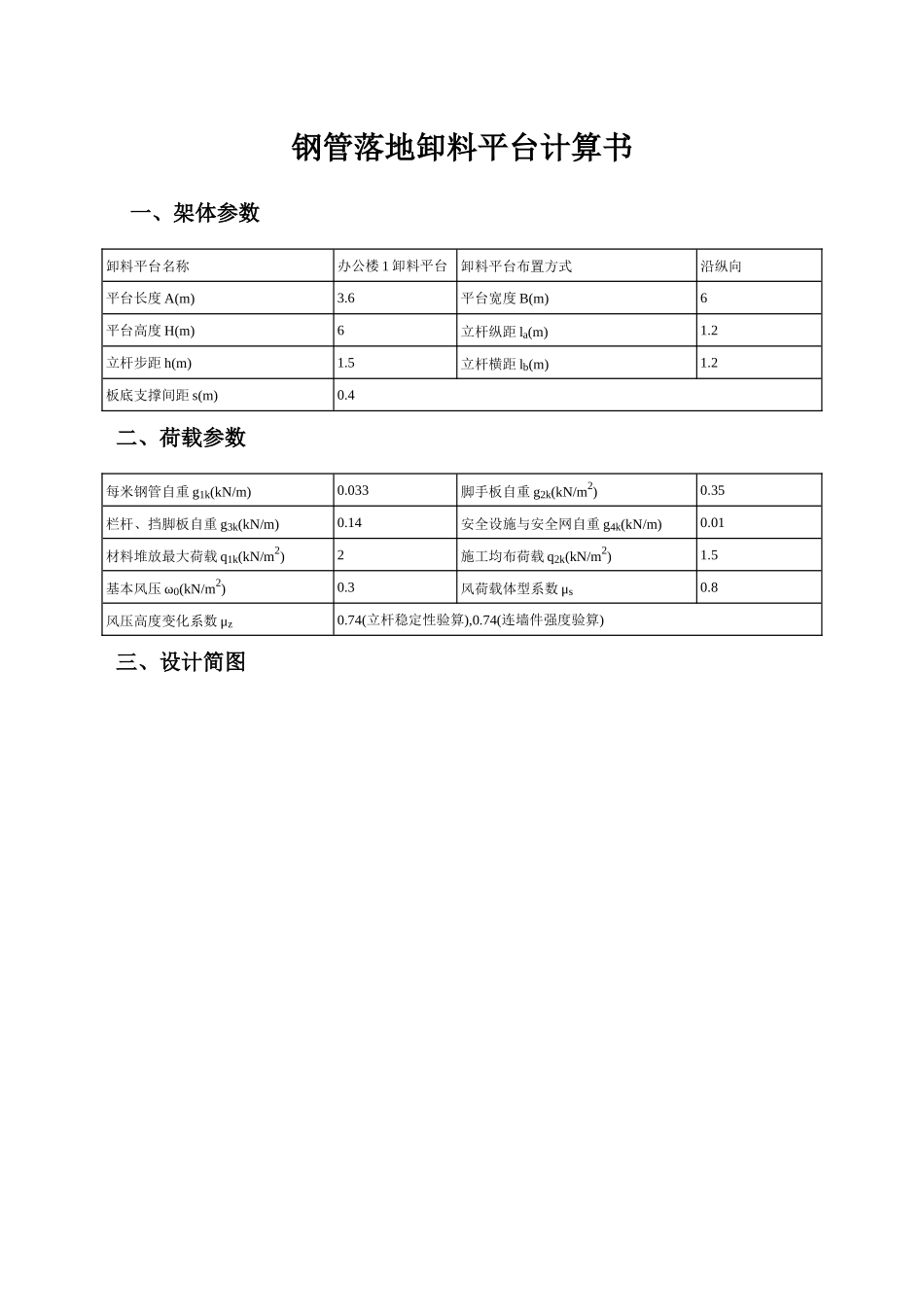

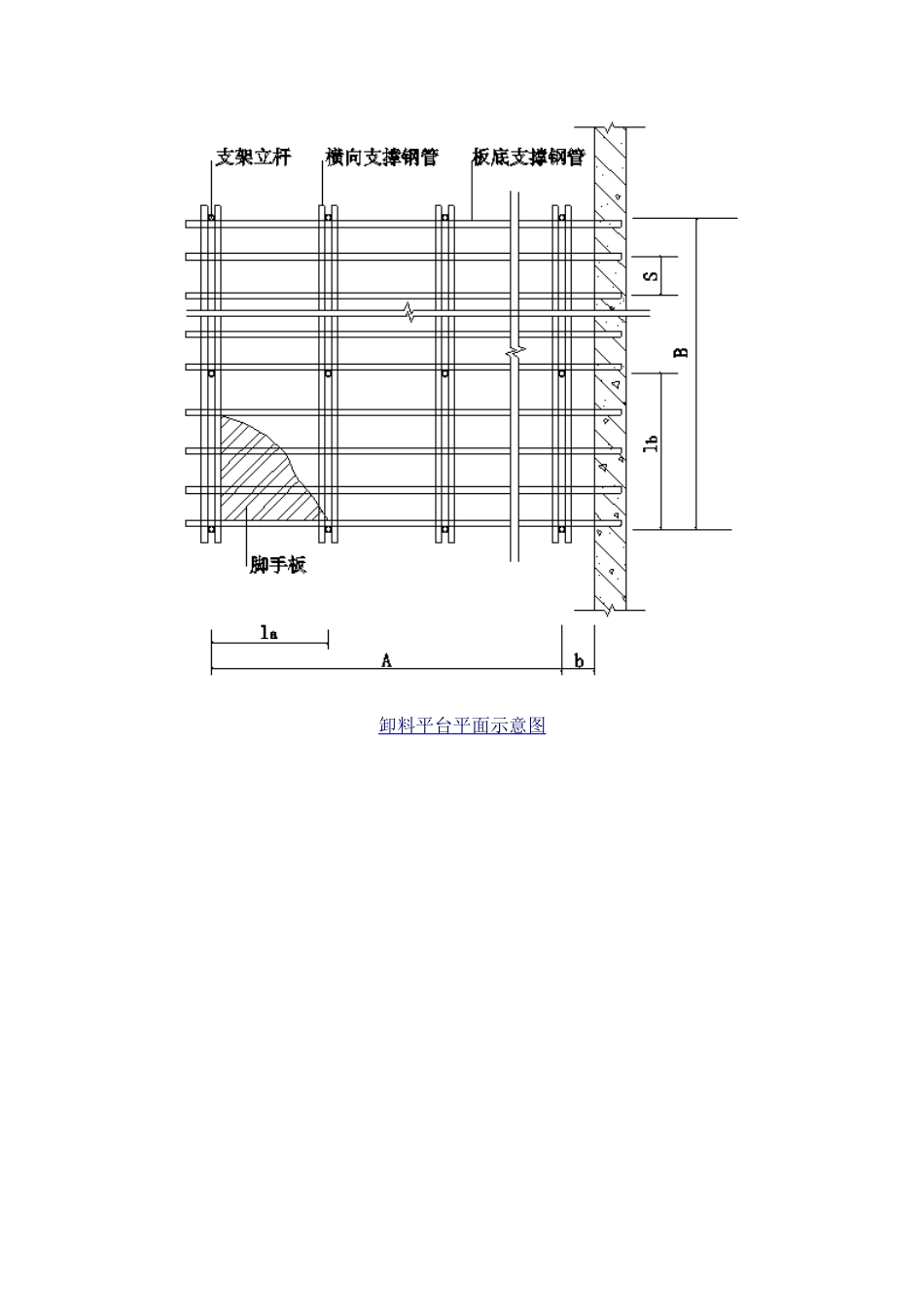

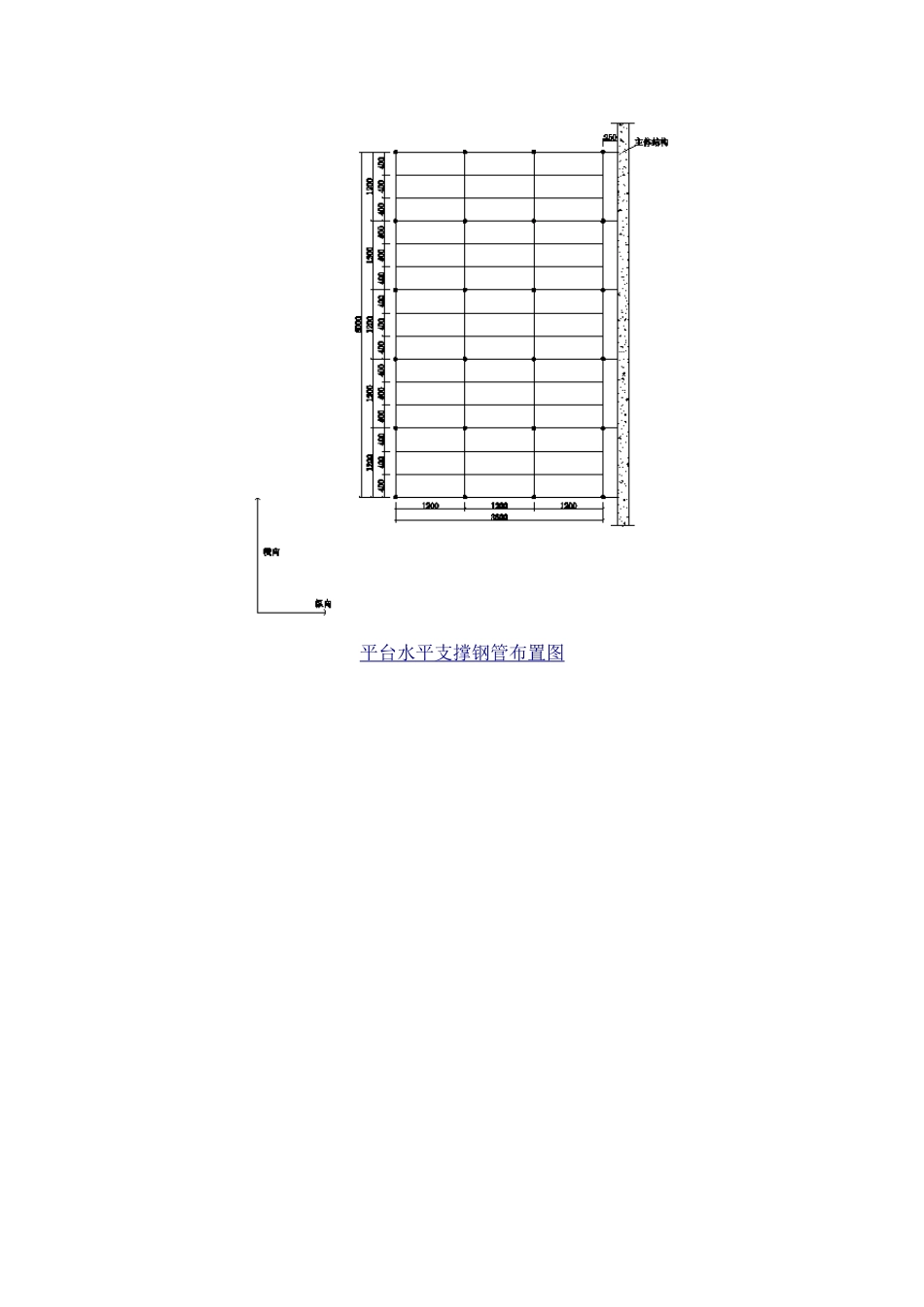

钢管落地卸料平台计算书 一、架体参数卸料平台名称办公楼 1 卸料平台卸料平台布置方式沿纵向平台长度 A(m)3.6平台宽度 B(m)6平台高度 H(m)6立杆纵距 la(m)1.2立杆步距 h(m)1.5立杆横距 lb(m)1.2板底支撑间距 s(m)0.4 二、荷载参数每米钢管自重 g1k(kN/m)0.033脚手板自重 g2k(kN/m2)0.35栏杆、挡脚板自重 g3k(kN/m)0.14安全设施与安全网自重 g4k(kN/m)0.01材料堆放最大荷载 q1k(kN/m2)2施工均布荷载 q2k(kN/m2)1.5基本风压 ω0(kN/m2)0.3风荷载体型系数 μs0.8风压高度变化系数 μz0.74(立杆稳定性验算),0.74(连墙件强度验算) 三、设计简图平台水平支撑钢管布置图卸料平台平面示意图卸料平台侧立面示意图 四、板底支撑（纵向）钢管验算钢管类型Ф48×3钢管截面抵抗矩 W(cm3)4.49钢管截面惯性矩 I(cm4)10.78钢管弹性模量 E(N/mm2)206000钢管抗压强度设计值 [f](N/mm2)205 G1k=g1k=0.033kN/m; G2k= g2k×lb/3 =0.350×1.20/3=0.140kN/m; Q1k= q1k×lb/3 =2.000×1.20/3=0.800kN/m; Q2k= q2k×lb/3 =1.500×1.20/3=0.600kN/m; 1、强度计算 板底支撑钢管按均布荷载作用下的三等跨连续梁计算。 q1=1.2 ×(G1k+G2k)= 1.2×(0.033+0.140)=0.208kN/m; q2=1.4×(Q1k+Q2k)= 1.4×(0.800+0.600)=1.960kN/m; 板底支撑钢管计算简图 Mmax=(0.100×q1+0.117×q2)×l2=(0.100×0.208+0.117×1.960)×1.202=0.360kN·m; Rmax=(1.100×q1+1.200×q2)×l=(1.100×0.208+1.200×1.960)×1.20=3.096kN; σ=Mmax/W=0.360×106/(4.49×103)=80.204N/mm2≤[f]=205.00N/mm2; 满足要求！ 2、挠度计算 q'=G1k+G2k=0.033+0.140=0.173kN/m q'=Q1k+Q2k=0.800+0.600=1.400kN/m R'max=(1.100×q'1+1.200×q'2)×l=(1.100×0.173+1.200×1.400)×1.20=2.244kN; ν=(0.677q'1l4+0.990q'2l4)/100EI=(0.677×0.173×(1.20×103)4+0.990×1.400×(1.20×103)4)/(100×206000.00×10.78×104) =1.404mm≤min{1200.00/150,10}mm=8.000mm 满足要求！ 五、横向支撑钢管验算平台横向支撑钢管类型双钢管钢管类型Ф48×3钢管截面抵抗矩 W(cm3)4.49钢管截面惯性矩 I(cm4)10.78钢管弹性模量 E(N/mm2)206000钢管抗压强度设计值 [f](N/mm2)205 横向支撑钢管根据均布荷载和集中荷载下三等跨连续梁计算，集中荷载 P 取板底支撑钢管传递最大支座力。 q=g1k=0.033kN/m; p=Rmax/2=1.548kN; p'=R'max/2=1.122kN 横向钢管计算简图 横向...
