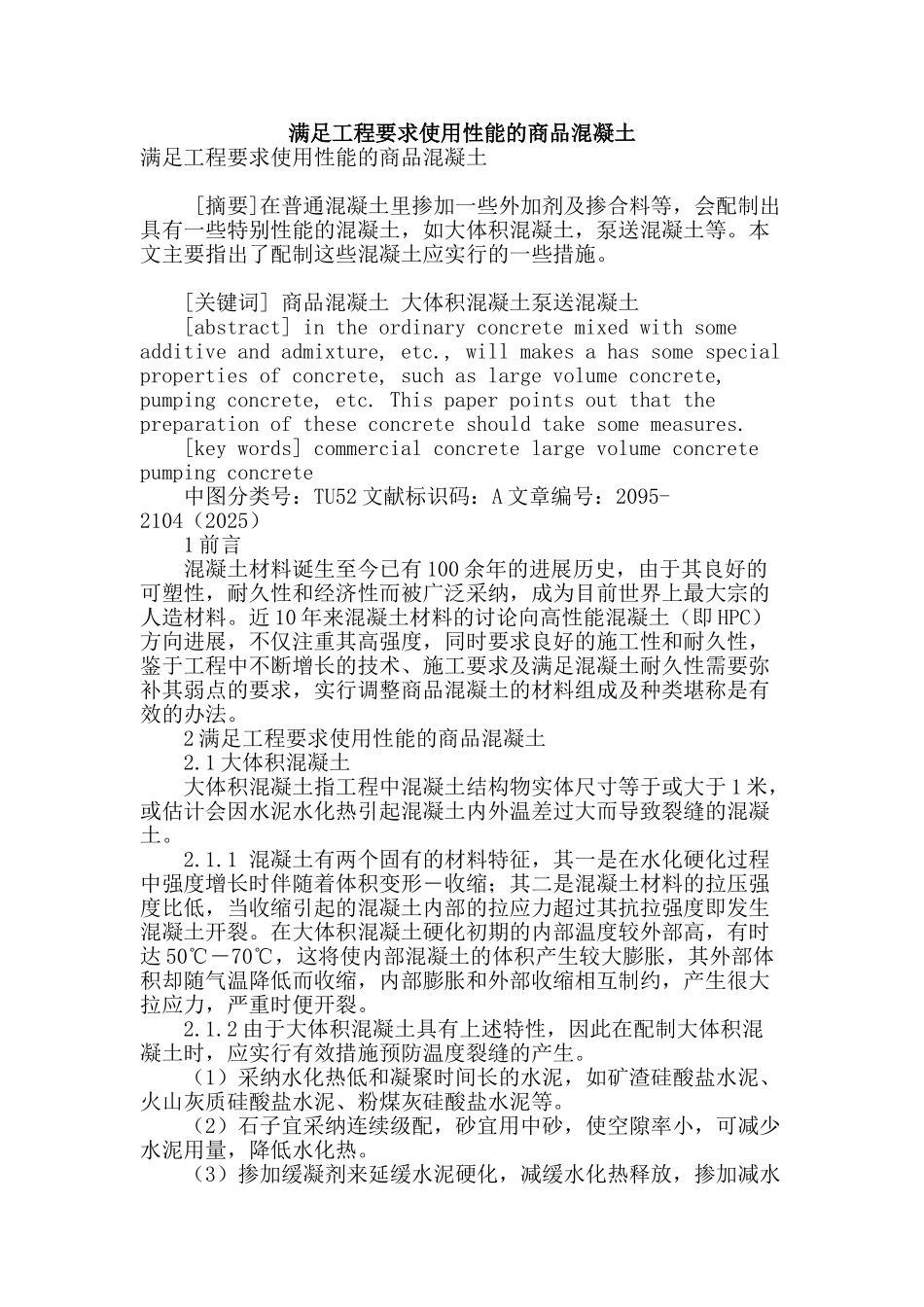

满足工程要求使用性能的商品混凝土

满足工程要求使用性能的商品混凝土满足工程要求使用性能的商品混凝土 [摘要]在普通混凝土里掺加一些外加剂及掺合料等，会配制出具有一些特别性能的混凝土，如大体积混凝土，泵送混凝土等。本文主要指出了配制这些混凝土应实行的一些措施。 [关键词] 商品混凝土 大体积混凝土泵送混凝土 [abstract] in the ordinary concrete mixed with some additive and admixture, etc., will makes a has some special properties of concrete, such as large volume concrete, pumping concrete, etc. This paper points out that the preparation of these concrete should take some measures. [key words] commercial concrete large volume concrete pumping concrete 中图分类号：TU52 文献标识码：A 文章编号：2095-2104（2025） 1 前言 混凝土材料诞生至今已有 100 余年的进展历史，由于其良好的可塑性，耐久性和经济性而被广泛采纳，成为目前世界上最大宗的人造材料。近 10 年来混凝土材料的讨论向高性能混凝土（即 HPC）方向进展，不仅注重其高强度，同时要求良好的施工性和耐久性，鉴于工程中不断增长的技术、施工要求及满足混凝土耐久性需要弥补其弱点的要求，实行调整商品混凝土的材料组成及种类堪称是有效的办法。 2 满足工程要求使用性能的商品混凝土 2.1 大体积混凝土 大体积混凝土指工程中混凝土结构物实体尺寸等于或大于 1 米，或估计会因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。 2.1.1 混凝土有两个固有的材料特征，其一是在水化硬化过程中强度增长时伴随着体积变形―收缩；其二是混凝土材料的拉压强度比低，当收缩引起的混凝土内部的拉应力超过其抗拉强度即发生混凝土开裂。在大体积混凝土硬化初期的内部温度较外部高，有时达 50℃―70℃，这将使内部混凝土的体积产生较大膨胀，其外部体积却随气温降低而收缩，内部膨胀和外部收缩相互制约，产生很大拉应力，严重时便开裂。 2.1.2 由于大体积混凝土具有上述特性，因此在配制大体积混凝土时，应实行有效措施预防温度裂缝的产生。 （1）采纳水化热低和凝聚时间长的水泥，如矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥等。 （2）石子宜采纳连续级配，砂宜用中砂，使空隙率小，可减少水泥用量，降低水化热。 （3）掺加缓凝剂来延缓水泥硬化，减缓水化热释放，掺加减水剂以减少用...
