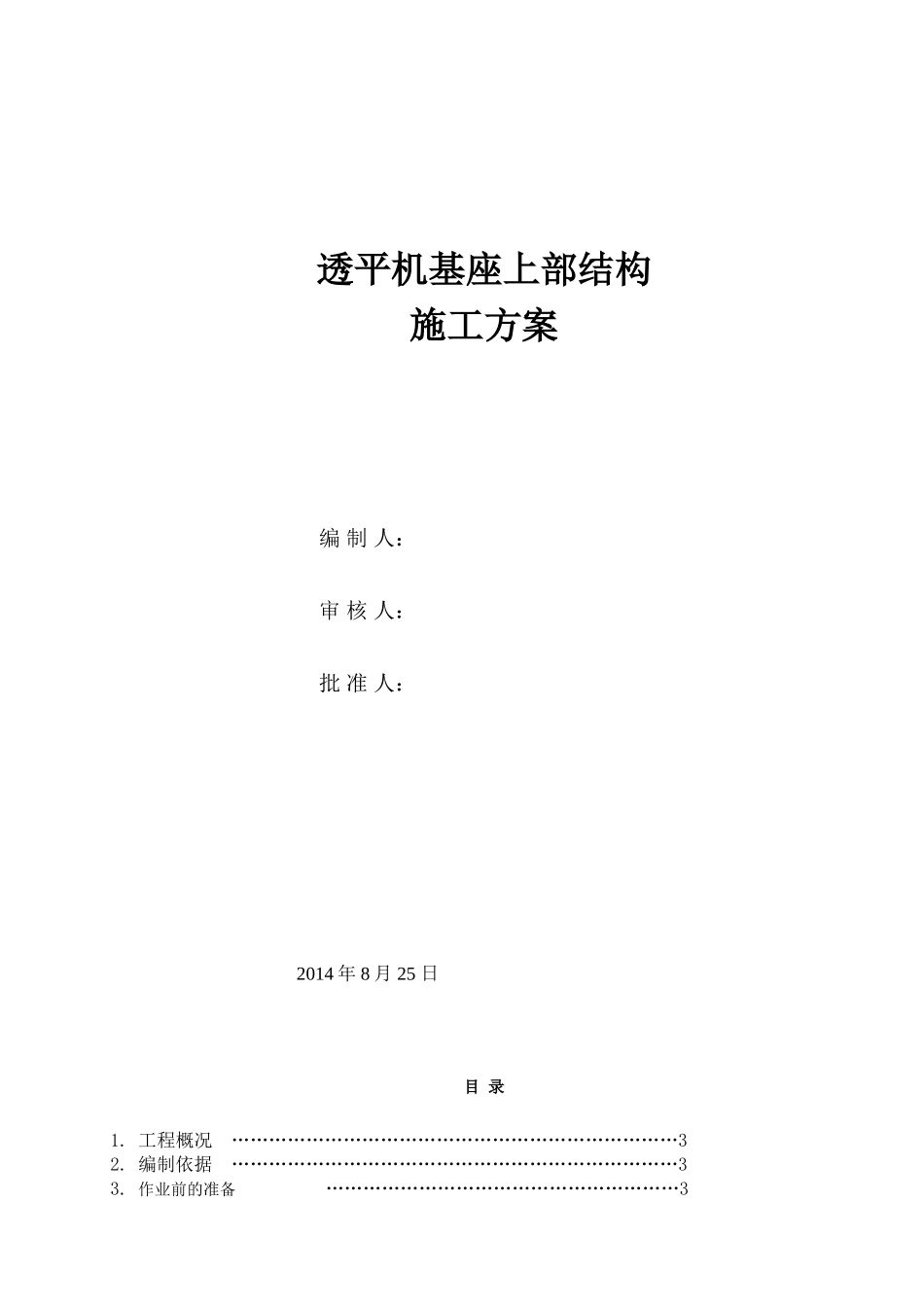

透平机基座上部结构施工方案编 制 人： 审 核 人：批 准 人：2014 年 8 月 25 日目 录1. 工程概况 ………………………………………………………………32. 编制依据 ………………………………………………………………33. 作业前的准备 …………………………………………………34. 作业的程序步骤和方法…………………………………………………34.1 作业程序的步骤流程……………………………………………………54.2 作业方法 …………………………………………………………54.2.1 测量放线………………………………………………………………54.2.2 脚手架工程……………………………………………………………64.2.3 钢筋工程………………………………………………………………74.2.4 模板工程………………………………………………………………104.2.5 混凝土工程……………………………………………………………125.质量控制标准及质量通病及预防…………………………………………155.1 质量目标…………………………………………………………………155.2 保证措施及质量通病预防 ……………………………………………156. 作业的安全措施、要求和环境条件 ……………………………………166.1 安全措施 …………………………………………………………………166.2 环境管理措施 ……………………………………………………………18施工危险因素和环境因素辨识及控制对策表 …………………………… 181. 工程概况发电分厂工程由透平主机基座上部结构顶板标高为 3.000m，底部标高为-1.90m，为现浇钢筋混凝土结构，混凝土强度等级：梁、柱、板采纳 C30，二次灌浆：采纳无收缩灌浆料，强度大于60Mpa。钢筋均采纳 A：HPB300；B：HRB400。钢筋保护层的厚度：基础底部钢筋保护层厚度为100mm，承台端部及基础短柱钢筋保护层厚度为 40mm。预埋螺栓孔内灌浆采 CGM 高强设备灌浆料。钢板：Q235B 钢，钢板屈服强度实测值与抗拉强度实测值的比值不大于 0.85,钢材有明显的屈服强度。保护层：除特别注明外，柱、梁钢筋保护层厚度为 40mm，板钢筋保护层厚度为 25mm。钢筋密、砼量大，预埋件（管）多、精度高、模板加固、支撑，混凝土一次连续浇筑，是本次施工控制的难点及重点。2. 编制依据1、《综合利用工程烧结余热、TRT 余压发电土建施工组织设计》2、透平机施工图纸 ZJ-F2051S03-T03023．作业前的准备3.1 ...
