电动机、变压器整定原则

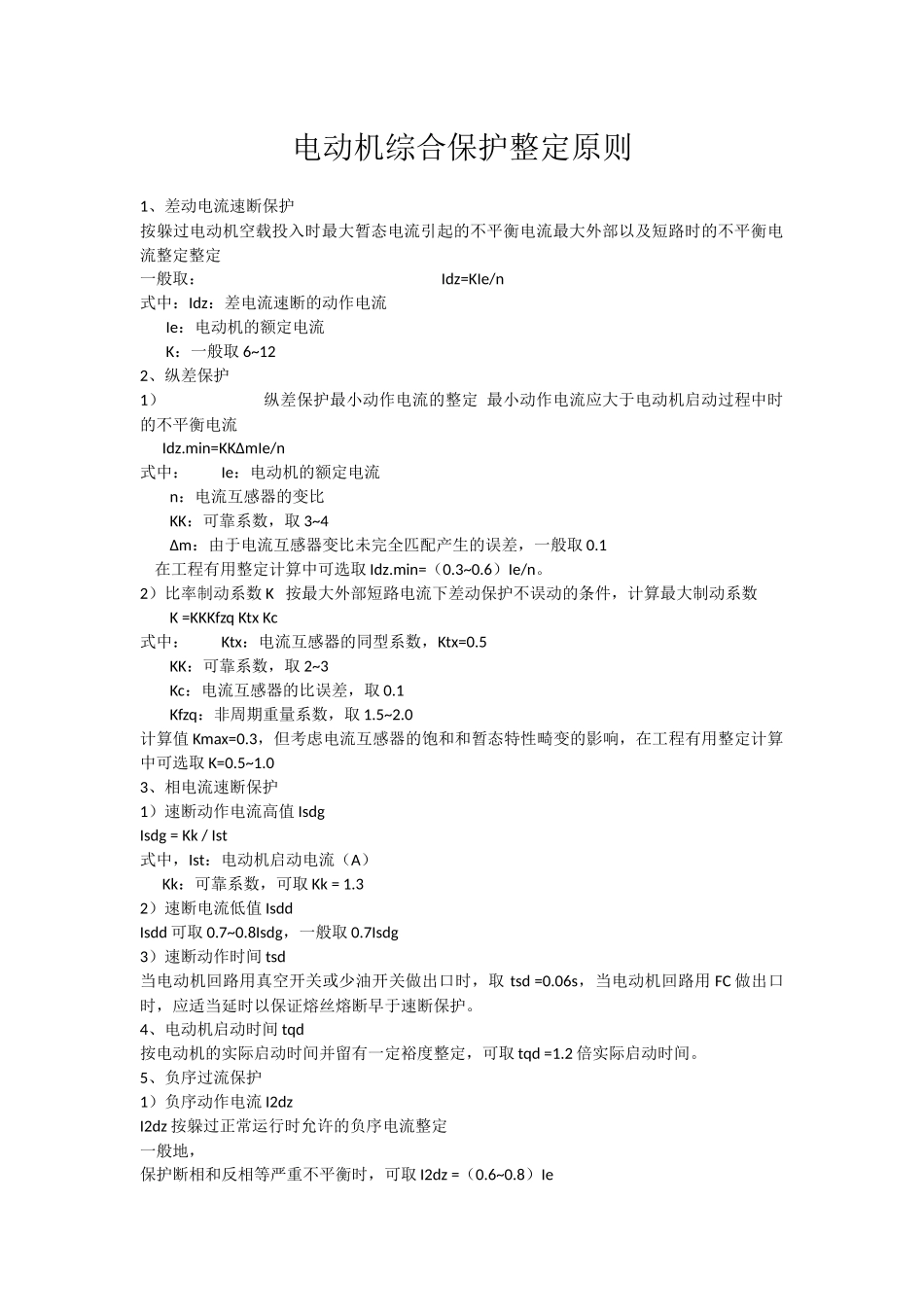

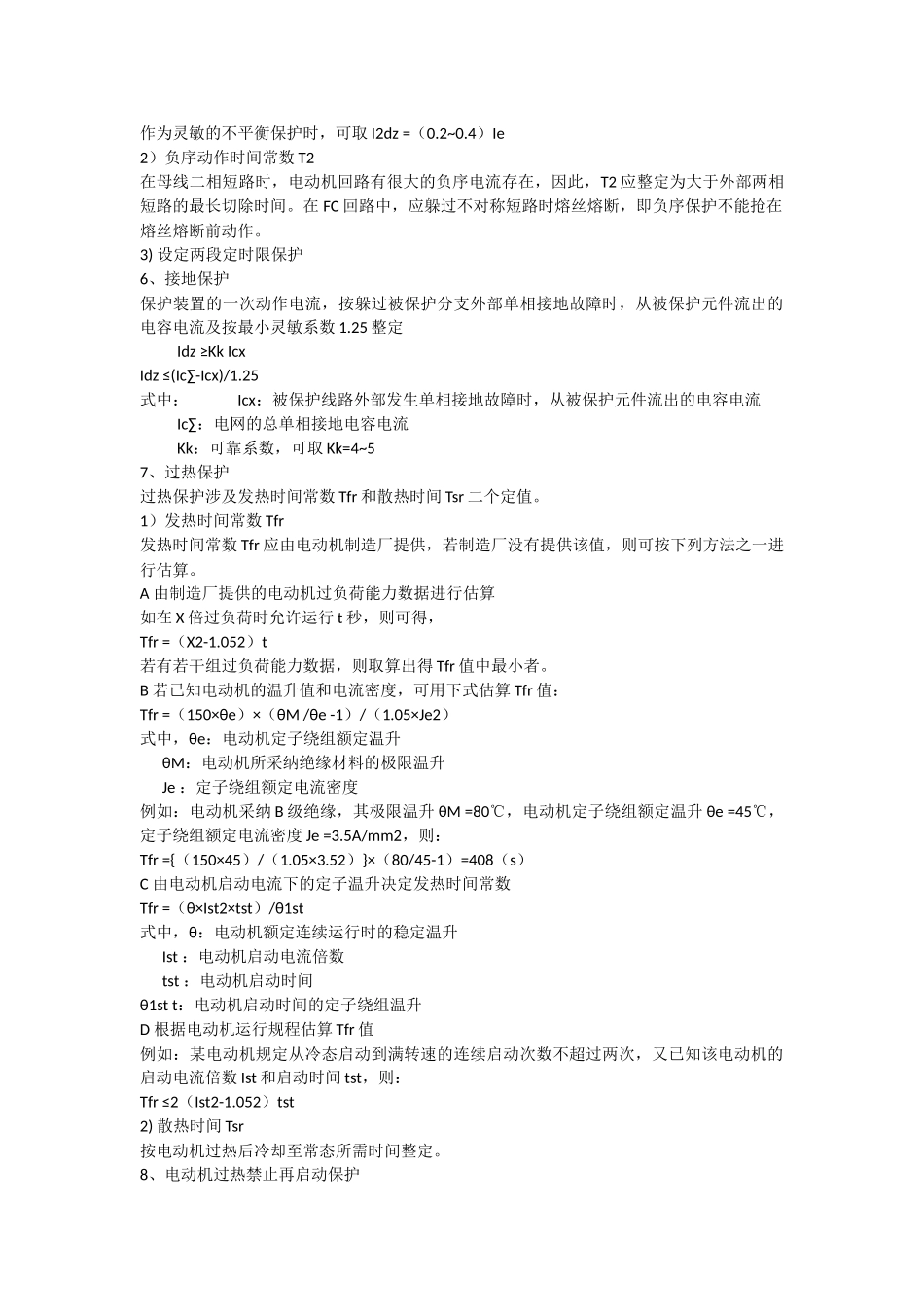

电动机综合保护整定原则1、差动电流速断保护按躲过电动机空载投入时最大暂态电流引起的不平衡电流最大外部以及短路时的不平衡电流整定整定一般取： Idz=KIe/n式中：Idz：差电流速断的动作电流 Ie：电动机的额定电流 K：一般取 6~122、纵差保护1） 纵差保护最小动作电流的整定 最小动作电流应大于电动机启动过程中时的不平衡电流 Idz.min=KKΔmIe/n式中： Ie：电动机的额定电流 n：电流互感器的变比 KK：可靠系数，取 3~4 Δm：由于电流互感器变比未完全匹配产生的误差，一般取 0.1 在工程有用整定计算中可选取 Idz.min=（0.3~0.6）Ie/n。2）比率制动系数 K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数 K =KKKfzq Ktx Kc式中： Ktx：电流互感器的同型系数，Ktx=0.5 KK：可靠系数，取 2~3 Kc：电流互感器的比误差，取 0.1 Kfzq：非周期重量系数，取 1.5~2.0计算值 Kmax=0.3，但考虑电流互感器的饱和和暂态特性畸变的影响，在工程有用整定计算中可选取 K=0.5~1.03、相电流速断保护1）速断动作电流高值 IsdgIsdg = Kk / Ist式中，Ist：电动机启动电流（A） Kk：可靠系数，可取 Kk = 1.32）速断电流低值 IsddIsdd 可取 0.7~0.8Isdg，一般取 0.7Isdg3）速断动作时间 tsd当电动机回路用真空开关或少油开关做出口时，取 tsd =0.06s，当电动机回路用 FC 做出口时，应适当延时以保证熔丝熔断早于速断保护。4、电动机启动时间 tqd按电动机的实际启动时间并留有一定裕度整定，可取 tqd =1.2 倍实际启动时间。5、负序过流保护1）负序动作电流 I2dzI2dz 按躲过正常运行时允许的负序电流整定一般地，保护断相和反相等严重不平衡时，可取 I2dz =（0.6~0.8）Ie作为灵敏的不平衡保护时，可取 I2dz =（0.2~0.4）Ie2）负序动作时间常数 T2在母线二相短路时，电动机回路有很大的负序电流存在，因此，T2 应整定为大于外部两相短路的最长切除时间。在 FC 回路中，应躲过不对称短路时熔丝熔断，即负序保护不能抢在熔丝熔断前动作。3) 设定两段定时限保护6、接地保护保护装置的一次动作电流，按躲过被保护分支外部单相接地故障时，从被保护元件流出的电容电流及按最小灵敏系数 1.25 整定 Idz ≥Kk IcxIdz ≤(Ic∑-Icx)/1.25式中： Icx：被保护线路外部发生单相接地故障时，从被保护元件流出的电容电流 Ic∑：电网的总单相接地电容电流 Kk：可靠系数，可取 Kk=4~57、过热保护过热...
