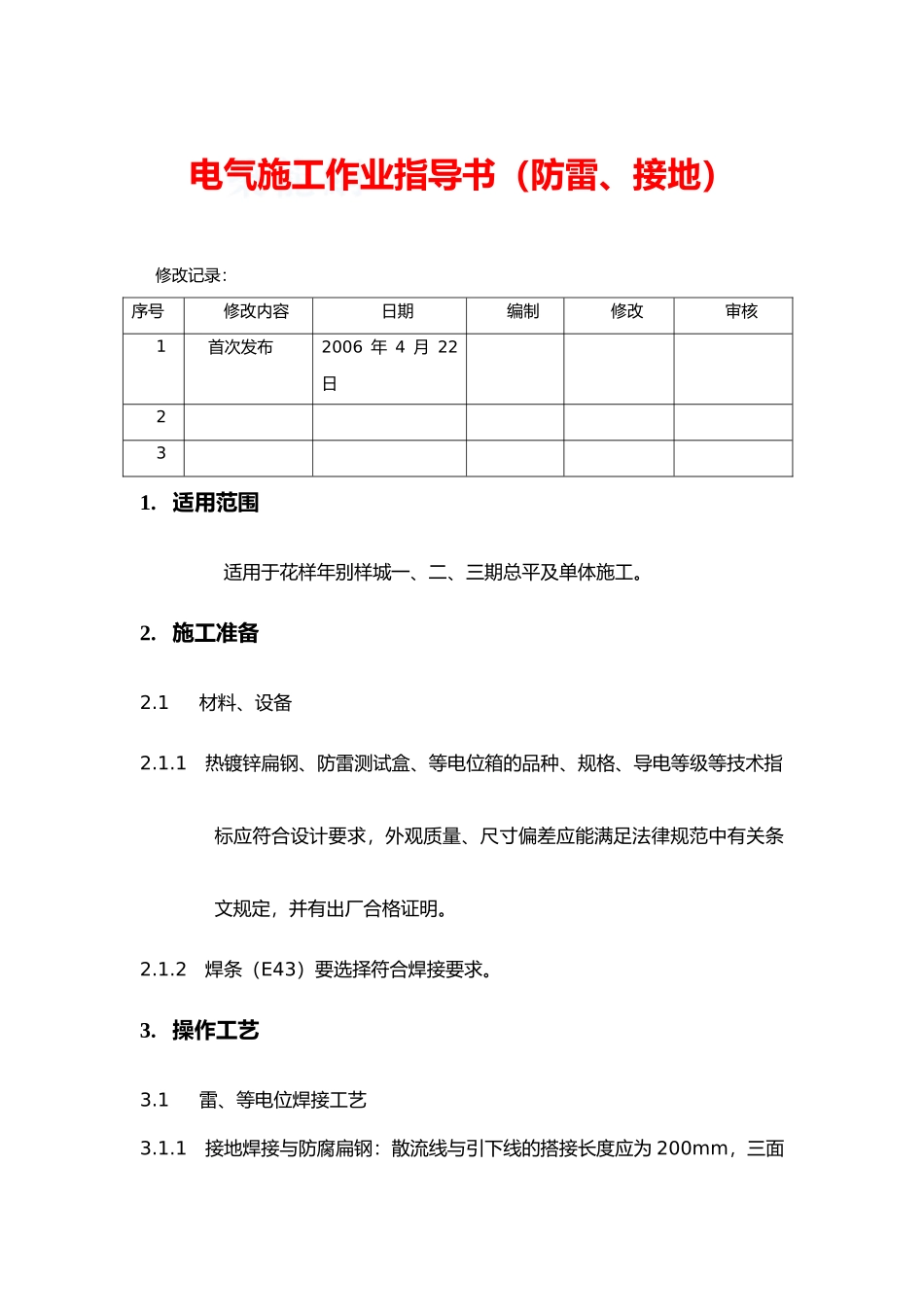

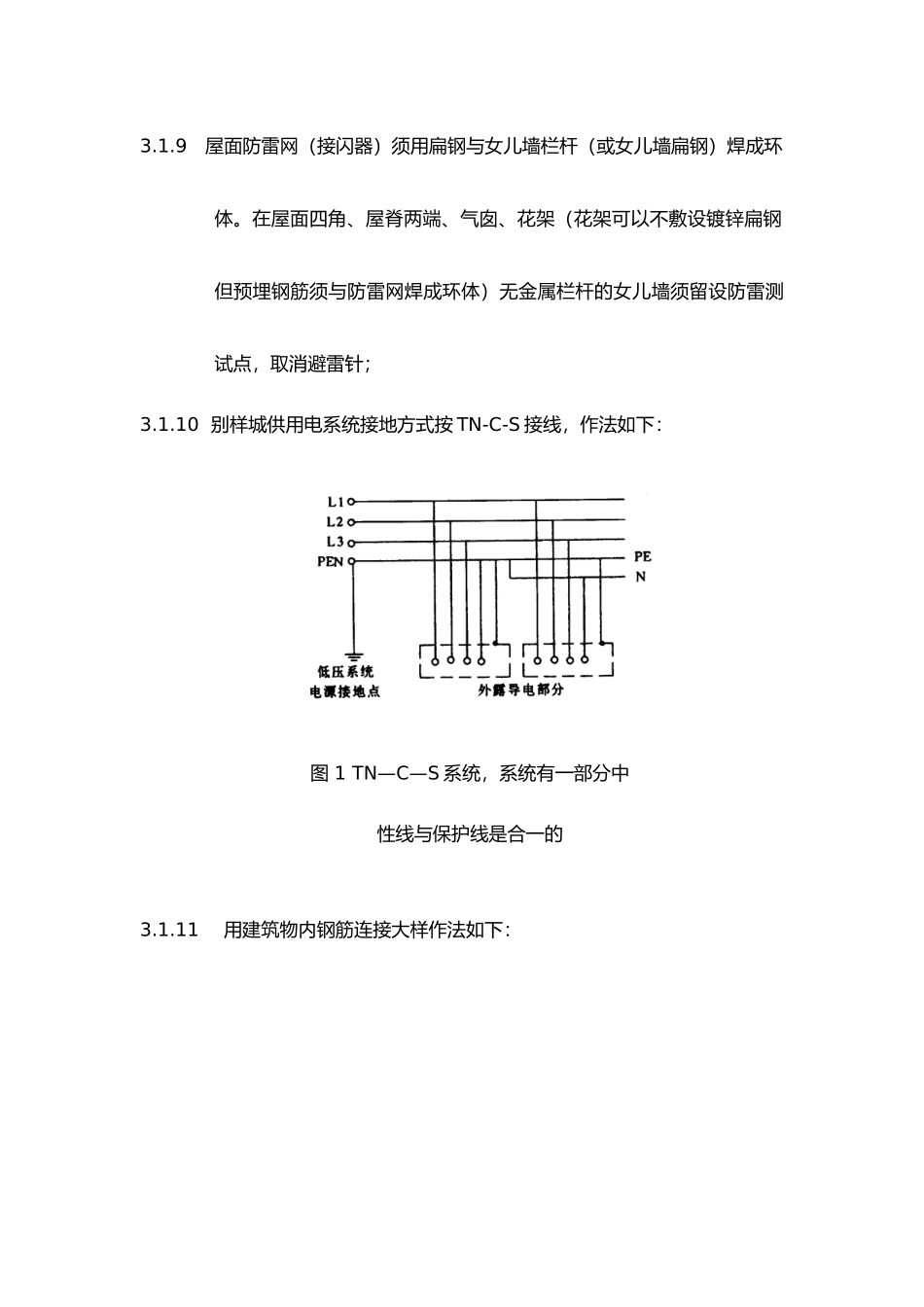

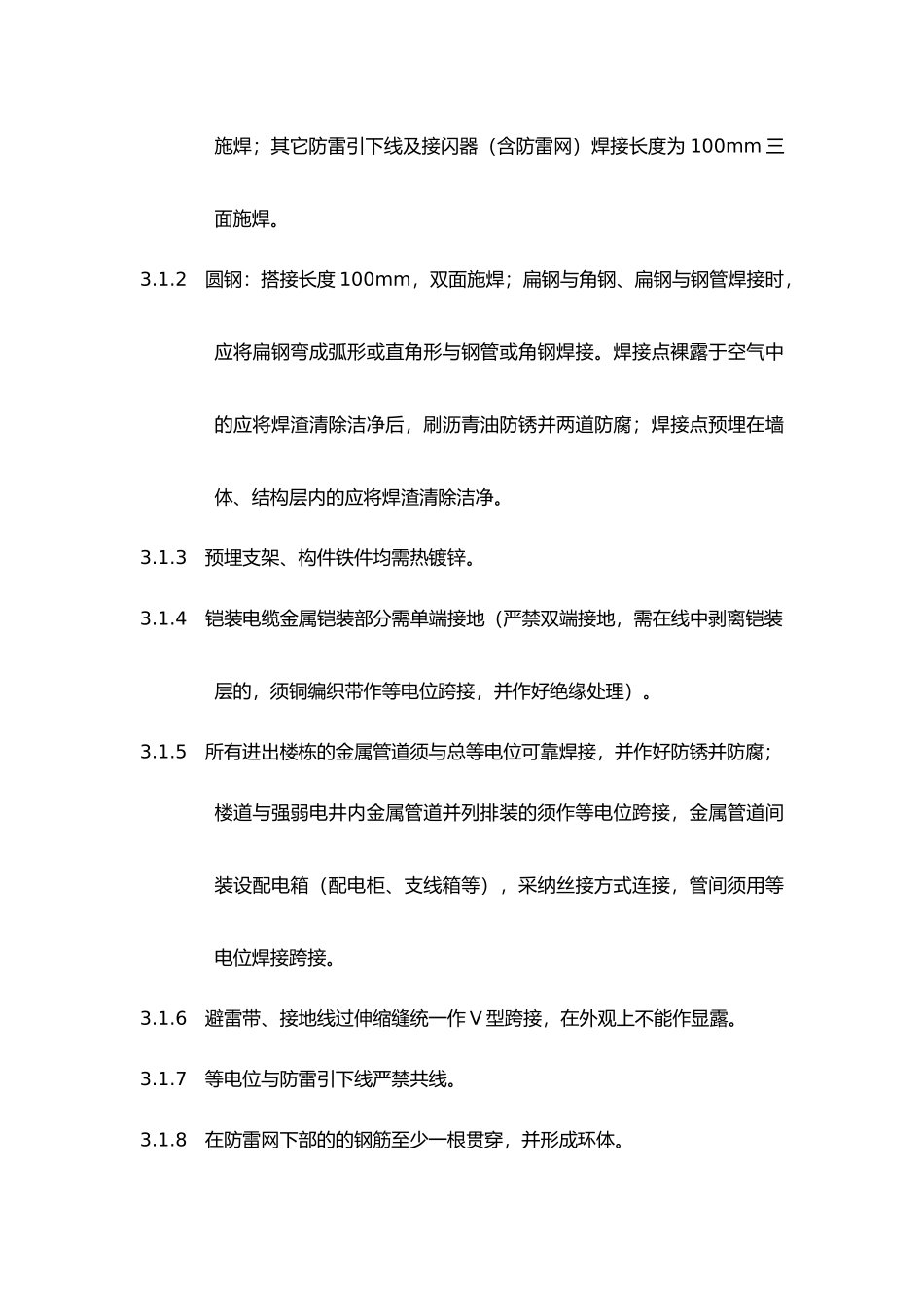

电气施工作业指导书（防雷、接地）修改记录：序号修改内容日期编制修改审核1首次发布2006 年 4 月 22日231. 适用范围适用于花样年别样城一、二、三期总平及单体施工。2. 施工准备2.1 材料、设备2.1.1 热镀锌扁钢、防雷测试盒、等电位箱的品种、规格、导电等级等技术指标应符合设计要求，外观质量、尺寸偏差应能满足法律规范中有关条文规定，并有出厂合格证明。2.1.2 焊条（E43）要选择符合焊接要求。3. 操作工艺3.1 雷、等电位焊接工艺3.1.1 接地焊接与防腐扁钢：散流线与引下线的搭接长度应为 200mm，三面施焊；其它防雷引下线及接闪器（含防雷网）焊接长度为 100mm 三面施焊。3.1.2 圆钢：搭接长度 100mm，双面施焊；扁钢与角钢、扁钢与钢管焊接时，应将扁钢弯成弧形或直角形与钢管或角钢焊接。焊接点裸露于空气中的应将焊渣清除洁净后，刷沥青油防锈并两道防腐；焊接点预埋在墙体、结构层内的应将焊渣清除洁净。3.1.3 预埋支架、构件铁件均需热镀锌。3.1.4 铠装电缆金属铠装部分需单端接地（严禁双端接地，需在线中剥离铠装层的，须铜编织带作等电位跨接，并作好绝缘处理）。3.1.5 所有进出楼栋的金属管道须与总等电位可靠焊接，并作好防锈并防腐；楼道与强弱电井内金属管道并列排装的须作等电位跨接，金属管道间装设配电箱（配电柜、支线箱等），采纳丝接方式连接，管间须用等电位焊接跨接。3.1.6 避雷带、接地线过伸缩缝统一作 V 型跨接，在外观上不能作显露。3.1.7 等电位与防雷引下线严禁共线。3.1.8 在防雷网下部的的钢筋至少一根贯穿，并形成环体。3.1.9 屋面防雷网（接闪器）须用扁钢与女儿墙栏杆（或女儿墙扁钢）焊成环体。在屋面四角、屋脊两端、气囱、花架（花架可以不敷设镀锌扁钢但预埋钢筋须与防雷网焊成环体）无金属栏杆的女儿墙须留设防雷测试点，取消避雷针；3.1.10 别样城供用电系统接地方式按 TN-C-S 接线，作法如下：图 1 TN—C—S 系统，系统有一部分中性线与保护线是合一的3.1.11用建筑物内钢筋连接大样作法如下：图 2 建筑物内总等电位联结图1—保护线（此部分可利用柱筋）；2—总等电位联结线；3—接地线；4—辅助等电位联结线；B—总等电位联结(接地)端子板； C—卫生间可导电部分；P—金属水管干线；T—散流线；N—等电位箱3.2 配电电气装置的接地3.2.1 工作于不接地、消弧线圈接地和高电阻接地系统、向建筑物电气装置(B类电气装置)供电的配电电气装置，其保护接地的接地电阻应...
