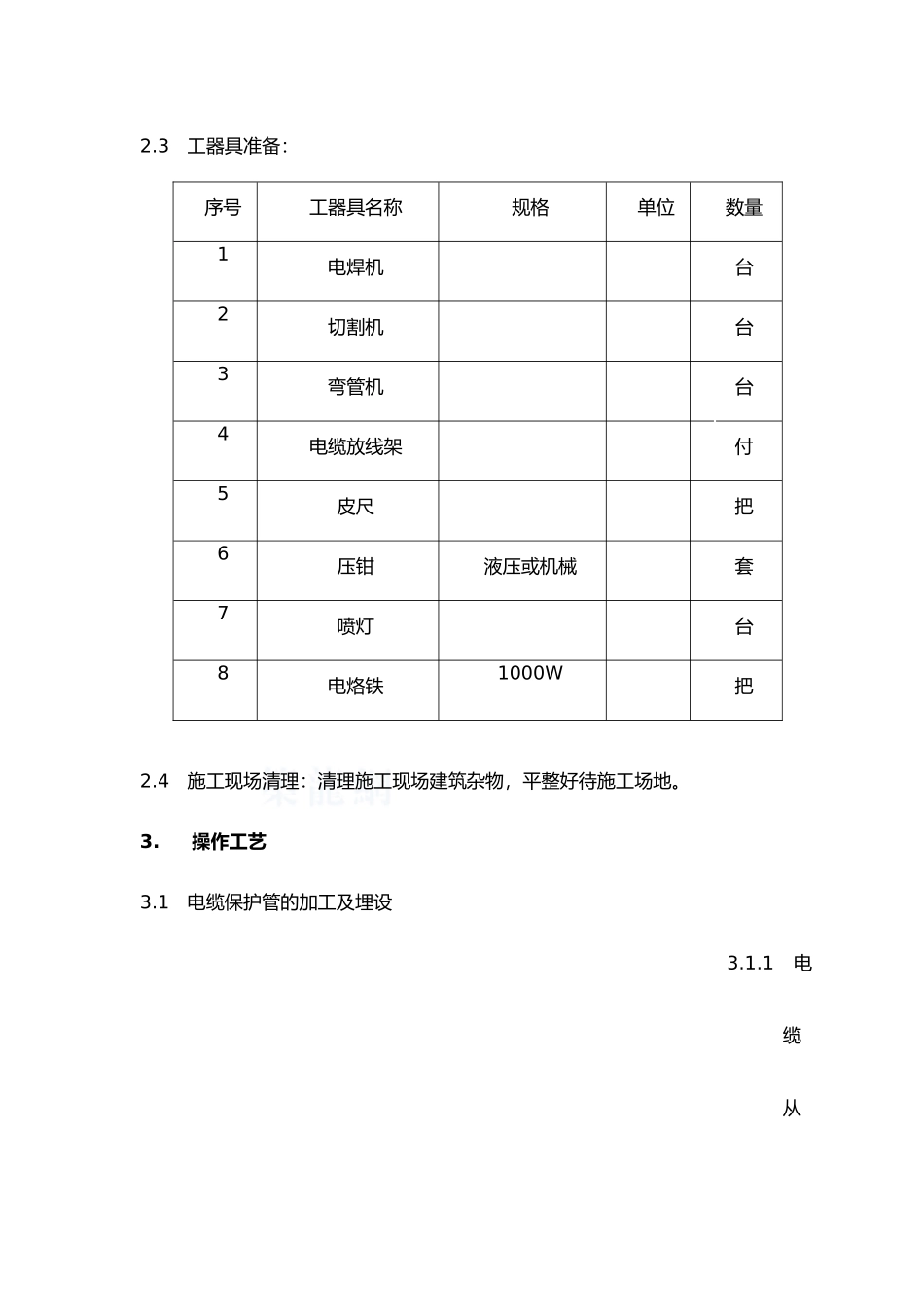

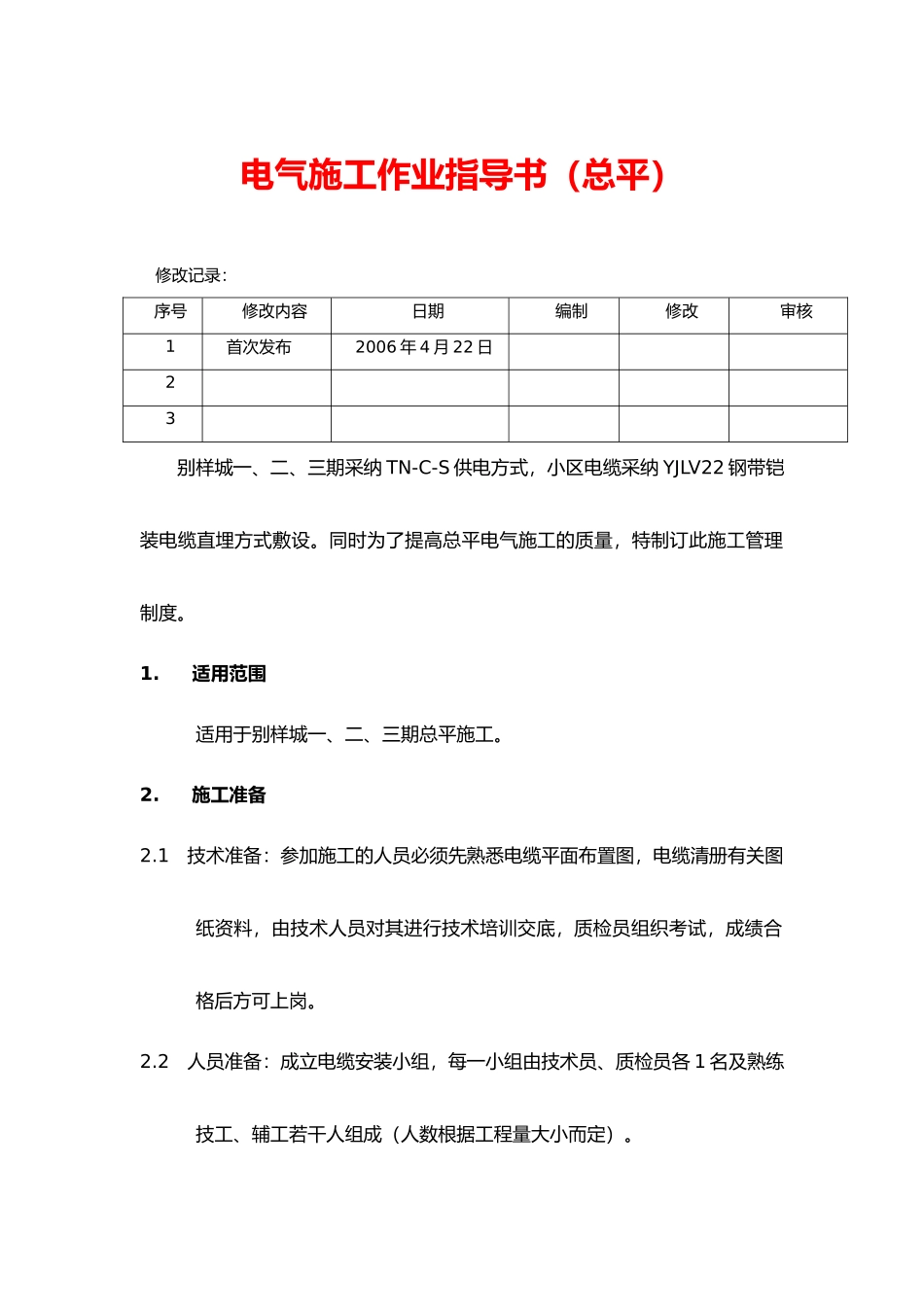

电气施工作业指导书（总平）修改记录：序号修改内容日期编制修改审核1首次发布2006 年 4 月 22 日23别样城一、二、三期采纳 TN-C-S 供电方式，小区电缆采纳 YJLV22 钢带铠装电缆直埋方式敷设。同时为了提高总平电气施工的质量，特制订此施工管理制度。1. 适用范围适用于别样城一、二、三期总平施工。2. 施工准备2.1 技术准备：参加施工的人员必须先熟悉电缆平面布置图，电缆清册有关图纸资料，由技术人员对其进行技术培训交底，质检员组织考试，成绩合格后方可上岗。2.2 人员准备：成立电缆安装小组，每一小组由技术员、质检员各 1 名及熟练技工、辅工若干人组成（人数根据工程量大小而定）。2.3 工器具准备：序号工器具名称规格单位数量1电焊机台2切割机台3弯管机台4电缆放线架付5皮尺把6压钳液压或机械套7喷灯台8电烙铁1000W把2.4 施工现场清理：清理施工现场建筑杂物，平整好待施工场地。3. 操作工艺3.1 电缆保护管的加工及埋设3.1.1 电缆从缆井至设备穿越道路及易动总平处须穿管（SC）敷设保护电缆免受损伤电缆保护管在土建道路施工时配合进行预埋电缆保护管一般采纳内外满镀锌钢管（低压流体输送用焊接钢管 SC），预埋前要对电缆管进行加工。3.1.2 电缆管使用钢锯下料电缆管的弯曲用液压或电动机械弯管机弯制弯制时使用与管子相适应的钢模电缆管的弯曲半径应符合于准备穿入的电缆的弯曲半径的要求。3.1.3 电缆管焊接时先对齐后点焊管表面后加套管满焊并作防锈防腐电缆管内不能有焊渣接缝内壁要光滑。3.1.4 电缆管埋设时必需固定牢固可以焊接或绑扎在基础钢筋上以防震捣混凝土时位置移动管子位置一般应对准柜体或箱体相应部位管子水平段应有一定坡度以便排水或须有相应防水措施。3.1.5 电缆管外壁应涂防腐漆，埋入混凝土中的部分可以不涂。3.2 电缆支架的配制和安装3.2.1 除直埋地下的电缆外，电缆都要敷设于支架上，电缆支架可采纳角钢架、装配式支架等。3.2.2 强电井施工时，应预埋好预埋铁板为电缆支架安装做好准备，支架尺寸据现场情况定。3.3 电缆敷设3.3.1 电缆应缠在盘上运输，人力推动时应顺电缆方向或盘上标明的箭头方向滚动，否则会造成松散、缠绞、放线困难。用车运输时，应将电缆盘立放于车上并临时固定。卸车时不许将盘抛下，要顺跳板滚下来或吊装。大电缆盘滚动较吃力，最好用铲车搬运。短电缆可按规定最小弯曲半径卷成圈，四点捆紧后搬运。3.3.2 电缆敷设目前为人工敷设，不具备工具敷设条件。...
