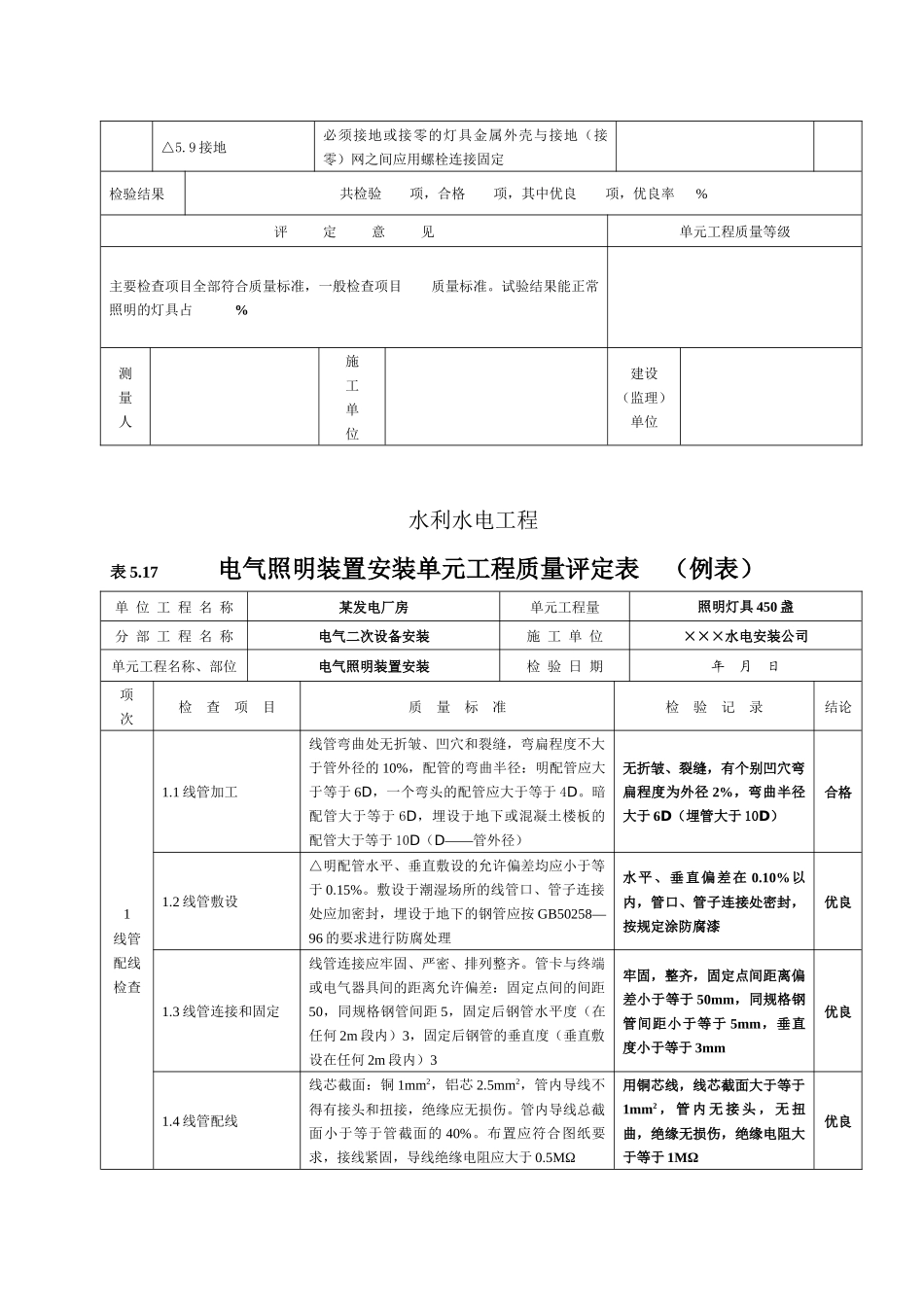

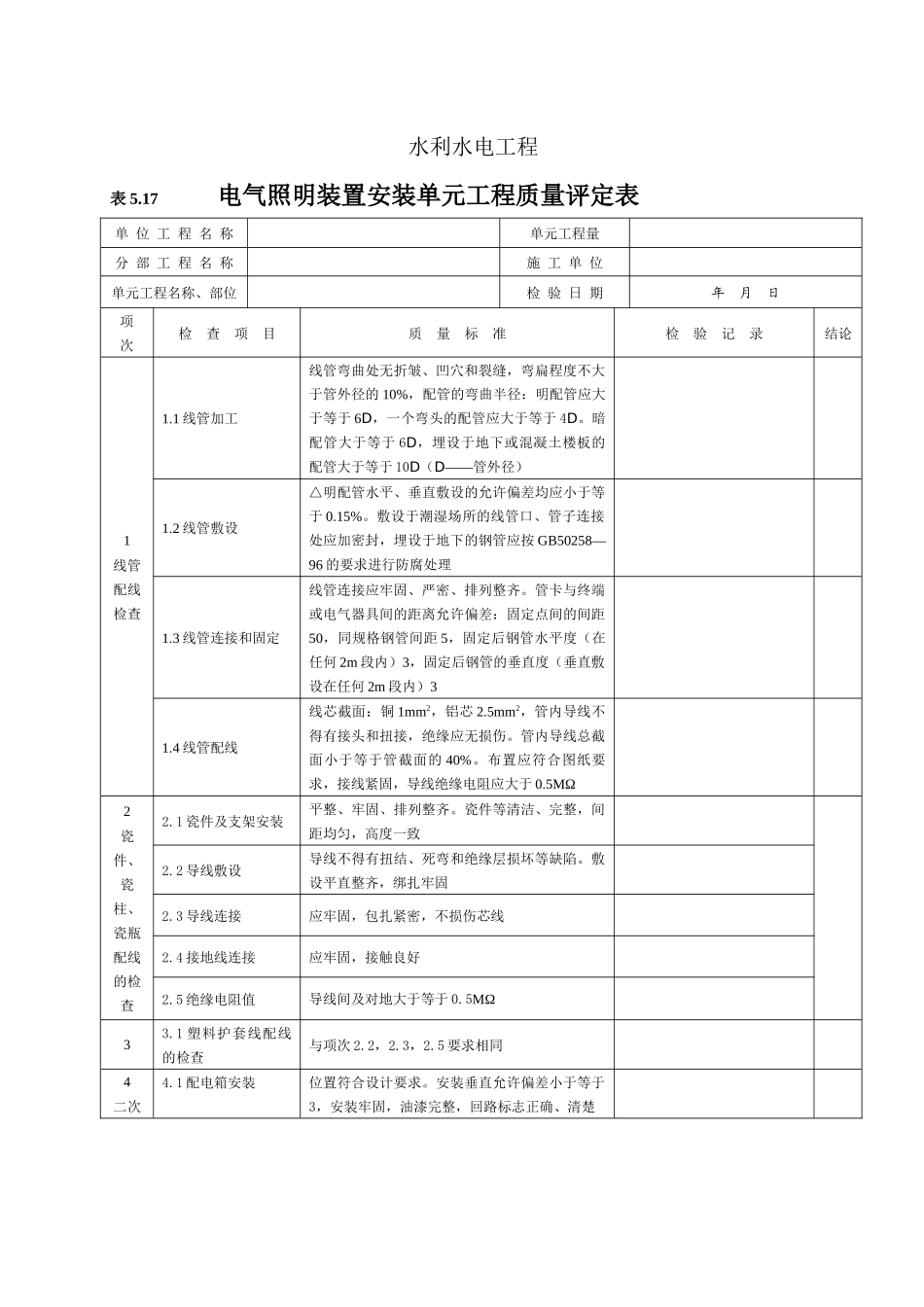

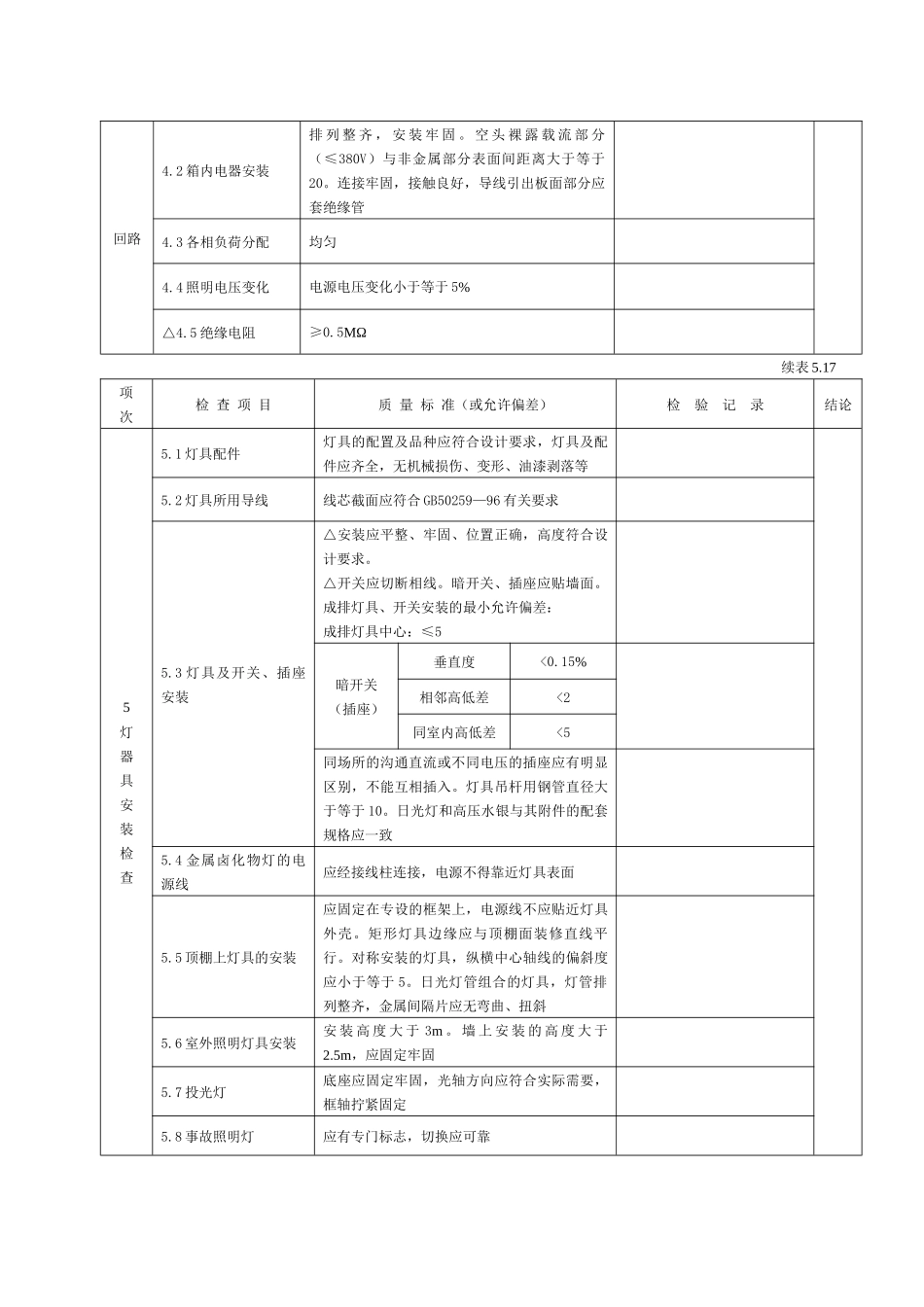

水利水电工程表 5.17 电气照明装置安装单元工程质量评定表 单 位 工 程 名 称单元工程量分 部 工 程 名 称施 工 单 位单元工程名称、部位检 验 日 期年 月 日项次检 查 项 目质 量 标 准检 验 记 录结论1线管配线检查1.1 线管加工线管弯曲处无折皱、凹穴和裂缝，弯扁程度不大于管外径的 10%，配管的弯曲半径：明配管应大于等于 6D，一个弯头的配管应大于等于 4D。暗配管大于等于 6D，埋设于地下或混凝土楼板的配管大于等于 10D（D——管外径）1.2 线管敷设△明配管水平、垂直敷设的允许偏差均应小于等于 0.15%。敷设于潮湿场所的线管口、管子连接处应加密封，埋设于地下的钢管应按 GB50258—96 的要求进行防腐处理1.3 线管连接和固定线管连接应牢固、严密、排列整齐。管卡与终端或电气器具间的距离允许偏差：固定点间的间距50，同规格钢管间距 5，固定后钢管水平度（在任何 2m 段内）3，固定后钢管的垂直度（垂直敷设在任何 2m 段内）31.4 线管配线线芯截面：铜 1mm2，铝芯 2.5mm2，管内导线不得有接头和扭接，绝缘应无损伤。管内导线总截面小于等于管截面的 40%。布置应符合图纸要求，接线紧固，导线绝缘电阻应大于 0.5MΩ2瓷件、瓷柱、瓷瓶配线的检查2.1 瓷件及支架安装平整、牢固、排列整齐。瓷件等清洁、完整，间距均匀，高度一致2.2 导线敷设导线不得有扭结、死弯和绝缘层损坏等缺陷。敷设平直整齐，绑扎牢固2.3 导线连接应牢固，包扎紧密，不损伤芯线2.4 接地线连接应牢固，接触良好2.5 绝缘电阻值导线间及对地大于等于 0.5MΩ33.1 塑料护套线配线的检查与项次 2.2，2.3，2.5 要求相同4二次4.1 配电箱安装位置符合设计要求。安装垂直允许偏差小于等于3，安装牢固，油漆完整，回路标志正确、清楚回路4.2 箱内电器安装排 列 整 齐 ， 安 装 牢 固 。 空 头 裸 露 载 流 部 分（≤380V）与非金属部分表面间距离大于等于20。连接牢固，接触良好，导线引出板面部分应套绝缘管4.3 各相负荷分配均匀4.4 照明电压变化电源电压变化小于等于 5%△4.5 绝缘电阻≥0.5MΩ续表 5.17项次检 查 项 目质 量 标 准（或允许偏差）检 验 记 录结论5灯器具安装检查5.1 灯具配件灯具的配置及品种应符合设计要求，灯具及配件应齐全，无机械损伤、变形、油漆剥落等5.2 灯具所用导线线芯截面应符合 GB50259—96 有关要求5.3 灯具及开关、插座安装△安装应平整、牢...
