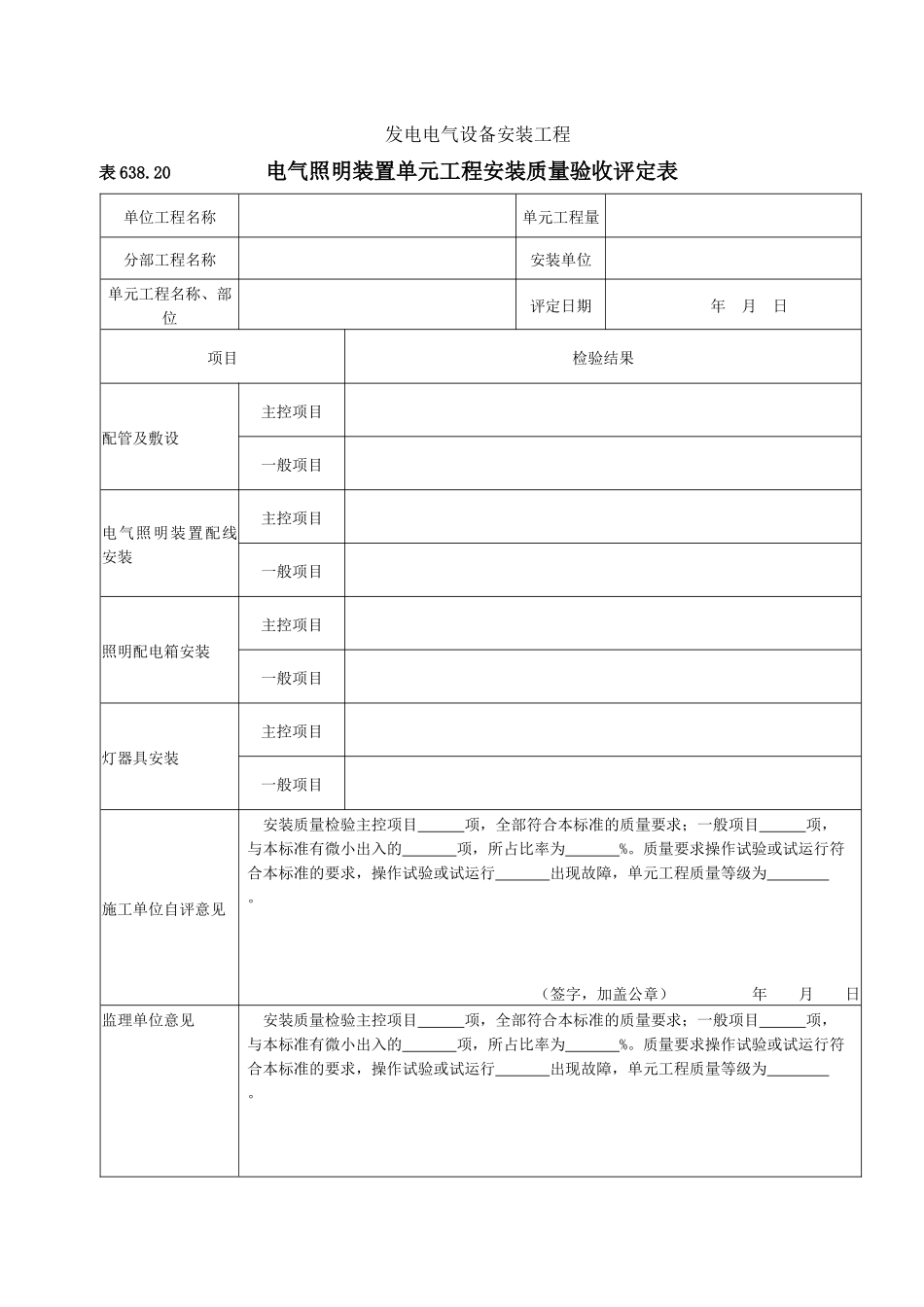

发电电气设备安装工程表 638.20 电气照明装置单元工程安装质量验收评定表单位工程名称单元工程量 分部工程名称安装单位单元工程名称、部位评定日期年 月 日项目检验结果配管及敷设主控项目一般项目电气照明装置配线安装主控项目一般项目照明配电箱安装主控项目一般项目灯器具安装主控项目一般项目施工单位自评意见安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。（签字，加盖公章） 年 月 日监理单位意见安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。（签字，加盖公章） 年 月 日发电电气设备安装工程表 638.20-1 配管及敷设单元工程（部分）质量检查表编号： 日期： 分部工程名称单元工程名称 安装内容安装单位开/完工日期年 月 日～ 年 月 日项次 检验项目质量标准检验结果检验人(签字)主控项目1 保 护 管加工应符合 GB50258 的规定2 配管1.路径、位置、方式符合设计文件要求；2.管路配置弯曲半径及弯曲度应符合 GB50303的规定；3.管口平整、光滑；4. 明 配 管 水 平 、 垂 直 敷 设 的 允 许 误 差 为0.15%，全长偏差不应大于管内径 1/23 接 线 盒安装1.装设位置符合设计文件要求；2.固定（埋设）牢固、无损伤4 管 路 连接1.固定均匀、合理；2.普通螺纹钢管连接牢固，跨接接地线焊接可靠；防爆螺纹钢管连接涂电力复合脂均匀，接地跨接线可靠；钢套管连接，管口对正，焊接牢固、严密；紧固螺钉连接，紧密，无松动；3.塑料管连接胶合牢固；4.暗配钢管与盒（箱）采纳焊接连接，管口宜高出盒（箱）内壁 3～5mm，并补涂防腐漆；明配钢管或暗配的镀锌钢管与盒（箱）连接采纳锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母 2～3 丝扣；5.过渡式，用软管保护，管口包扎紧密；用专用接头软管，连接可靠，密封良好5 其他1.隔离密封件填充光滑，无龟裂；2.管路处配合处密封良好；3.管理及附件防腐、接地或接零符合设计文件要求检查意见：主控项目共 项，其中符合本标准质量要求 项；一般项目共 项，其中符合本标准质量要求 项，与本标准有微...
