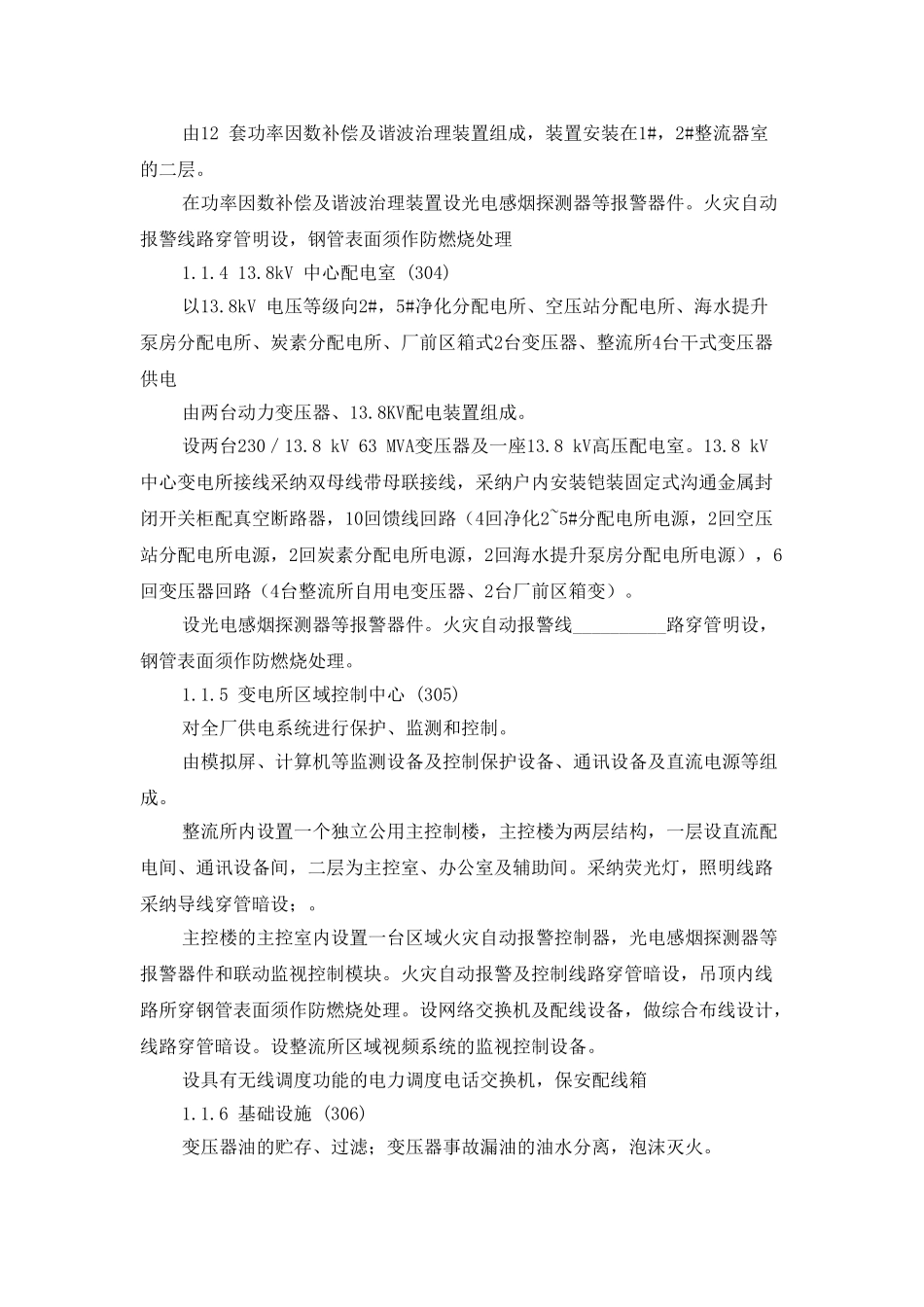

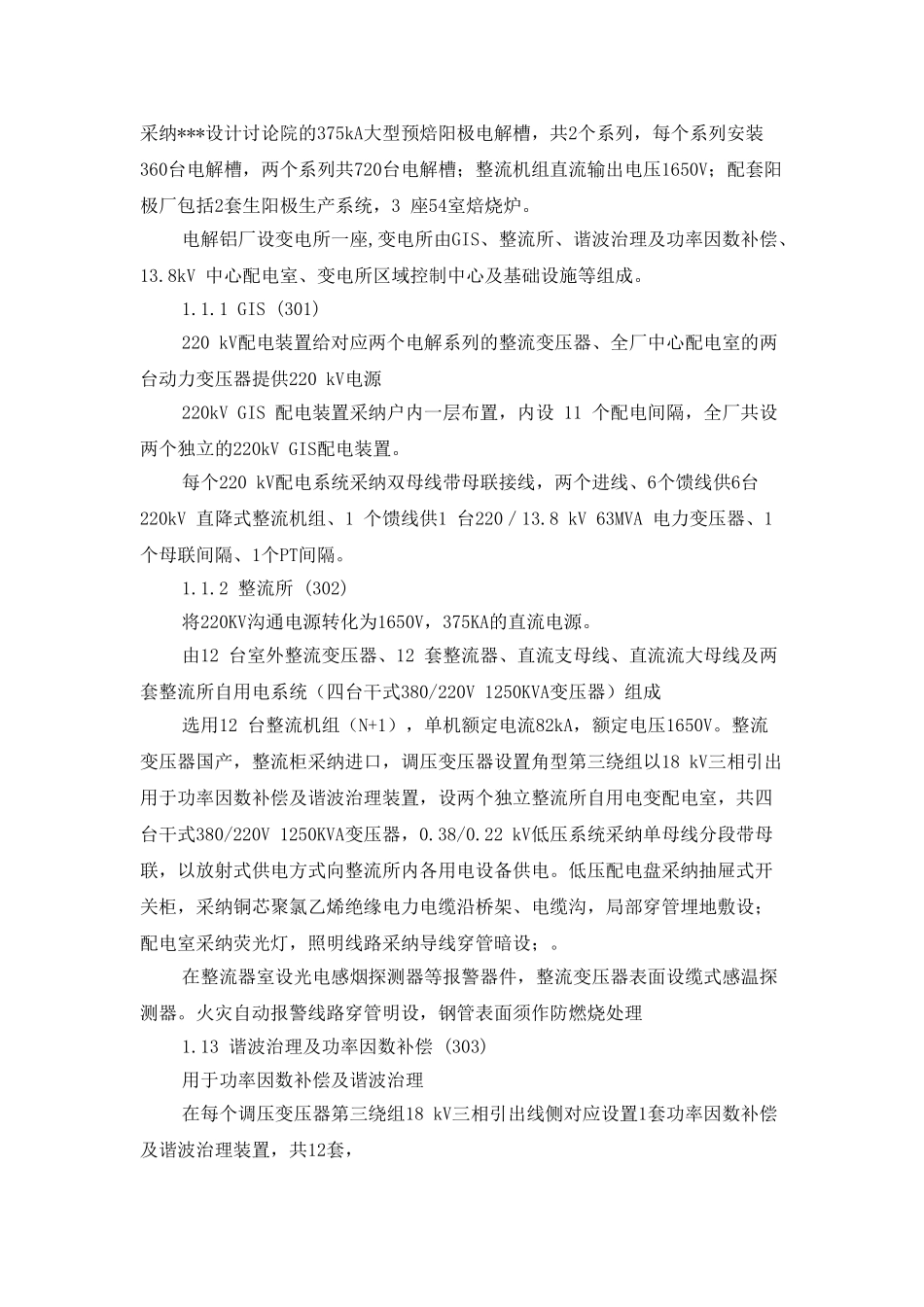

***变电所电气安装工程施工组织设计2008年5月6日1. 工程概况1.1 工程简介本项目为新建年产74 万吨电解铝厂及配套年产42 万吨阳极厂的海外工程，采纳***设计讨论院的375kA大型预焙阳极电解槽，共2个系列，每个系列安装360台电解槽，两个系列共720台电解槽；整流机组直流输出电压1650V；配套阳极厂包括2套生阳极生产系统，3 座54室焙烧炉。电解铝厂设变电所一座,变电所由GIS、整流所、谐波治理及功率因数补偿、13.8kV 中心配电室、变电所区域控制中心及基础设施等组成。1.1.1 GIS (301)220 kV配电装置给对应两个电解系列的整流变压器、全厂中心配电室的两台动力变压器提供220 kV电源220kV GIS 配电装置采纳户内一层布置，内设 11 个配电间隔，全厂共设两个独立的220kV GIS配电装置。每个220 kV配电系统采纳双母线带母联接线，两个进线、6个馈线供6台220kV 直降式整流机组、1 个馈线供1 台220／13.8 kV 63MVA 电力变压器、1个母联间隔、1个PT间隔。1.1.2 整流所 (302)将220KV沟通电源转化为1650V，375KA的直流电源。由12 台室外整流变压器、12 套整流器、直流支母线、直流流大母线及两套整流所自用电系统（四台干式380/220V 1250KVA变压器）组成选用12 台整流机组（N+1），单机额定电流82kA，额定电压1650V。整流变压器国产，整流柜采纳进口，调压变压器设置角型第三绕组以18 kV三相引出用于功率因数补偿及谐波治理装置，设两个独立整流所自用电变配电室，共四台干式380/220V 1250KVA变压器，0.38/0.22 kV低压系统采纳单母线分段带母联，以放射式供电方式向整流所内各用电设备供电。低压配电盘采纳抽屉式开关柜，采纳铜芯聚氯乙烯绝缘电力电缆沿桥架、电缆沟，局部穿管埋地敷设；配电室采纳荧光灯，照明线路采纳导线穿管暗设；。在整流器室设光电感烟探测器等报警器件，整流变压器表面设缆式感温探测器。火灾自动报警线路穿管明设，钢管表面须作防燃烧处理1.13 谐波治理及功率因数补偿 (303)用于功率因数补偿及谐波治理在每个调压变压器第三绕组18 kV三相引出线侧对应设置1套功率因数补偿及谐波治理装置，共12套，由12 套功率因数补偿及谐波治理装置组成，装置安装在1#，2#整流器室的二层。在功率因数补偿及谐波治理装置设光电感烟探测器等报警器件。火灾自动报警线路穿管明设，钢管表面须作防燃烧处理1.1.4 13.8kV 中心配电室 (304)以13.8kV 电压等级向2#，5#净化分配电所、空压站分配电所、海水提升泵房分配...
