碗扣式脚手架结构设计计算

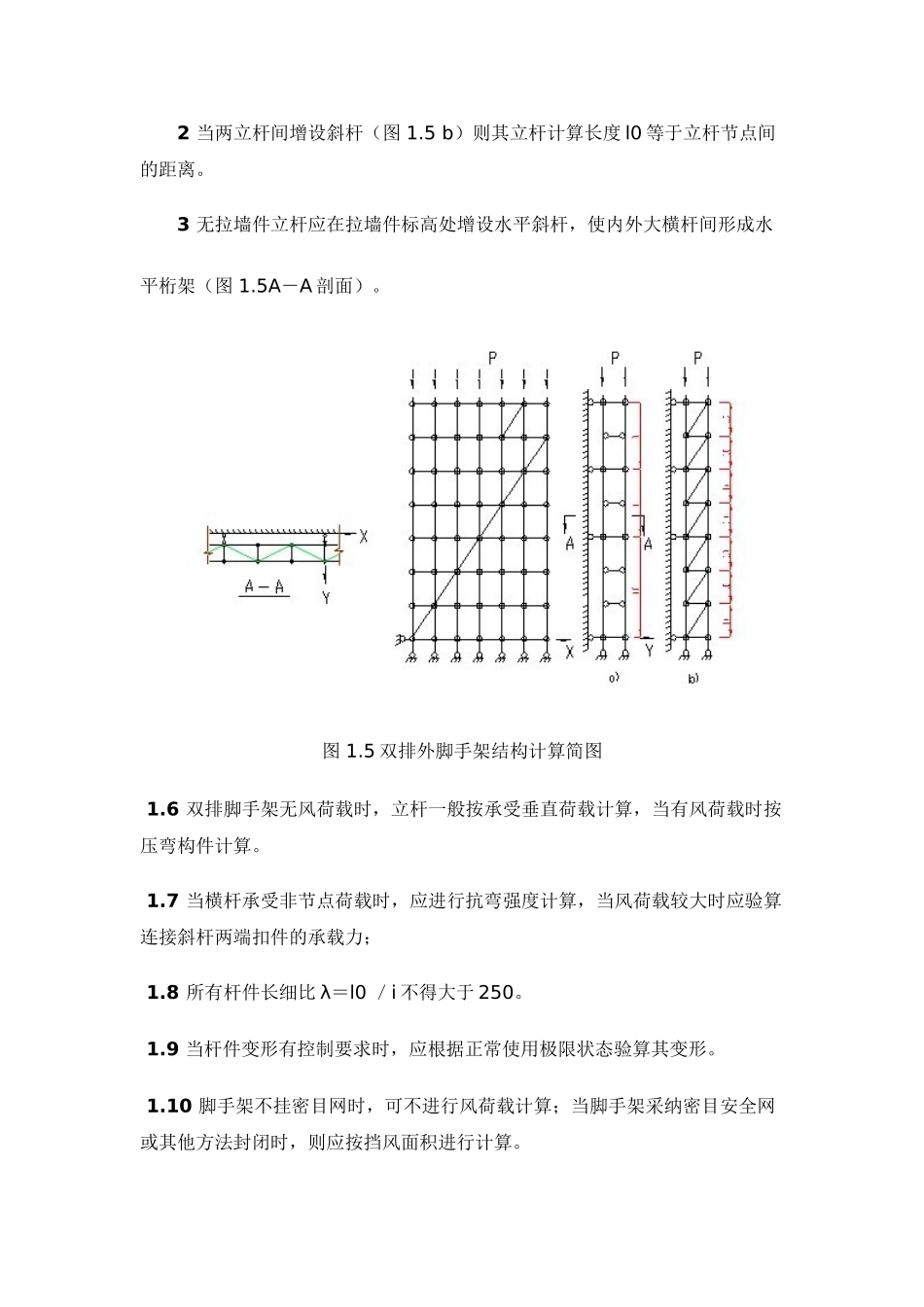

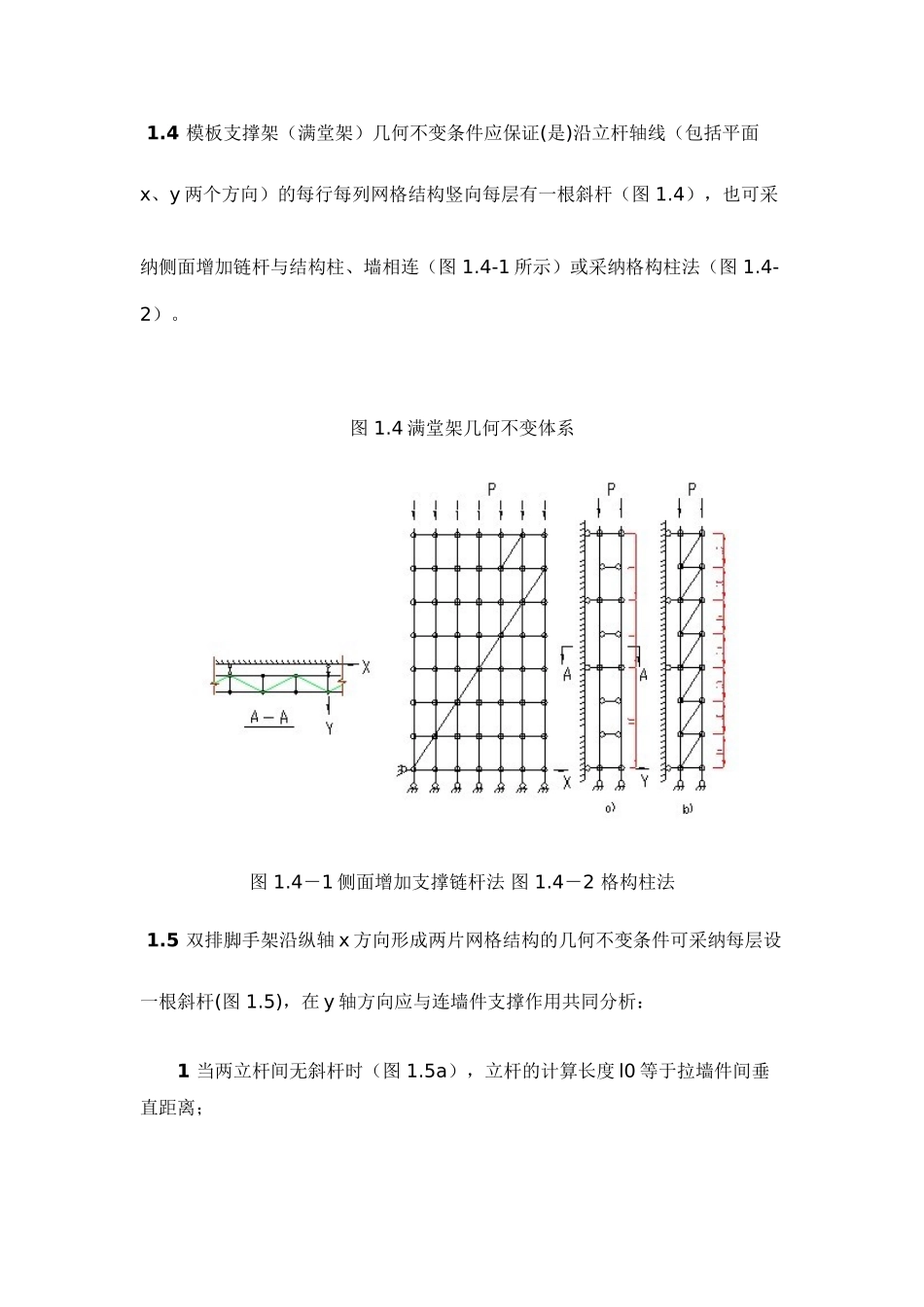

碗扣式脚手架结构设计计算1 基本设计规定： 1.1 本法律规范的结构设计依据《建筑结构设计统一标准》GBJ68-84、《建筑结构荷载法律规范》GB5009-2001 和《钢结构设计法律规范》GB50017-2025 及《冷弯薄壁型钢结构技术法律规范》GB50018-2025 等国家标准的规定。采纳概率理论为基础的极限状态设计法，以分项系数的设计表达式进行设计。 1.2 脚手架的结构设计应保证整体结构形成几何不变体系，以“结构计算简图”为依据进行结构计算。脚手架立、横、斜杆组成的节点视为“铰接”。 1.3 脚手架立、横杆构成网格体系几何不变条件应保证(满足)网格的每层有一根斜杆（图 1.3）。图 1.3 网络结构几何不变条件 1.4 模板支撑架（满堂架）几何不变条件应保证(是)沿立杆轴线（包括平面x、y 两个方向）的每行每列网格结构竖向每层有一根斜杆（图 1.4），也可采纳侧面增加链杆与结构柱、墙相连（图 1.4-1 所示）或采纳格构柱法（图 1.4-2）。图 1.4 满堂架几何不变体系图 1.4－1 侧面增加支撑链杆法 图 1.4－2 格构柱法 1.5 双排脚手架沿纵轴 x 方向形成两片网格结构的几何不变条件可采纳每层设一根斜杆(图 1.5)，在 y 轴方向应与连墙件支撑作用共同分析： 1 当两立杆间无斜杆时（图 1.5a），立杆的计算长度 l0 等于拉墙件间垂直距离； 2 当两立杆间增设斜杆（图 1.5 b）则其立杆计算长度 l0 等于立杆节点间的距离。 3 无拉墙件立杆应在拉墙件标高处增设水平斜杆，使内外大横杆间形成水平桁架（图 1.5A－A 剖面）。图 1.5 双排外脚手架结构计算简图 1.6 双排脚手架无风荷载时，立杆一般按承受垂直荷载计算，当有风荷载时按压弯构件计算。 1.7 当横杆承受非节点荷载时，应进行抗弯强度计算，当风荷载较大时应验算连接斜杆两端扣件的承载力； 1.8 所有杆件长细比 λ＝l0 ／i 不得大于 250。 1.9 当杆件变形有控制要求时，应根据正常使用极限状态验算其变形。 1.10 脚手架不挂密目网时，可不进行风荷载计算；当脚手架采纳密目安全网或其他方法封闭时，则应按挡风面积进行计算。 2 施工设计 2.1 施工设计应包括以下内容： 1 工程概况：说明所服务对象的主要情况，外脚手架应说明所建主体结构高度，平面形状及尺寸；模板支撑架应按平面图说明标准楼层的梁板结构。 2 架体结构设计和计算： 第一步：制定方案； 第二步：荷载计算； 第三步：最不利位置立杆、横杆、斜杆强度验算，连墙件及基...
