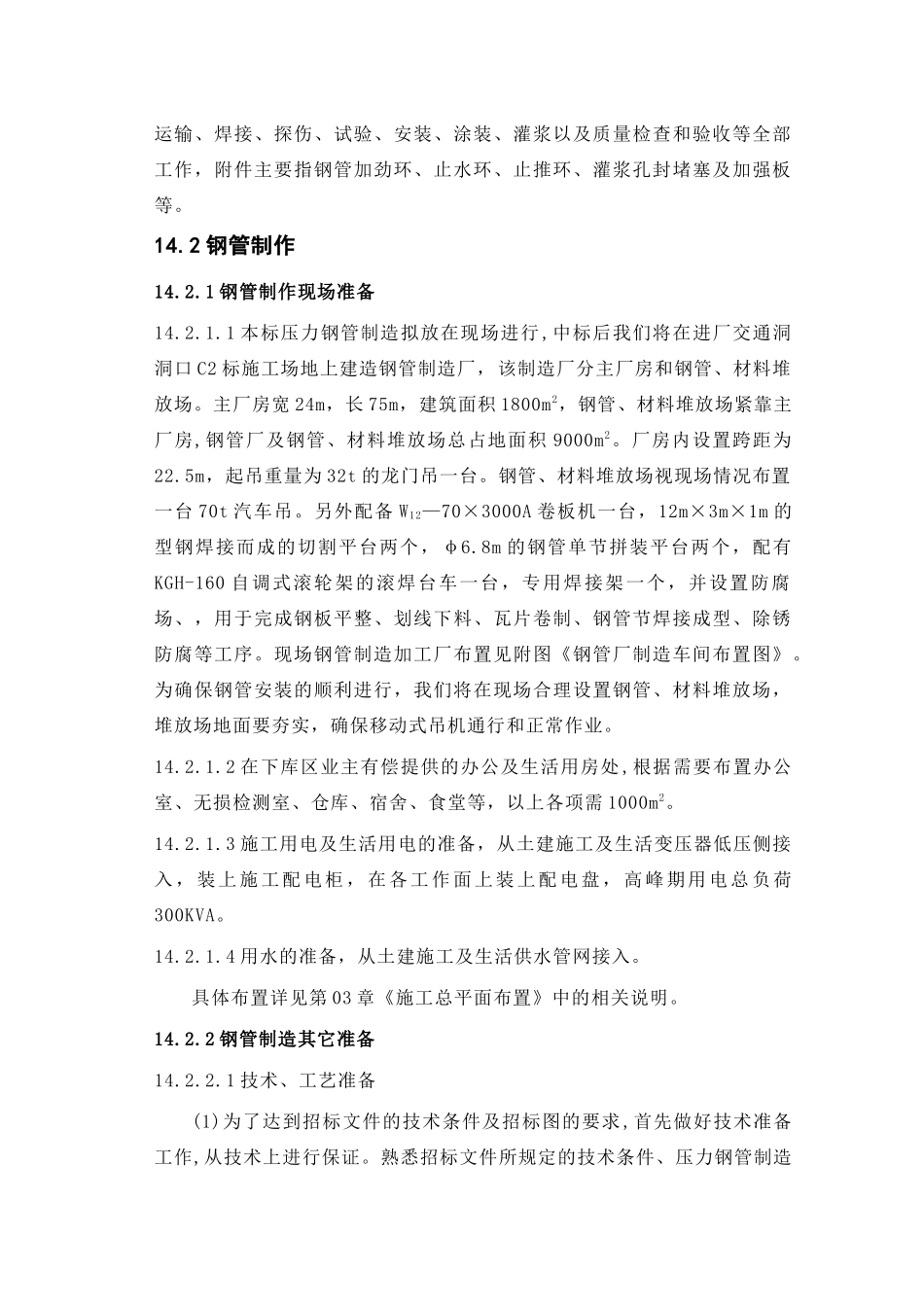

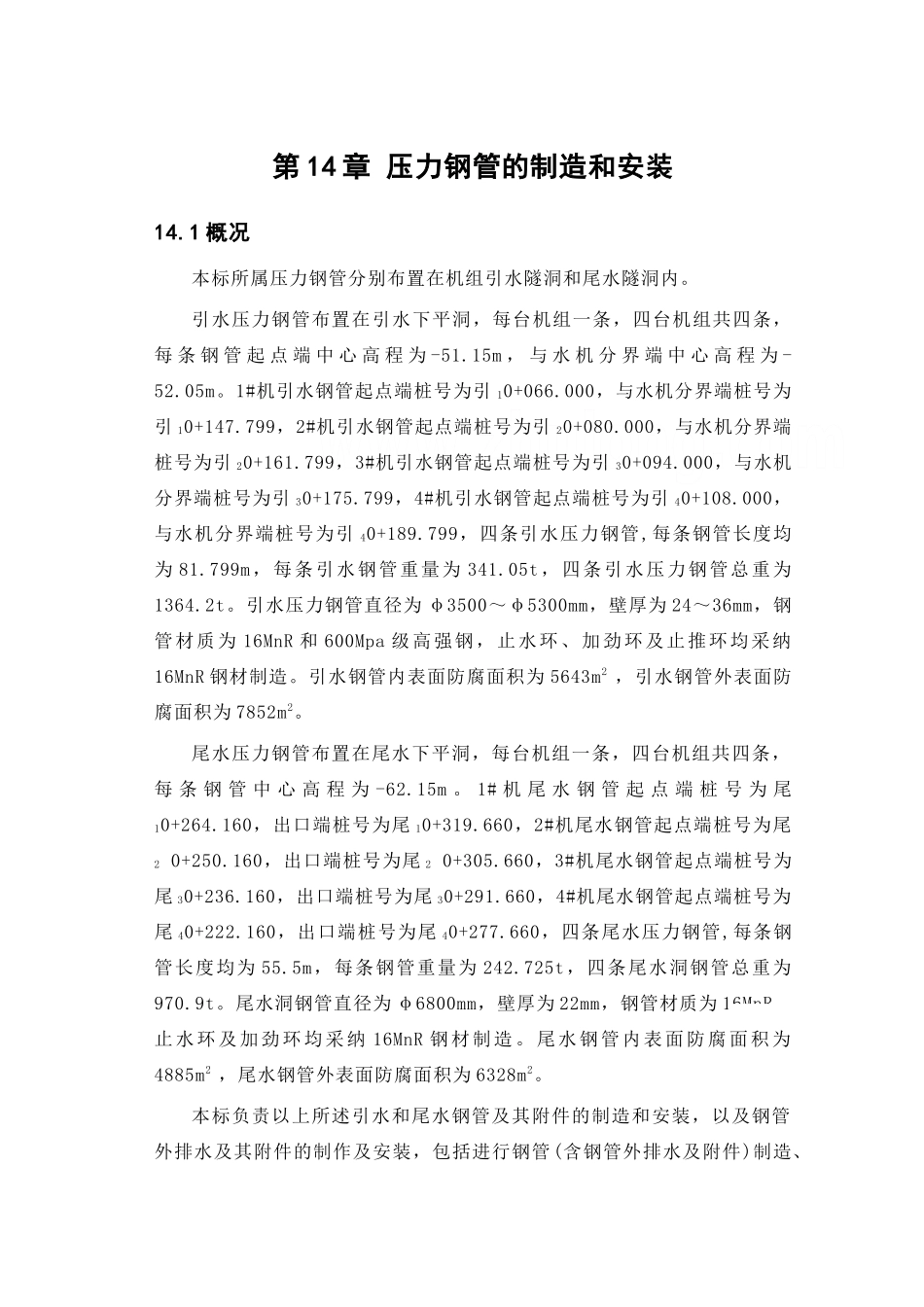

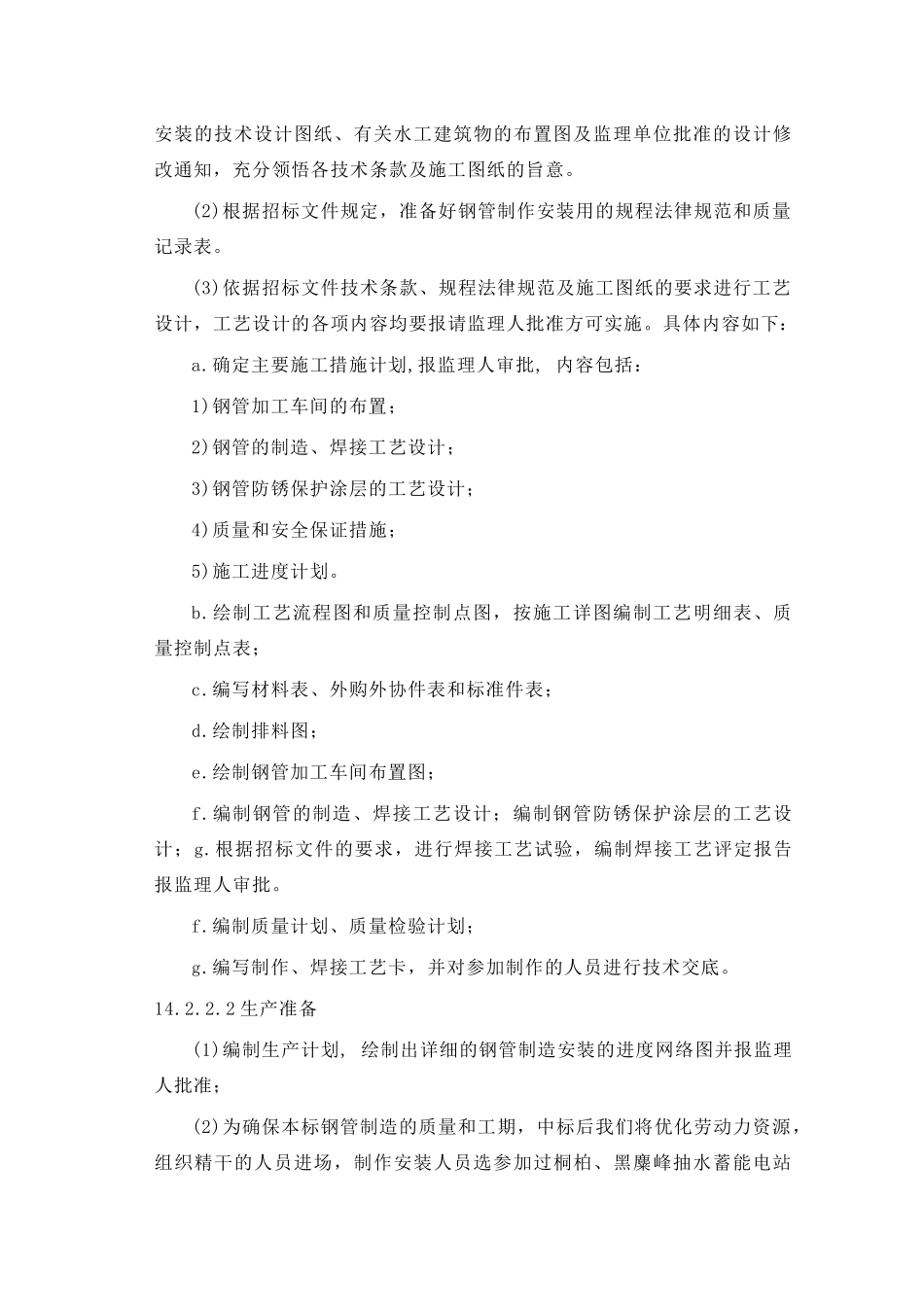

第 14 章 压力钢管的制造和安装14.1 概况本标所属压力钢管分别布置在机组引水隧洞和尾水隧洞内。引水压力钢管布置在引水下平洞，每台机组一条，四台机组共四条，每 条 钢 管 起 点 端 中 心 高 程 为 -51.15m ， 与 水 机 分 界 端 中 心 高 程 为 -52.05m。1#机引水钢管起点端桩号为引 10+066.000，与水机分界端桩号为引 10+147.799，2#机引水钢管起点端桩号为引 20+080.000，与水机分界端桩号为引 20+161.799，3#机引水钢管起点端桩号为引 30+094.000，与水机分界端桩号为引 30+175.799，4#机引水钢管起点端桩号为引 40+108.000，与水机分界端桩号为引 40+189.799，四条引水压力钢管,每条钢管长度均为 81.799m，每条引水钢管重量为 341.05t，四条引水压力钢管总重为1364.2t。引水压力钢管直径为 φ3500～φ5300mm，壁厚为 24～36mm，钢管材质为 16MnR 和 600Mpa 级高强钢，止水环、加劲环及止推环均采纳16MnR 钢材制造。引水钢管内表面防腐面积为 5643m2 ，引水钢管外表面防腐面积为 7852m2。尾水压力钢管布置在尾水下平洞，每台机组一条，四台机组共四条，每 条 钢 管 中 心 高 程 为 -62.15m 。 1# 机 尾 水 钢 管 起 点 端 桩 号 为 尾10+264.160，出口端桩号为尾 10+319.660，2#机尾水钢管起点端桩号为尾2 0+250.160，出口端桩号为尾 2 0+305.660，3#机尾水钢管起点端桩号为尾 30+236.160，出口端桩号为尾 30+291.660，4#机尾水钢管起点端桩号为尾 40+222.160，出口端桩号为尾 40+277.660，四条尾水压力钢管,每条钢管长度均为 55.5m，每条钢管重量为 242.725t，四条尾水洞钢管总重为970.9t。尾水洞钢管直径为 φ6800mm，壁厚为 22mm，钢管材质为 16MnR，止水环及加劲环均采纳 16MnR 钢材制造。尾水钢管内表面防腐面积为4885m2 ，尾水钢管外表面防腐面积为 6328m2。本标负责以上所述引水和尾水钢管及其附件的制造和安装，以及钢管外排水及其附件的制作及安装，包括进行钢管(含钢管外排水及附件)制造、运输、焊接、探伤、试验、安装、涂装、灌浆以及质量检查和验收等全部工作，附件主要指钢管加劲环、止水环、止推环、灌浆孔封堵塞及加强板等。14.2 钢管制作14.2.1 钢管制作现场准备14.2.1.1 本标压力钢管制造拟放在现场进行,中标后我们将在进厂交通洞洞口 C2 标施工场地上建造钢管制造厂，该制造厂分主厂房和钢管、材料堆放场。主厂房宽 24m...
