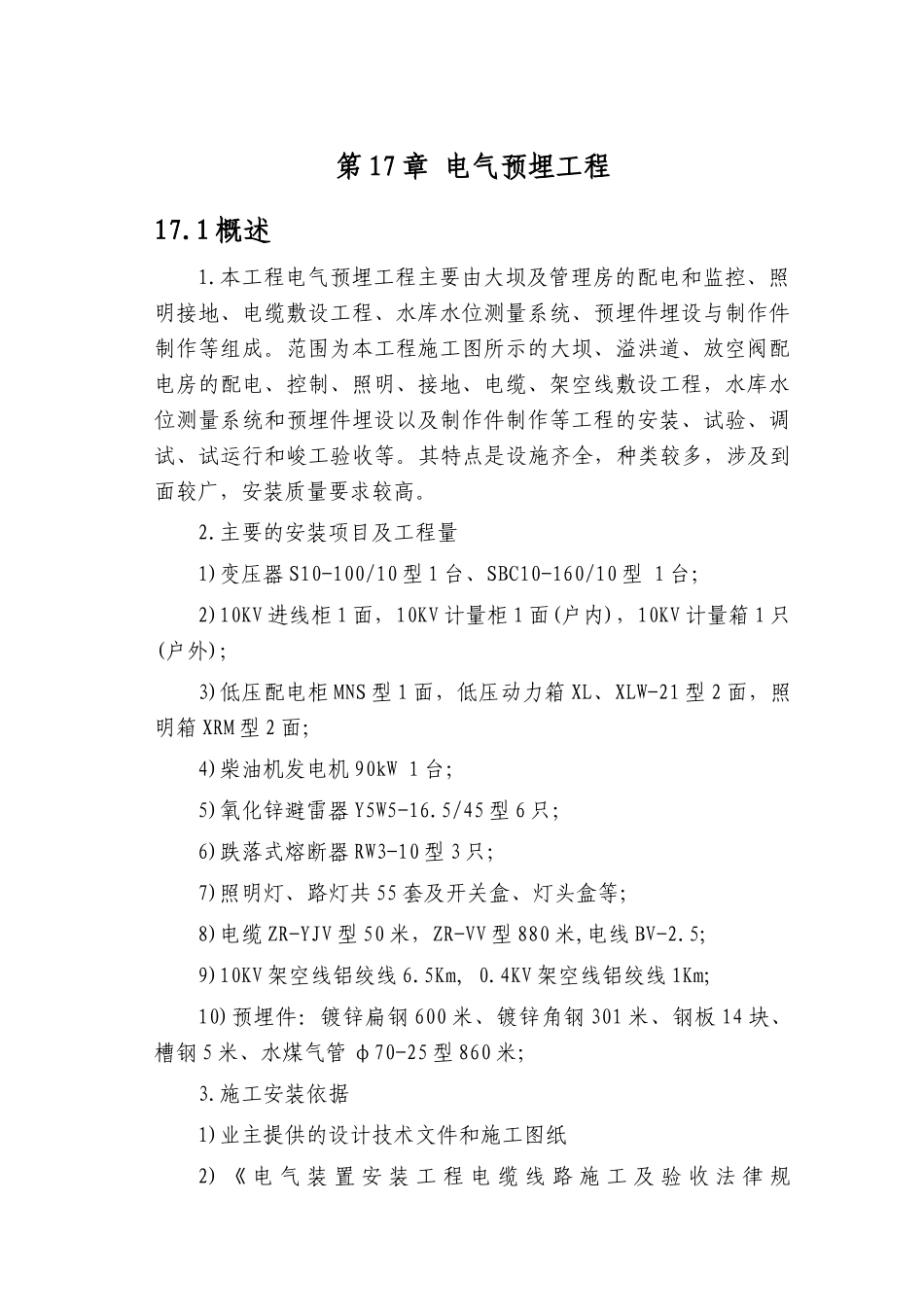

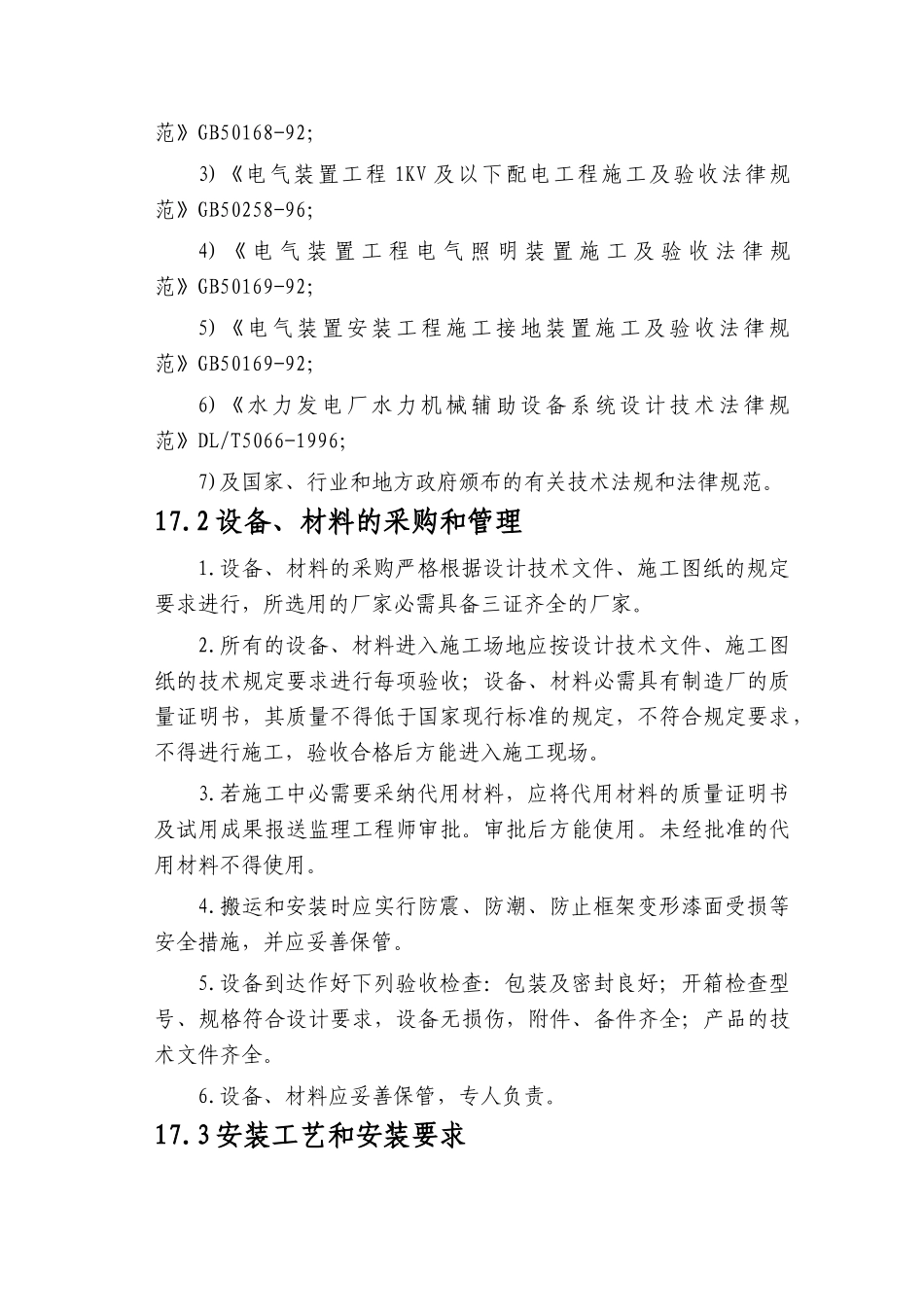

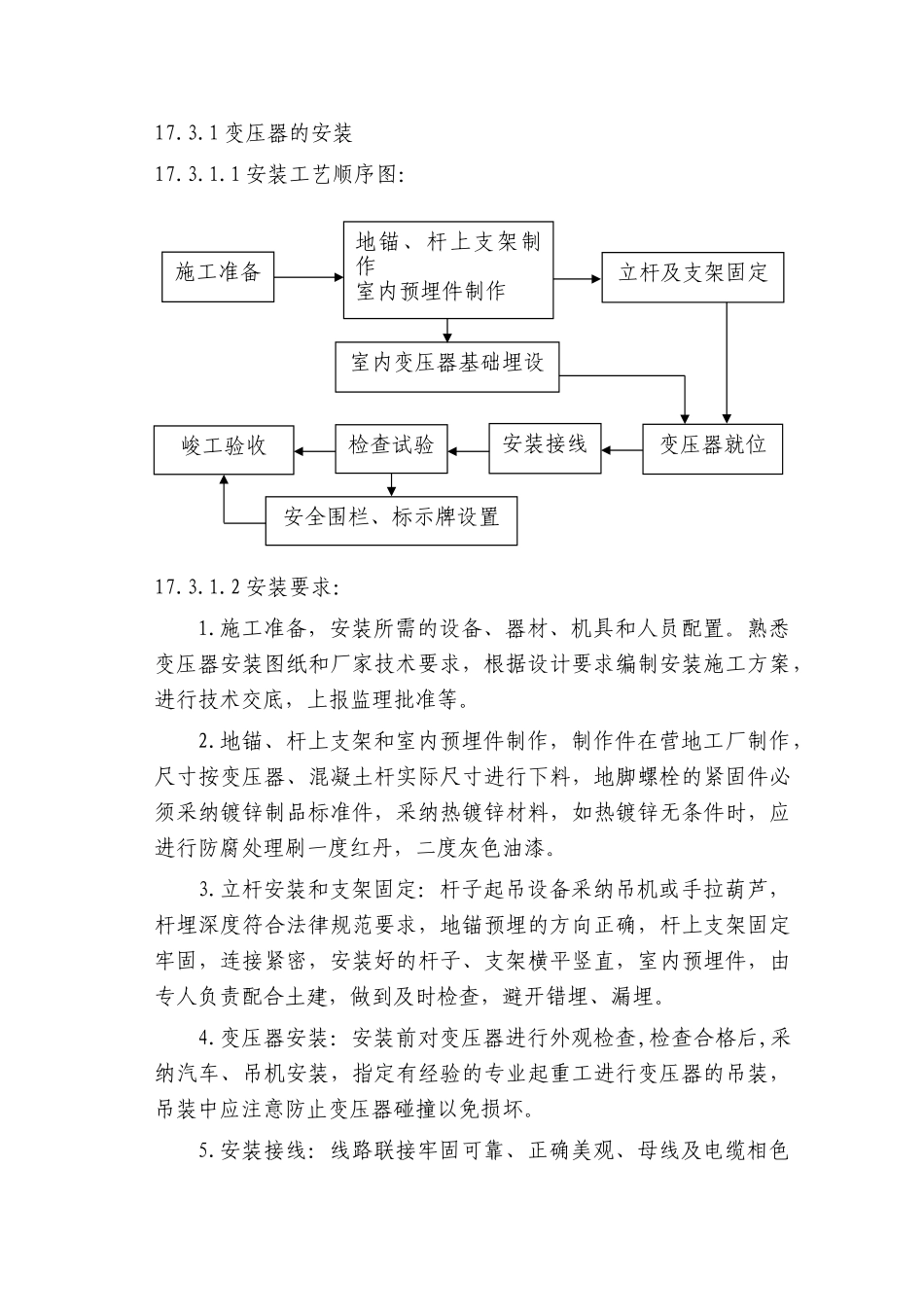

第 17 章 电气预埋工程17.1 概述1.本工程电气预埋工程主要由大坝及管理房的配电和监控、照明接地、电缆敷设工程、水库水位测量系统、预埋件埋设与制作件制作等组成。范围为本工程施工图所示的大坝、溢洪道、放空阀配电房的配电、控制、照明、接地、电缆、架空线敷设工程，水库水位测量系统和预埋件埋设以及制作件制作等工程的安装、试验、调试、试运行和峻工验收等。其特点是设施齐全，种类较多，涉及到面较广，安装质量要求较高。2.主要的安装项目及工程量1)变压器 S10-100/10 型 1 台、SBC10-160/10 型 1 台；2)10KV 进线柜 1 面，10KV 计量柜 1 面(户内)，10KV 计量箱 1 只(户外)；3)低压配电柜 MNS 型 1 面，低压动力箱 XL、XLW-21 型 2 面，照明箱 XRM 型 2 面；4)柴油机发电机 90kW 1 台；5)氧化锌避雷器 Y5W5-16.5/45 型 6 只；6)跌落式熔断器 RW3-10 型 3 只；7)照明灯、路灯共 55 套及开关盒、灯头盒等；8)电缆 ZR-YJV 型 50 米，ZR-VV 型 880 米,电线 BV-2.5;9)10KV 架空线铝绞线 6.5Km, 0.4KV 架空线铝绞线 1Km;10)预埋件：镀锌扁钢 600 米、镀锌角钢 301 米、钢板 14 块、槽钢 5 米、水煤气管 φ70-25 型 860 米；3.施工安装依据1)业主提供的设计技术文件和施工图纸2) 《 电 气 装 置 安 装 工 程 电 缆 线 路 施 工 及 验 收 法 律 规范》GB50168-92；3)《电气装置工程 1KV 及以下配电工程施工及验收法律规范》GB50258-96；4) 《 电 气 装 置 工 程 电 气 照 明 装 置 施 工 及 验 收 法 律 规范》GB50169-92；5)《电气装置安装工程施工接地装置施工及验收法律规范》GB50169-92；6)《水力发电厂水力机械辅助设备系统设计技术法律规范》DL/T5066-1996；7)及国家、行业和地方政府颁布的有关技术法规和法律规范。17.2 设备、材料的采购和管理1.设备、材料的采购严格根据设计技术文件、施工图纸的规定要求进行，所选用的厂家必需具备三证齐全的厂家。2.所有的设备、材料进入施工场地应按设计技术文件、施工图纸的技术规定要求进行每项验收；设备、材料必需具有制造厂的质量证明书，其质量不得低于国家现行标准的规定，不符合规定要求，不得进行施工，验收合格后方能进入施工现场。3.若施工中必需要采纳代用材料，应将代用材料的质量证明书及试用成果报送监理工程师审批。审批后方能使用。未经批准的代用材料不得使...
