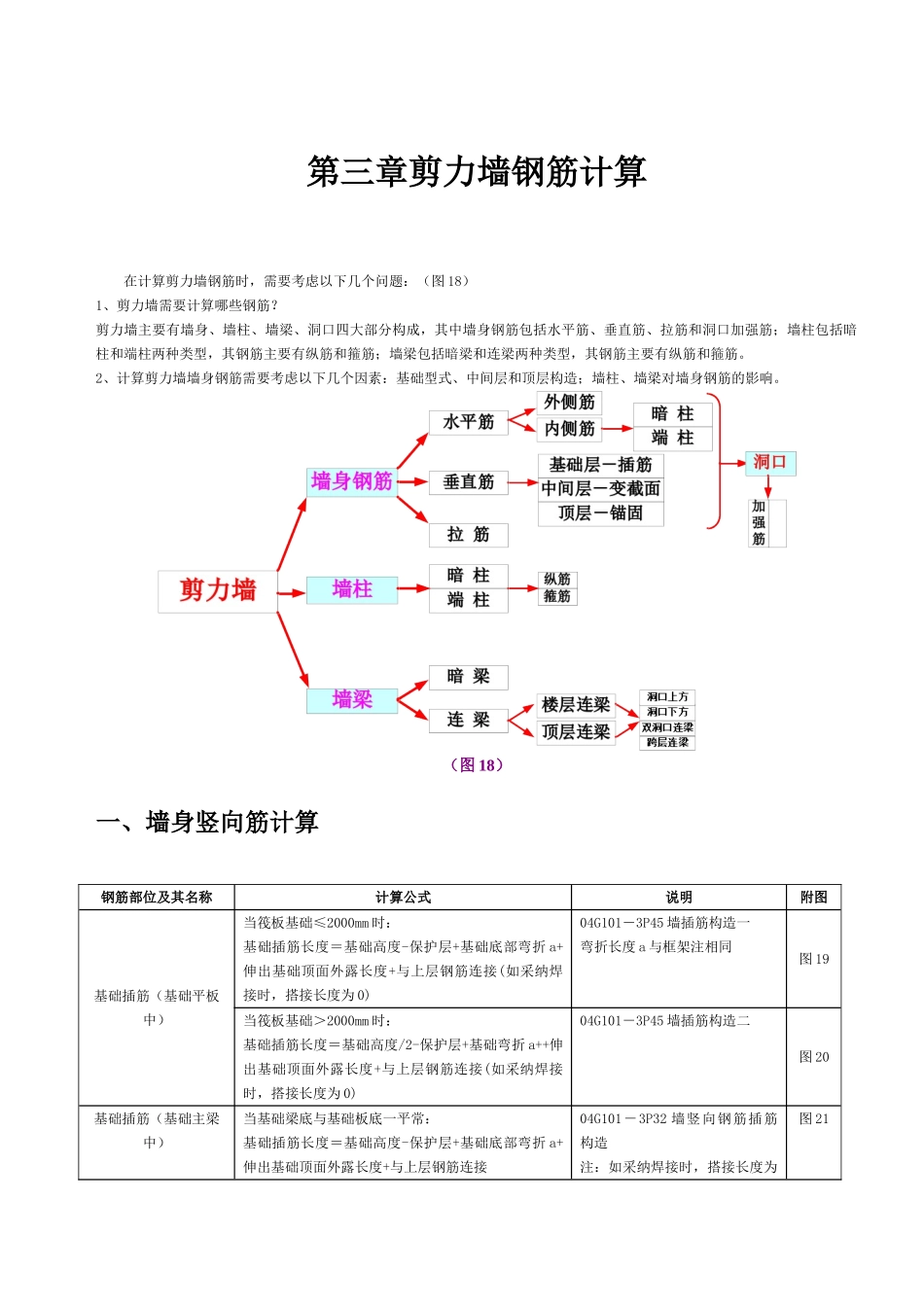

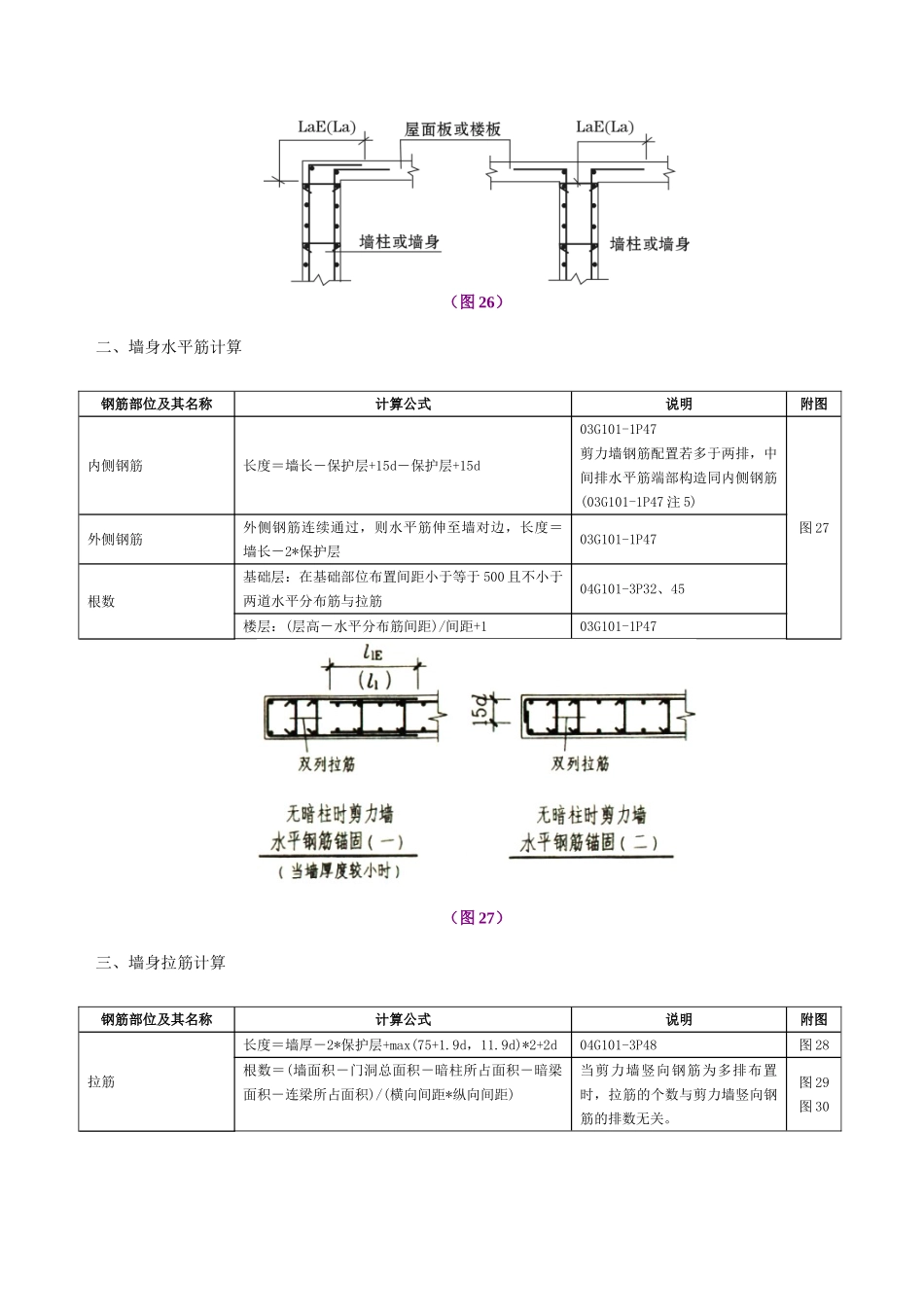

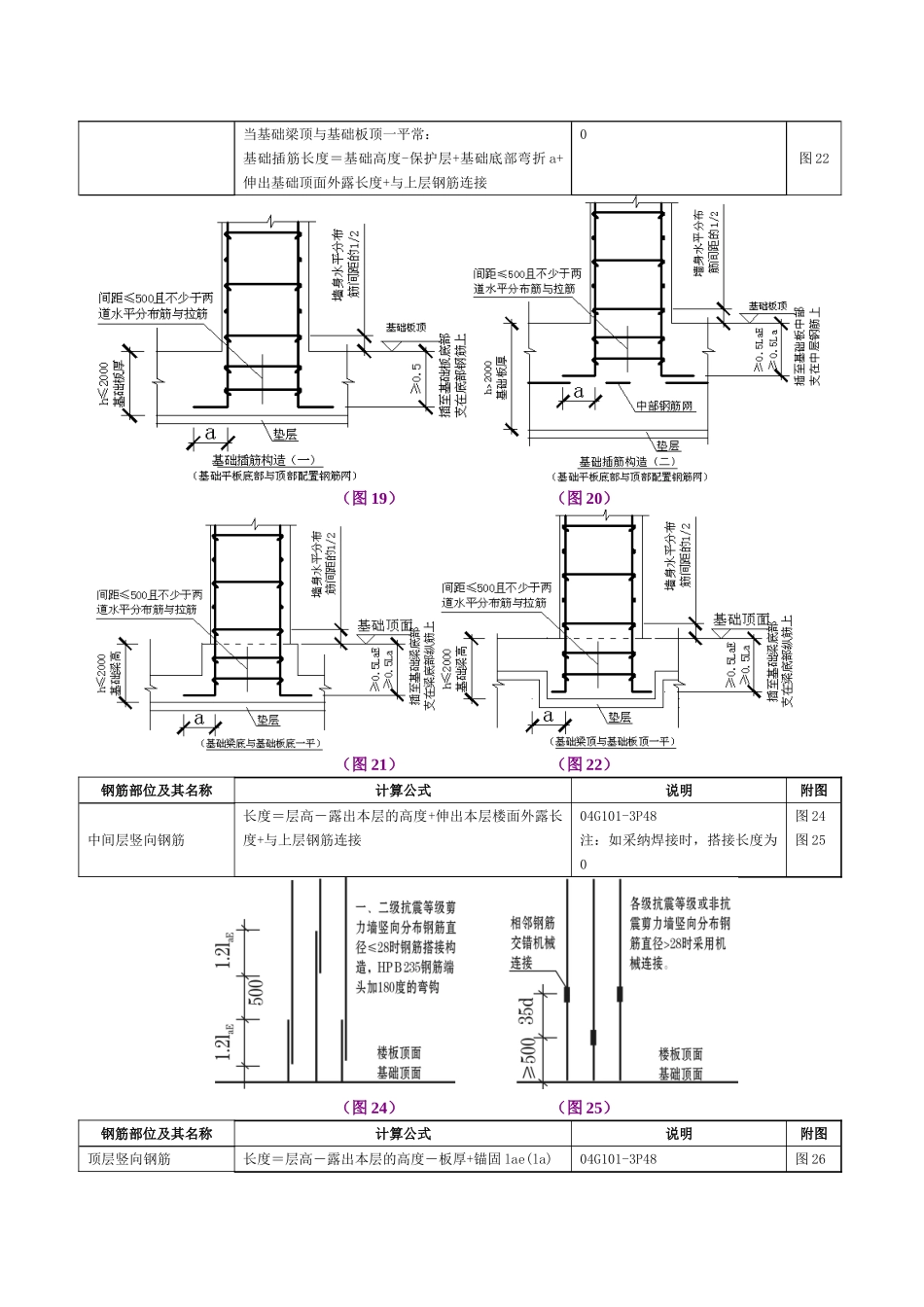

第三章剪力墙钢筋计算在计算剪力墙钢筋时，需要考虑以下几个问题：（图 18）1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。（图 18）一、墙身竖向筋计算钢筋部位及其名称计算公式说明附图基础插筋（基础平板中）当筏板基础≤2000mm 时：基础插筋长度＝基础高度-保护层+基础底部弯折 a+伸出基础顶面外露长度+与上层钢筋连接(如采纳焊接时，搭接长度为 0)04G101－3P45 墙插筋构造一弯折长度 a 与框架注相同图 19当筏板基础＞2000mm 时：基础插筋长度＝基础高度/2-保护层+基础弯折 a++伸出基础顶面外露长度+与上层钢筋连接(如采纳焊接时，搭接长度为 0)04G101－3P45 墙插筋构造二图 20基础插筋（基础主梁中）当基础梁底与基础板底一平常：基础插筋长度＝基础高度-保护层+基础底部弯折 a+伸出基础顶面外露长度+与上层钢筋连接04G101－3P32 墙竖向钢筋插筋构造注：如采纳焊接时，搭接长度为图 210当基础梁顶与基础板顶一平常：基础插筋长度＝基础高度-保护层+基础底部弯折 a+伸出基础顶面外露长度+与上层钢筋连接图 22 （图 19） （图 20） （图 21） （图 22）钢筋部位及其名称计算公式说明附图中间层竖向钢筋长度＝层高－露出本层的高度+伸出本层楼面外露长度+与上层钢筋连接04G101-3P48注：如采纳焊接时，搭接长度为0图 24图 25（图 24） （图 25）钢筋部位及其名称计算公式说明附图顶层竖向钢筋长度＝层高－露出本层的高度－板厚+锚固 lae(la)04G101-3P48图 26（图 26） 二、墙身水平筋计算钢筋部位及其名称计算公式说明附图内侧钢筋长度＝墙长－保护层+15d－保护层+15d03G101-1P47剪力墙钢筋配置若多于两排，中间排水平筋端部构造同内侧钢筋(03G101-1P47 注 5)图 27外侧钢筋外侧钢筋连续通过，则水平筋伸至墙对边，长度＝墙长－2*保护层03G101-1P47根数基础层：在基础部位布置间距小于等于 500 且不小于两道水平分布筋与拉筋04G101-3P32、45楼层：(层高－水平分布筋间距)/间距+103G101-1P47（图 27）三、墙身拉筋计算钢筋部位及其名称计算公式说明附图拉筋长度＝墙厚－2*保护层+max(75+1.9d，11.9d...
