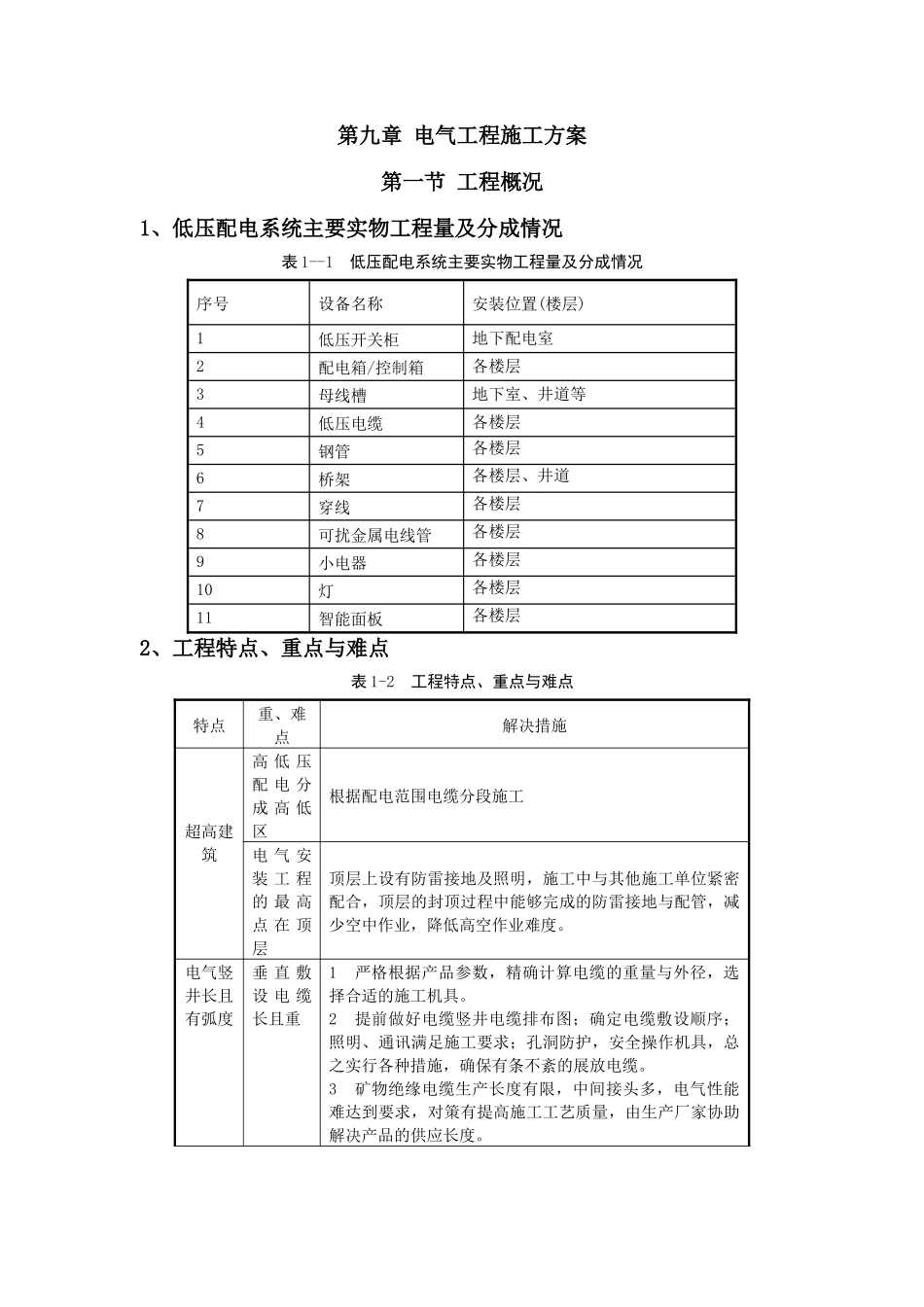

第九章 电气工程施工方案第一节 工程概况1、低压配电系统主要实物工程量及分成情况表 1--1 低压配电系统主要实物工程量及分成情况序号设备名称安装位置(楼层)1低压开关柜地下配电室2配电箱/控制箱各楼层3母线槽地下室、井道等4低压电缆各楼层5钢管各楼层6桥架各楼层、井道7穿线各楼层8可扰金属电线管各楼层9小电器各楼层10灯各楼层11智能面板各楼层2、工程特点、重点与难点表 1-2 工程特点、重点与难点特点重、难点解决措施超高建筑高 低 压配 电 分成 高 低区根据配电范围电缆分段施工电 气 安装 工 程的 最 高点 在 顶层顶层上设有防雷接地及照明，施工中与其他施工单位紧密配合，顶层的封顶过程中能够完成的防雷接地与配管，减少空中作业，降低高空作业难度。电气竖井长且有弧度垂 直 敷设 电 缆长且重1 严格根据产品参数，精确计算电缆的重量与外径，选择合适的施工机具。2 提前做好电缆竖井电缆排布图；确定电缆敷设顺序；照明、通讯满足施工要求；孔洞防护，安全操作机具，总之实行各种措施，确保有条不紊的展放电缆。3 矿物绝缘电缆生产长度有限，中间接头多，电气性能难达到要求，对策有提高施工工艺质量，由生产厂家协助解决产品的供应长度。特点重、难点解决措施母 线 槽中 间 接头多由专业施工小组完成，加强施工过程的质量控制，每装配一层检测一次。供电负荷等级高调 试 工作量大根据设计施工，加大调试力量的投入，对供配电系统层层检测，确保调试工作及时完成第二节 柴油发电机组安装柴油发电机组安装由生产厂家指导施工，机电施工单位主要是配全生产厂家现场运输、就位与组装，并负责协调配电施工单位与柴油发电机的联调。对发电机安装的管理与配合做如下方案实施。1 发电机组安装流程发电机组与地下室的其它变配电设备安装同期进行。安装前，发电机房内环境应具备条件，所有的内装饰施工已完成，室内洁净干燥。具体安装工艺流程如图 2-1：2 柴油发电机本体安装具体见设备安装方案。3 发电机、配电柜、低压柜间的连接发电机与配电柜间采纳截面 400 mm2的交联电缆，配电柜配低压柜间采纳交联电缆和封闭母线槽连接。施工要点：1）大电缆接线端子压接及端子与设备间的连接牢固且不受外力，连接完毕试运行时对连接处做温升检测，确认连接可靠。2）400 mm2铜接线端子需要预先订做，压接选用适配的工具和图 2-1 柴油发电机安装流程图机组基础机组就位调校机组水平安装接地线路安装附属设备机...
