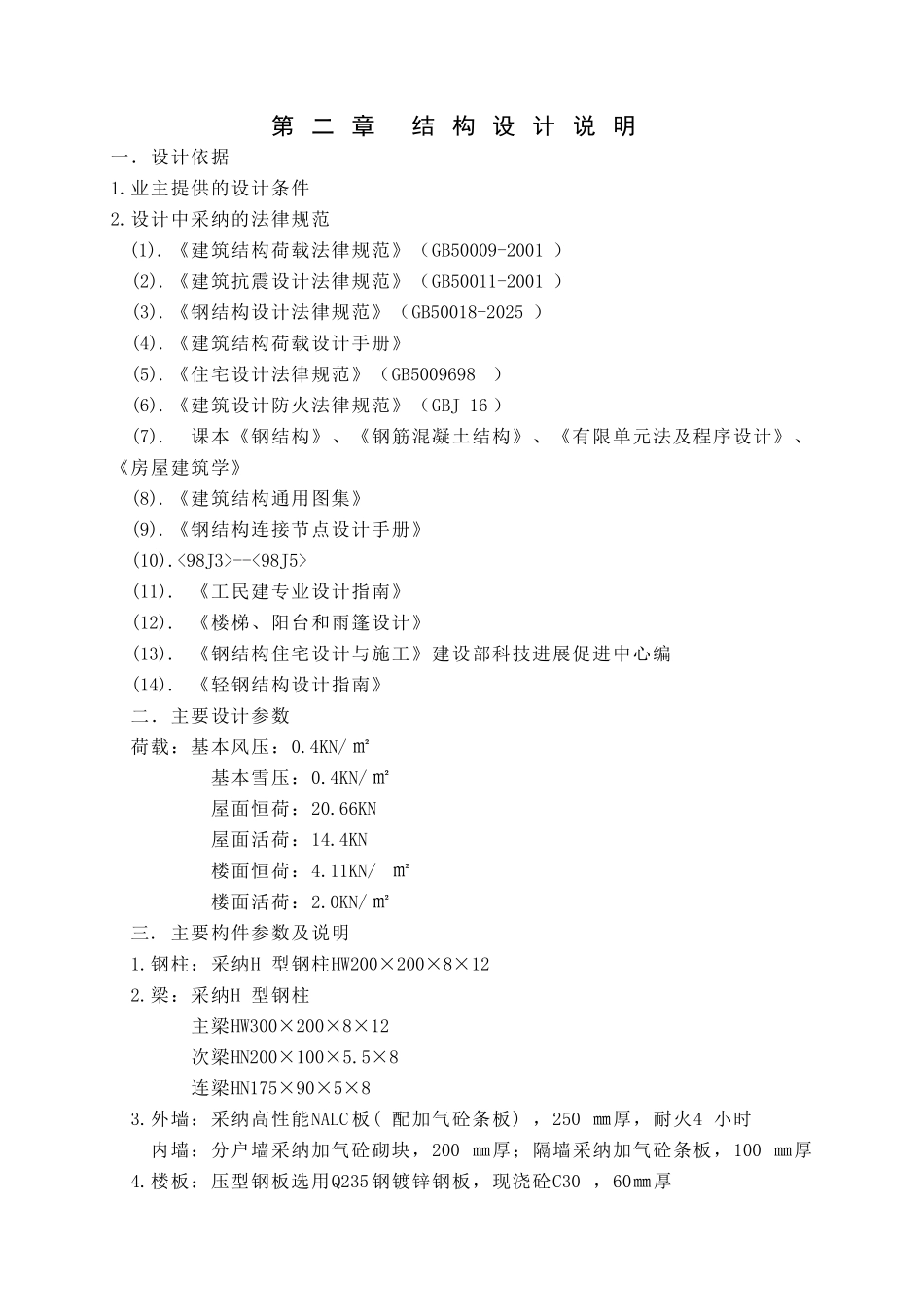

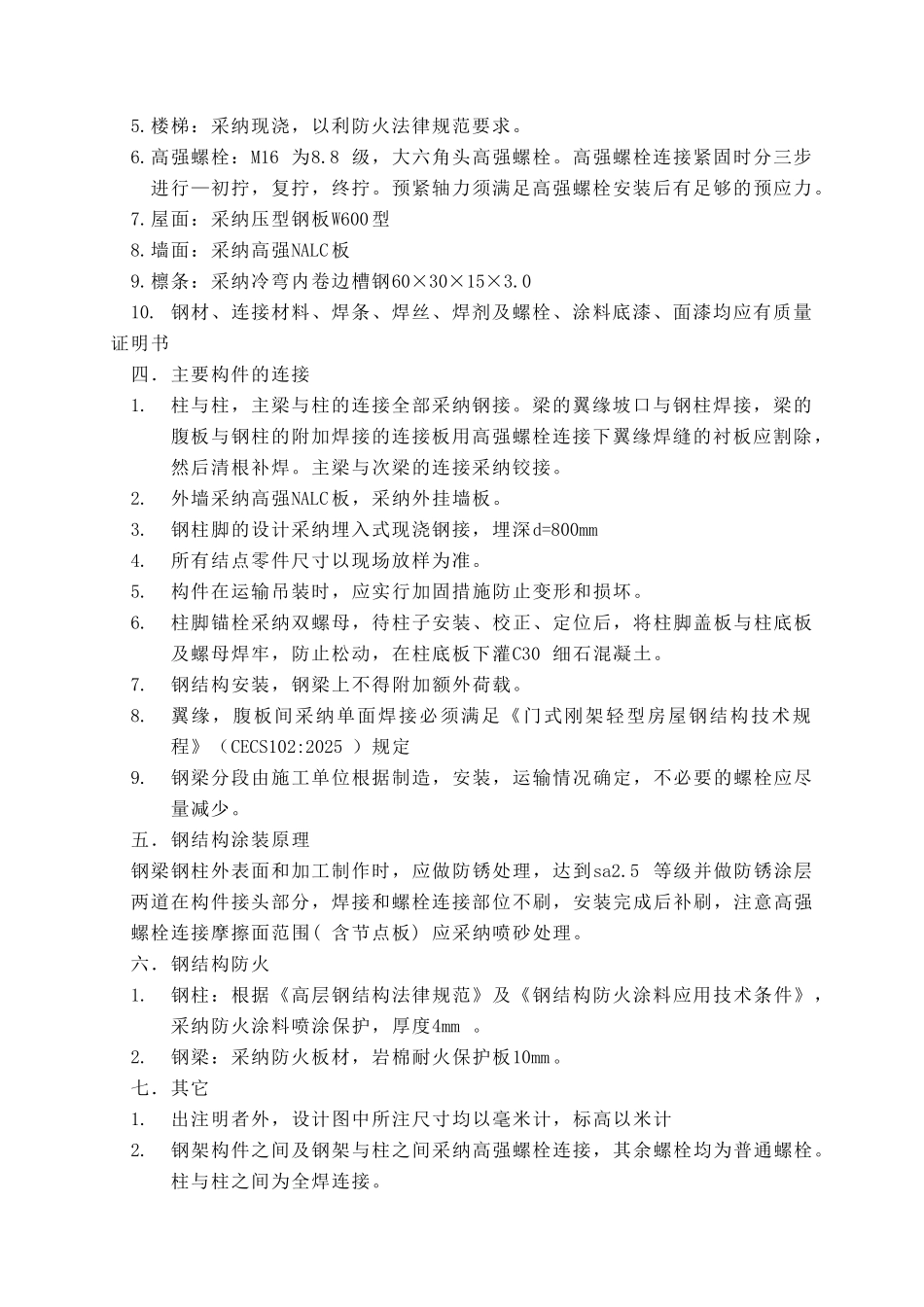

第 二 章 结 构 设 计 说 明一．设计依据1.业主提供的设计条件2.设计中采纳的法律规范 (1). 《建筑结构荷载法律规范》（GB50009-2001 ）(2). 《建筑抗震设计法律规范》（GB50011-2001 ）(3). 《钢结构设计法律规范》（GB50018-2025 ）(4). 《建筑结构荷载设计手册》(5). 《住宅设计法律规范》（GB5009698）(6). 《建筑设计防火法律规范》（GBJ 16 ）(7). 课本《钢结构》、《钢筋混凝土结构》、《有限单元法及程序设计》、《房屋建筑学》(8). 《建筑结构通用图集》(9). 《钢结构连接节点设计手册》(10).<98J3>--<98J5>(11). 《工民建专业设计指南》(12). 《楼梯、阳台和雨篷设计》(13). 《钢结构住宅设计与施工》建设部科技进展促进中心编(14). 《轻钢结构设计指南》二．主要设计参数荷载：基本风压：0.4KN/ ㎡ 基本雪压：0.4KN/ ㎡ 屋面恒荷：20.66KN 屋面活荷：14.4KN 楼面恒荷：4.11KN/㎡ 楼面活荷：2.0KN/ ㎡三. 主要构件参数及说明1.钢柱：采纳H 型钢柱HW200×200×8×122.梁：采纳H 型钢柱主梁HW300×200×8×12 次梁HN200×100×5.5×8 连梁HN175×90×5×83.外墙：采纳高性能NALC 板( 配加气砼条板) ，250 ㎜厚，耐火4 小时内墙：分户墙采纳加气砼砌块，200 ㎜厚；隔墙采纳加气砼条板，100 ㎜厚4.楼板：压型钢板选用Q235 钢镀锌钢板，现浇砼C30 ，60㎜厚5.楼梯：采纳现浇，以利防火法律规范要求。6.高强螺栓：M16 为8.8 级，大六角头高强螺栓。高强螺栓连接紧固时分三步进行—初拧，复拧，终拧。预紧轴力须满足高强螺栓安装后有足够的预应力。7.屋面：采纳压型钢板W600 型8.墙面：采纳高强NALC 板9.檩条：采纳冷弯内卷边槽钢60×30×15×3.010. 钢材、连接材料、焊条、焊丝、焊剂及螺栓、涂料底漆、面漆均应有质量证明书四．主要构件的连接1.柱与柱，主梁与柱的连接全部采纳钢接。梁的翼缘坡口与钢柱焊接，梁的腹板与钢柱的附加焊接的连接板用高强螺栓连接下翼缘焊缝的衬板应割除，然后清根补焊。主梁与次梁的连接采纳铰接。2.外墙采纳高强NALC 板，采纳外挂墙板。3.钢柱脚的设计采纳埋入式现浇钢接，埋深d=800mm4.所有结点零件尺寸以现场放样为准。5.构件在运输吊装时，应实行加固措施防止变形和损坏。6.柱脚锚栓采纳双螺母，待柱子安装、校正、定位后，将柱脚盖板与柱底板及螺母焊牢，防止松动，在柱底板下灌C30 细石混凝土。7.钢结构安装，钢梁上不得附加额外荷载。8.翼缘，腹...
