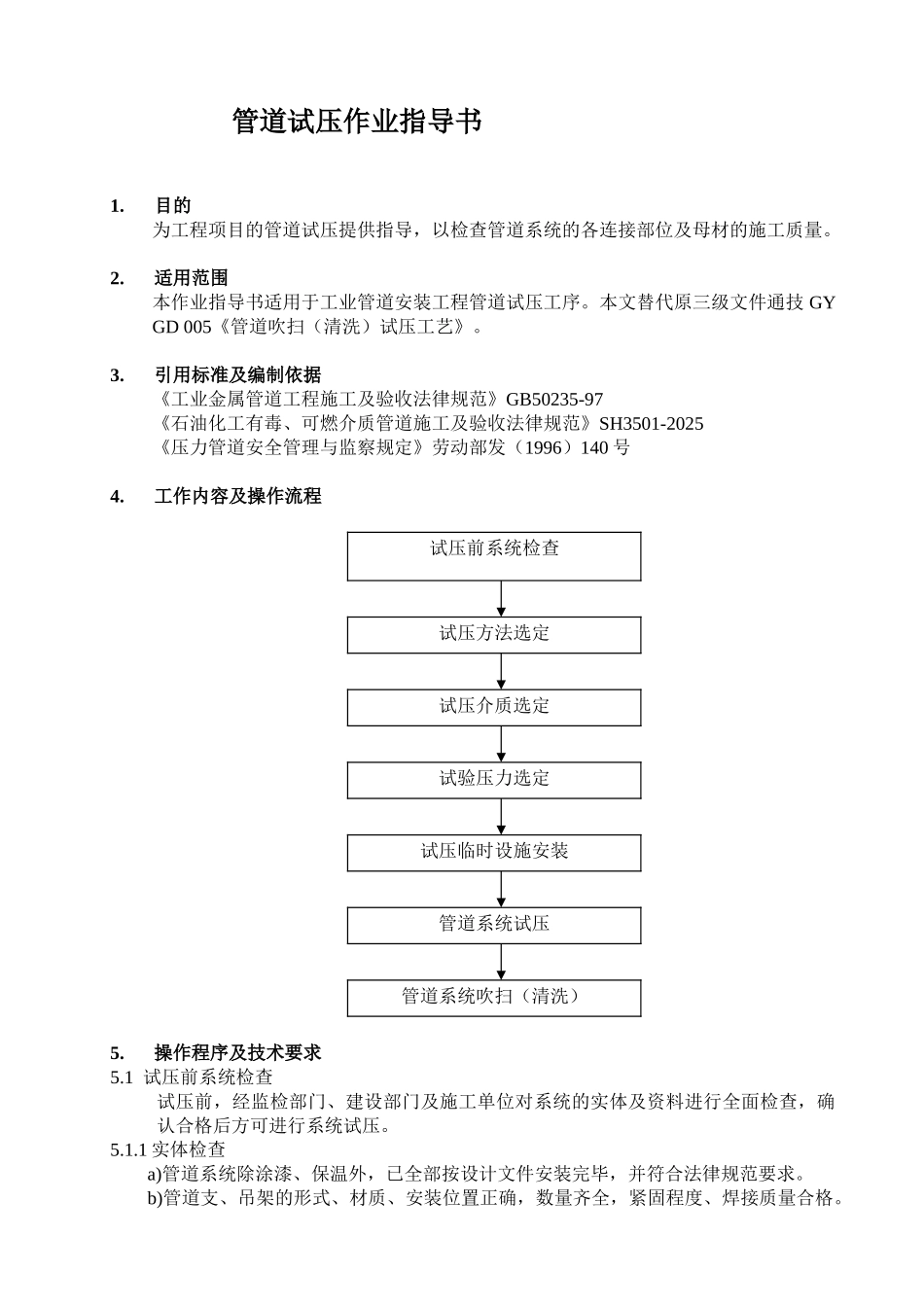

管道试压作业指导书1.目的为工程项目的管道试压提供指导，以检查管道系统的各连接部位及母材的施工质量。2.适用范围本作业指导书适用于工业管道安装工程管道试压工序。本文替代原三级文件通技 GY GD 005《管道吹扫（清洗）试压工艺》。3.引用标准及编制依据《工业金属管道工程施工及验收法律规范》GB50235-97《石油化工有毒、可燃介质管道施工及验收法律规范》SH3501-2025《压力管道安全管理与监察规定》劳动部发（1996）140 号4.工作内容及操作流程 5.操作程序及技术要求5.1 试压前系统检查试压前，经监检部门、建设部门及施工单位对系统的实体及资料进行全面检查，确认合格后方可进行系统试压。5.1.1 实体检查a)管道系统除涂漆、保温外，已全部按设计文件安装完毕，并符合法律规范要求。b)管道支、吊架的形式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格。试压前系统检查试压方法选定试压介质选定试验压力选定管道系统试压管道系统吹扫（清洗）试压临时设施安装c)焊接及热处理工作已全部结束，并经检查检验合格。d)埋地管道的座标、标高、坡度及管基、垫层等经复查合格。e)焊缝及其它应检查部位，尚未涂漆和保温。 5.1.2 文件记录检查a)应有完善的已经批准的试压方案，并已进行了技术交底；b)对输送剧毒介质的管道及设计压力大于等于 10MPa 的管道，下列资料须经建设单位复查：(1)管子、管件的质保书；(2)管道加工记录；(3)阀门试验记录；(4)焊接检查及热处理报告；(5)焊缝探伤报告；(6)设计修改及材料代用记录。5.2 试压方法选定5.2.1 夹套管内管可在预制厂单根进行试压，也可在现场安装后按系统进行，但内管试压焊缝应裸露，以便检查。5.2.2 夹套管外管可与连通管一起进行试压。5.2.3 其它管线可根据具体情况选择分段进行试压或系统整体进行试压。5.3 试压介质选定5.3.1 试压一般应以液体为介质；当管道的设计压力≤0.6MPa 时，也可采纳气体为介质；当管道的设计压力＞0.6MPa 时，必须有设计文件规定或经建设单位同意，方可用气体为介质进行试压，但必须实行有效的安全措施；脆性材料严禁使用气体进行试压。5.3.2 除少数管道因结构原因或设计另有要求外，液压试验和冲洗一般采纳清洁水为介质，不锈钢管所用水的氯离子浓度必须小于 25ppm。 5.3. 3 气压试验一般采纳压空，也可用氮气或惰性气体为介质，严禁使用可燃气体为介质。5.4 试验压力选定当设计有规定时，按设计规定执行。设计未规定试验压力时，可...
