航道整治工程施工组织设计

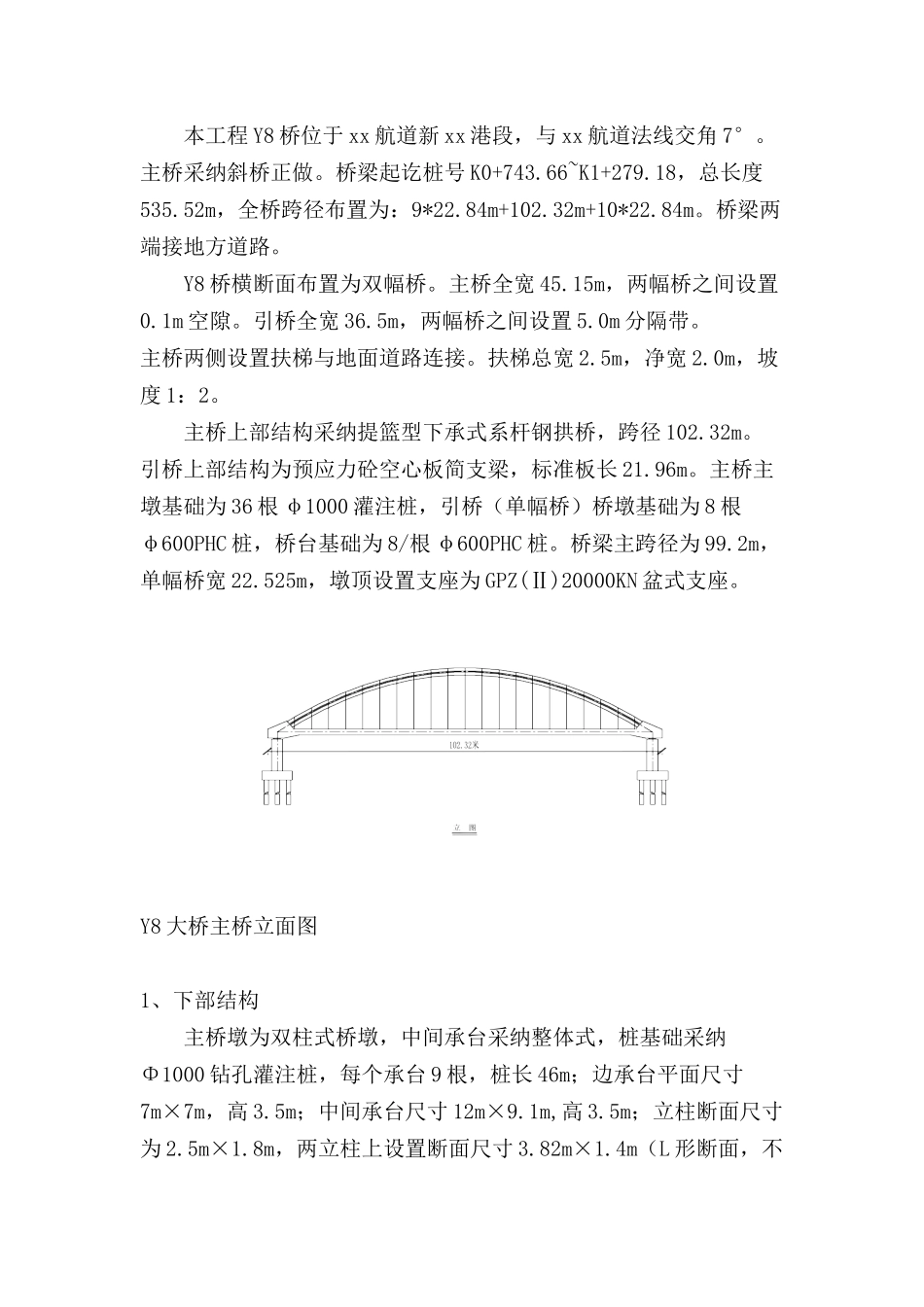

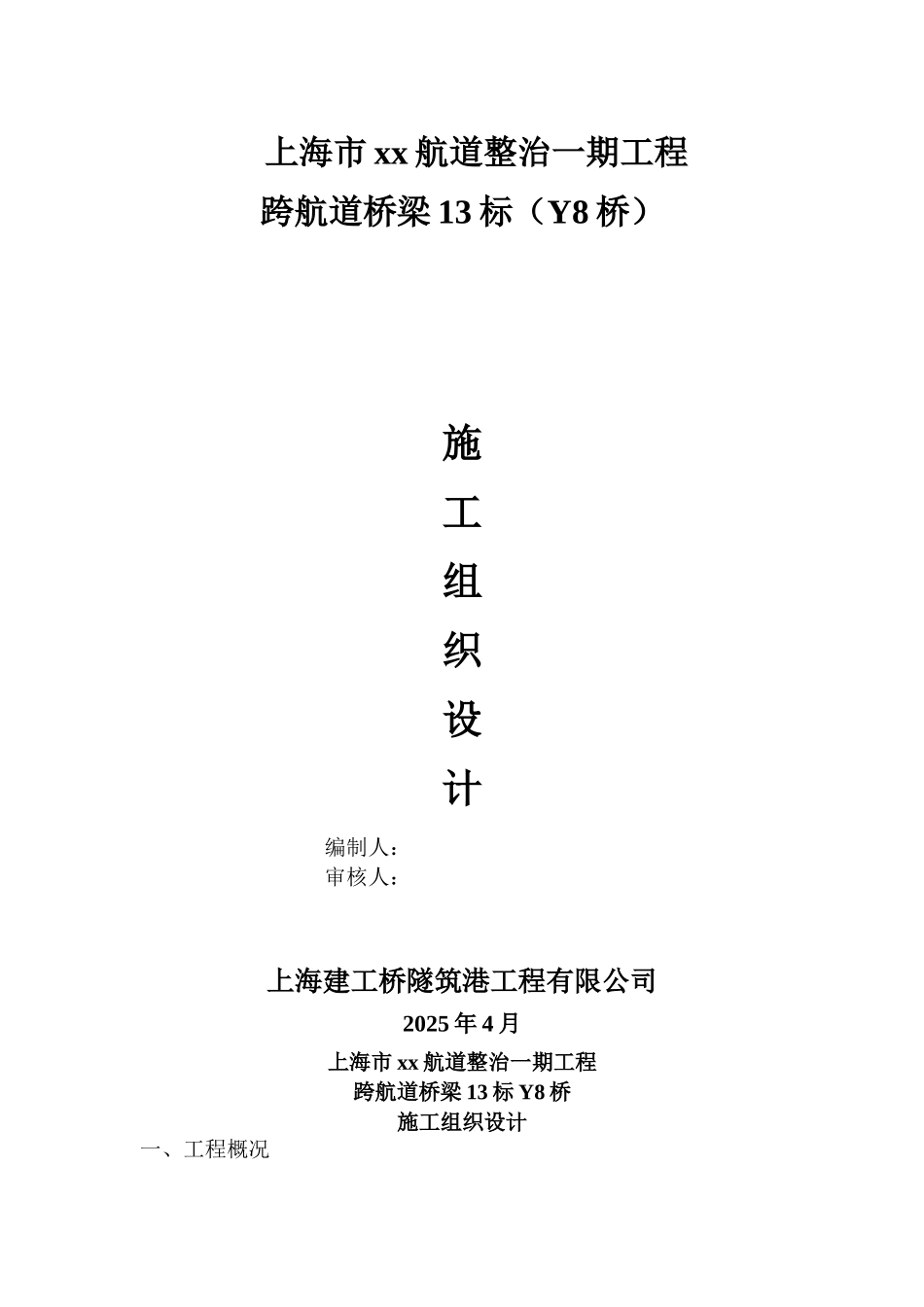

上海市 xx 航道整治一期工程跨航道桥梁 13 标（Y8 桥）施工组织设计编制人：审核人：上海建工桥隧筑港工程有限公司2025 年 4 月上海市 xx 航道整治一期工程跨航道桥梁 13 标 Y8 桥施工组织设计一、工程概况本工程 Y8 桥位于 xx 航道新 xx 港段，与 xx 航道法线交角 7°。主桥采纳斜桥正做。桥梁起讫桩号 K0+743.66~K1+279.18，总长度535.52m，全桥跨径布置为：9*22.84m+102.32m+10*22.84m。桥梁两端接地方道路。Y8 桥横断面布置为双幅桥。主桥全宽 45.15m，两幅桥之间设置0.1m 空隙。引桥全宽 36.5m，两幅桥之间设置 5.0m 分隔带。主桥两侧设置扶梯与地面道路连接。扶梯总宽 2.5m，净宽 2.0m，坡度 1：2。主桥上部结构采纳提篮型下承式系杆钢拱桥，跨径 102.32m。引桥上部结构为预应力砼空心板简支梁，标准板长 21.96m。主桥主墩基础为 36 根 φ1000 灌注桩，引桥（单幅桥）桥墩基础为 8 根φ600PHC 桩，桥台基础为 8/根 φ600PHC 桩。桥梁主跨径为 99.2m，单幅桥宽 22.525m，墩顶设置支座为 GPZ(Ⅱ)20000KN 盆式支座。 Y8 大桥主桥立面图1、下部结构主桥墩为双柱式桥墩，中间承台采纳整体式，桩基础采纳Φ1000 钻孔灌注桩，每个承台 9 根，桩长 46m；边承台平面尺寸7m×7m，高 3.5m；中间承台尺寸 12m×9.1m,高 3.5m；立柱断面尺寸为 2.5m×1.8m，两立柱上设置断面尺寸 3.82m×1.4m（L 形断面，不等高）盖梁。 引桥桥墩为双立柱，立柱断面为 1.2m*1.2m，盖梁为预应力钢筋混凝土双悬臂梁，倒 T 形断面，断面高度为 2.6m，底宽为 1.6m，承台平面尺寸为 3.6m*7.6m，高度为 1.8m。2、上部结构桥梁主桥由哑铃形钢拱肋、预应力混凝土系梁与横梁、柔性吊杆及整体化桥面系组成。哑铃形钢拱肋内填充 C50 微膨胀混凝土。拱肋跨径 99.2m，矢高 19.84m，矢跨比 f/L=1/5,拱轴线为二次抛物线。拱肋间设置 K 型（横撑 C）与一字型（横撑 A、B）风撑，保证桥梁整体稳定安全。拱肋采纳哑铃形钢管拱肋，拱肋由上弦钢管（φ1000×16）、腹板（壁厚 16mm）、下弦钢管（φ1000×16）组成，拱肋总高度 2.5m；拱肋成形后，钢拱肋内灌注 C50 微膨胀缓凝混凝土，拱脚段腹板内灌注 C50 微膨胀缓凝。拱肋顶设吊杆固定端锚具。吊杆顺桥向间距 5.0m。共计 17 对吊杆（每根拱肋）。吊杆采纳PES（FD）7-55 低应力防腐拉索，外包双层 PE 保护层。吊杆钢丝采纳低松弛镀锌钢丝（钢丝强度...
