补水泵、减温水泵安装作业指导书

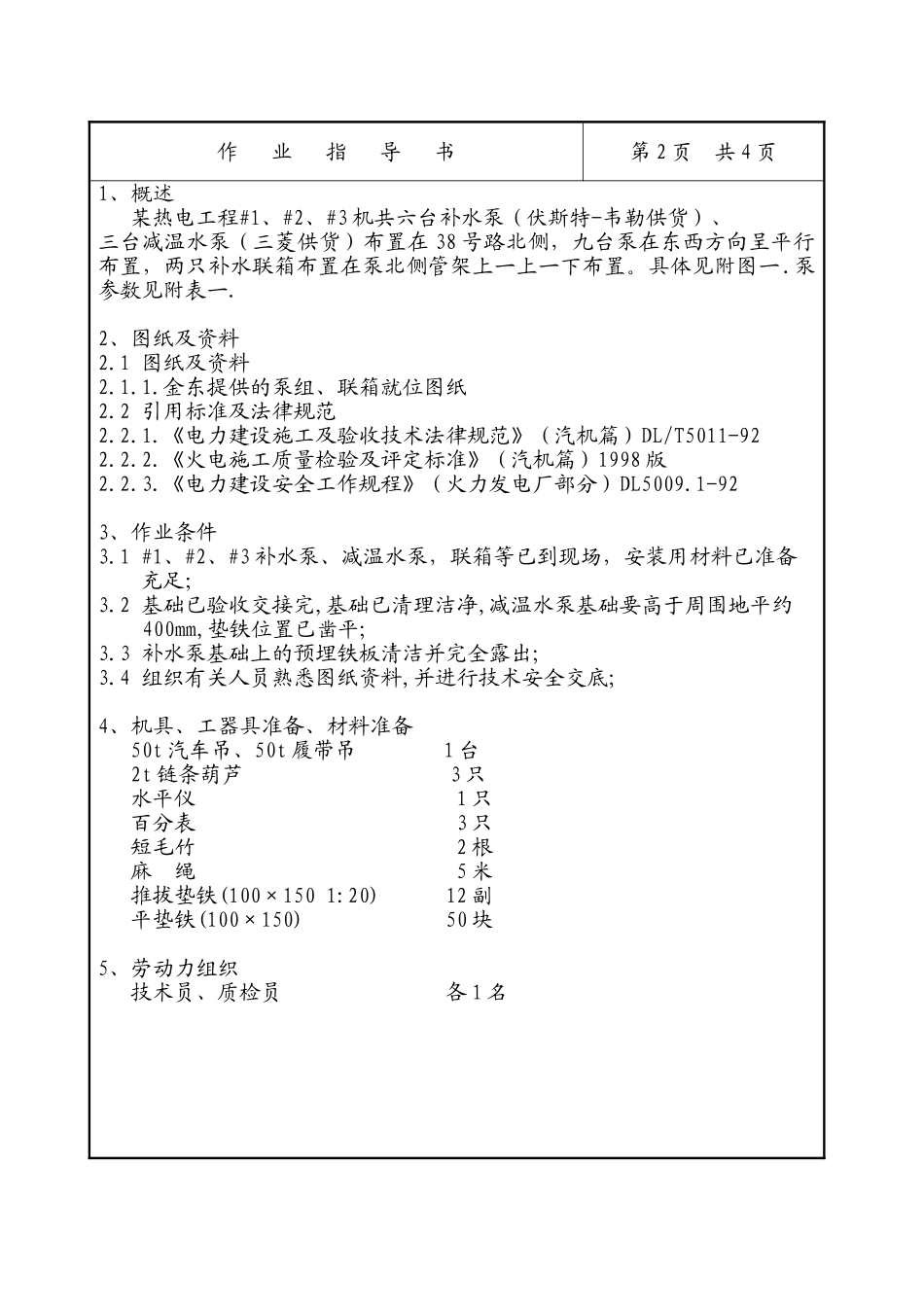

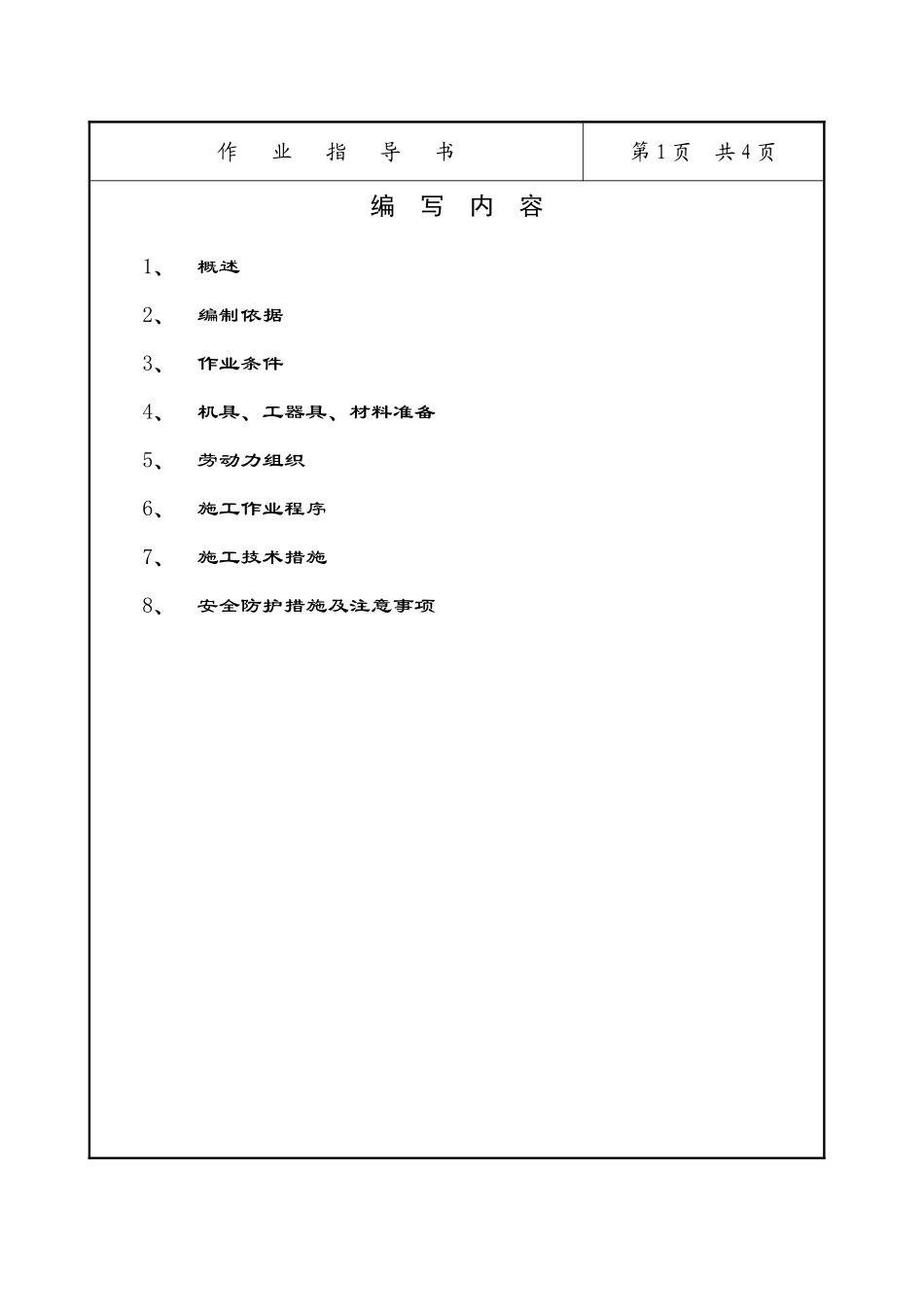

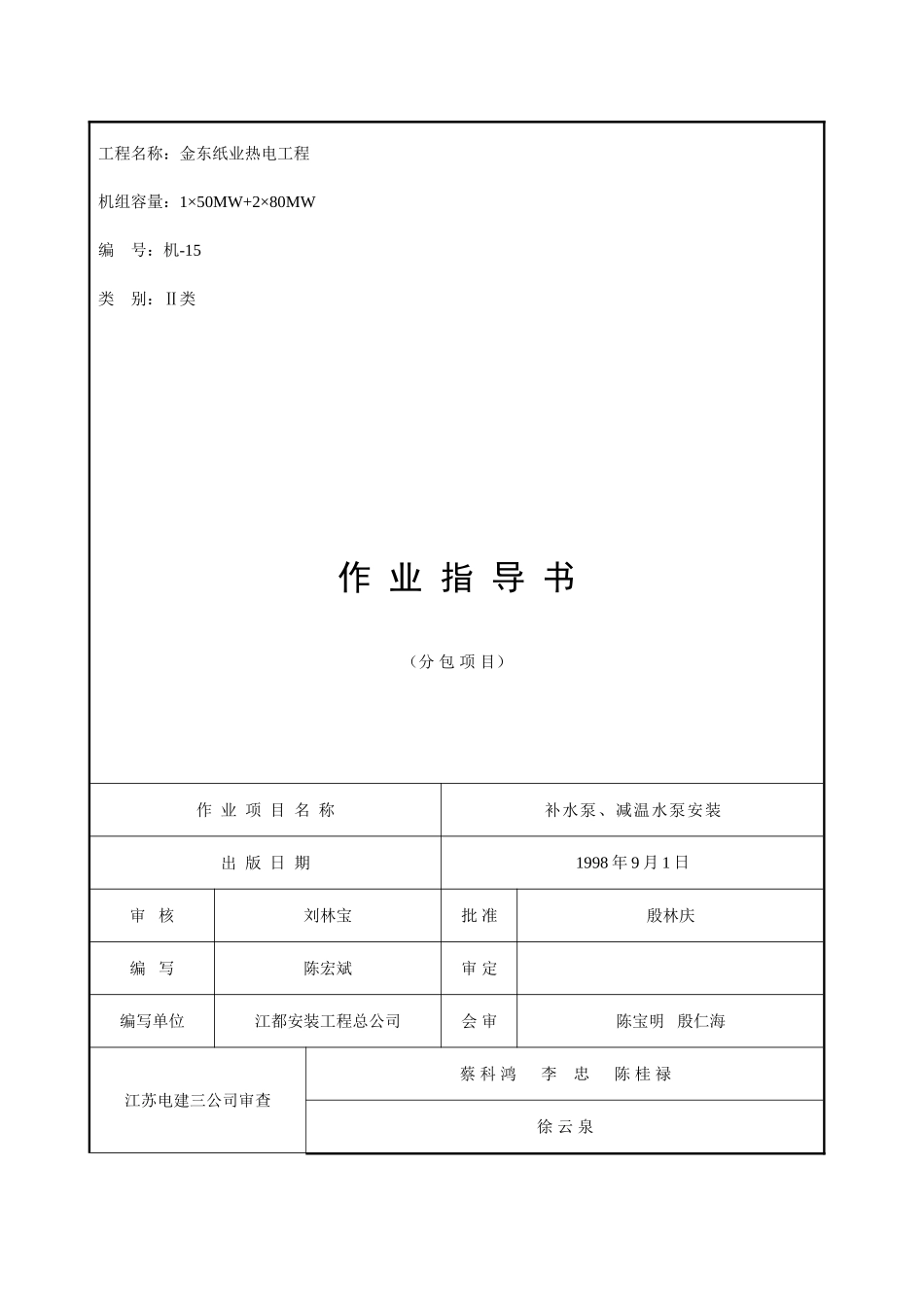

工程名称：金东纸业热电工程机组容量：1×50MW+2×80MW编 号：机-15类 别：Ⅱ类作 业 指 导 书（分 包 项 目）作 业 项 目 名 称补水泵、减温水泵安装出 版 日 期1998 年 9 月 1 日审 核刘林宝批 准殷林庆编 写陈宏斌审 定编写单位江都安装工程总公司会 审陈宝明 殷仁海江苏电建三公司审查蔡 科 鸿 李 忠 陈 桂 禄徐 云 泉作 业 指 导 书第 1 页 共 4 页编 写 内 容1、概述2、编制依据3、作业条件4、机具、工器具、材料准备5、劳动力组织6、施工作业程序7、施工技术措施8、安全防护措施及注意事项作 业 指 导 书第 2 页 共 4 页1、概述某热电工程#1、#2、#3 机共六台补水泵（伏斯特-韦勒供货）、三台减温水泵（三菱供货）布置在 38 号路北侧，九台泵在东西方向呈平行布置，两只补水联箱布置在泵北侧管架上一上一下布置。具体见附图一.泵参数见附表一.2、图纸及资料2.1 图纸及资料2.1.1.金东提供的泵组、联箱就位图纸2.2 引用标准及法律规范2.2.1.《电力建设施工及验收技术法律规范》（汽机篇）DL/T5011-922.2.2.《火电施工质量检验及评定标准》（汽机篇）1998 版2.2.3.《电力建设安全工作规程》（火力发电厂部分）DL5009.1-923、作业条件3.1 #1、#2、#3 补水泵、减温水泵，联箱等已到现场，安装用材料已准备充足；3.2 基础已验收交接完,基础已清理洁净,减温水泵基础要高于周围地平约400mm,垫铁位置已凿平;3.3 补水泵基础上的预埋铁板清洁并完全露出;3.4 组织有关人员熟悉图纸资料,并进行技术安全交底;4、机具、工器具准备、材料准备50t 汽车吊、50t 履带吊 1 台2t 链条葫芦 3 只水平仪 1 只百分表 3 只短毛竹 2 根麻 绳 5 米推拔垫铁(100×150 1:20) 12 副平垫铁(100×150) 50 块5、劳动力组织技术员、质检员 各 1 名作 业 指 导 书第 3 页 共 4 页 安全员 1 名 安装工 4 名 起重工 2 名 风、电焊工 1 名6、施工作业程序6.1 由于道路原因,叉车不能将泵运到位,所以用人工将泵抬到基础就位,六台补水泵用调整螺栓将泵进口法兰面中心标高调至 1110mm(预埋件上表面标高#1 机为 400,#2、#3 机为 320），三台减温水泵，采纳地脚螺栓，泵就位前，四组垫铁应摆放好;6.2 泵就位好后,用 50t 履带吊车将两只联箱就位,下联箱中心标高 0.9m,上联箱中心标高 1.8m,上、下联箱摆放在管架中央,进口法兰面中心与桶槽出口法兰面中心成...
