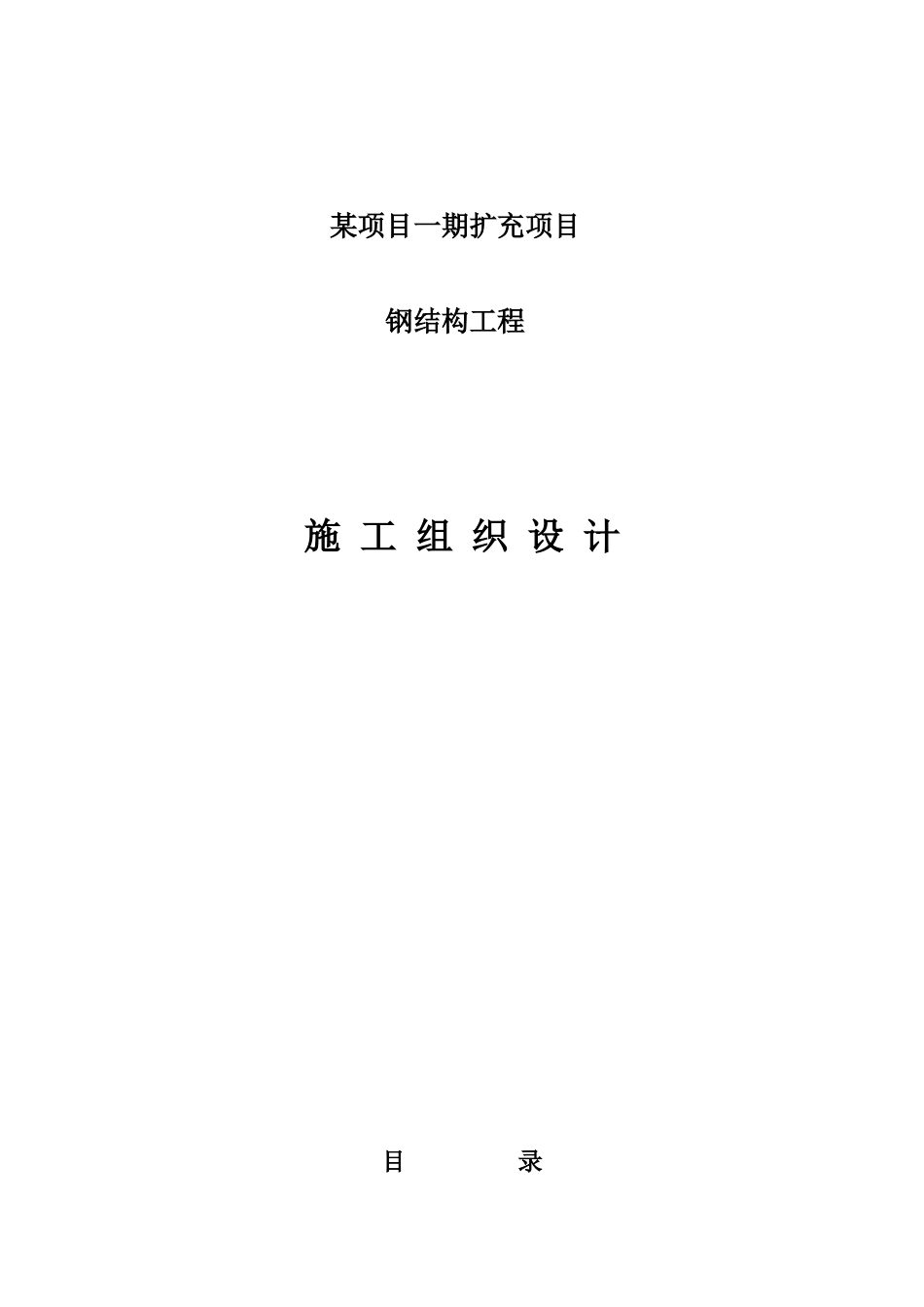

西安某厂房钢结构施工组织设计

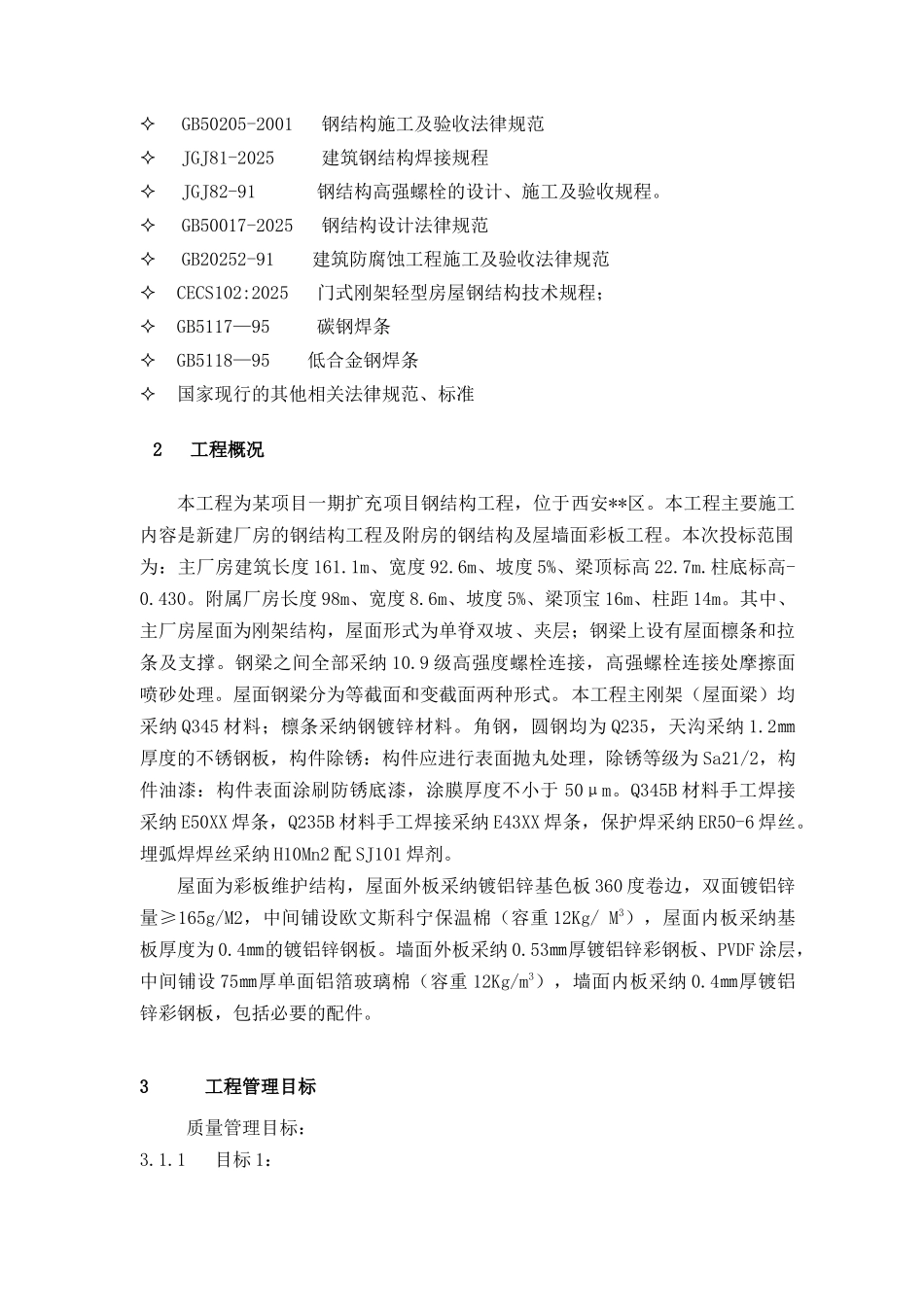

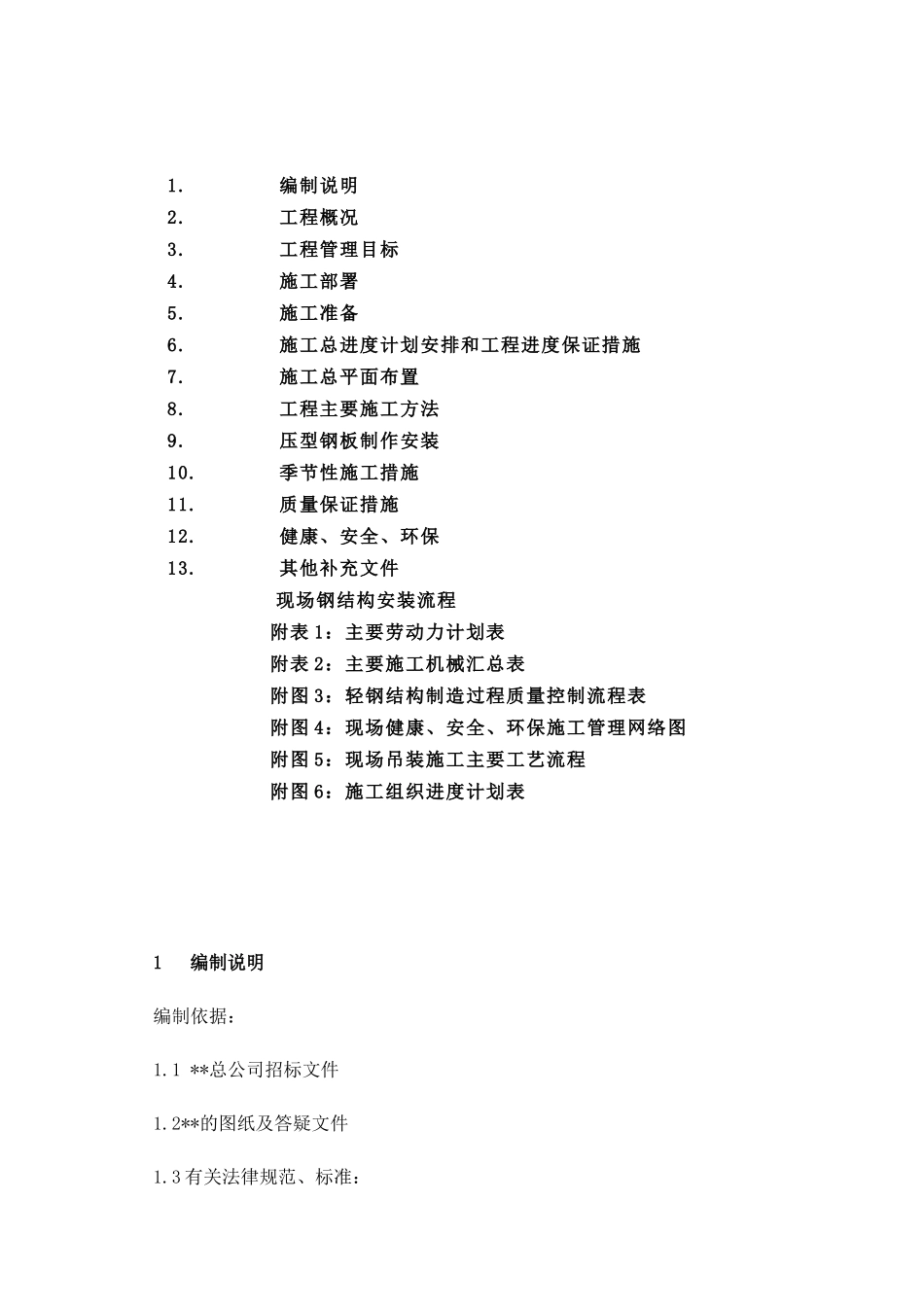

某项目一期扩充项目钢结构工程施 工 组 织 设 计 目 录1.编制说明2.工程概况3.工程管理目标4.施工部署5.施工准备6.施工总进度计划安排和工程进度保证措施7.施工总平面布置8.工程主要施工方法9.压型钢板制作安装10.季节性施工措施11.质量保证措施12.健康、安全、环保13.其他补充文件 现场钢结构安装流程附表 1：主要劳动力计划表附表 2：主要施工机械汇总表附图 3：轻钢结构制造过程质量控制流程表附图 4：现场健康、安全、环保施工管理网络图附图 5：现场吊装施工主要工艺流程附图 6：施工组织进度计划表1 编制说明编制依据：1.1 **总公司招标文件1.2**的图纸及答疑文件1.3 有关法律规范、标准：GB50205-2001 钢结构施工及验收法律规范JGJ81-2025 建筑钢结构焊接规程JGJ82-91 钢结构高强螺栓的设计、施工及验收规程。GB50017-2025 钢结构设计法律规范GB20252-91 建筑防腐蚀工程施工及验收法律规范 CECS102:2025 门式刚架轻型房屋钢结构技术规程； GB5117—95 碳钢焊条 GB5118—95 低合金钢焊条 国家现行的其他相关法律规范、标准2 工程概况本工程为某项目一期扩充项目钢结构工程，位于西安**区。本工程主要施工内容是新建厂房的钢结构工程及附房的钢结构及屋墙面彩板工程。本次投标范围为：主厂房建筑长度 161.1m、宽度 92.6m、坡度 5%、梁顶标高 22.7m.柱底标高-0.430。附属厂房长度 98m、宽度 8.6m、坡度 5%、梁顶宝 16m、柱距 14m。其中、主厂房屋面为刚架结构，屋面形式为单脊双坡、夹层；钢梁上设有屋面檩条和拉条及支撑。钢梁之间全部采纳 10.9 级高强度螺栓连接，高强螺栓连接处摩擦面喷砂处理。屋面钢梁分为等截面和变截面两种形式。本工程主刚架（屋面梁）均采纳 Q345 材料；檩条采纳钢镀锌材料。角钢，圆钢均为 Q235，天沟采纳 1.2㎜厚度的不锈钢板，构件除锈：构件应进行表面抛丸处理，除锈等级为 Sa21/2，构件油漆：构件表面涂刷防锈底漆，涂膜厚度不小于 50μm。Q345B 材料手工焊接采纳 E50XX 焊条，Q235B 材料手工焊接采纳 E43XX 焊条，保护焊采纳 ER50-6 焊丝。埋弧焊焊丝采纳 H10Mn2 配 SJ101 焊剂。屋面为彩板维护结构，屋面外板采纳镀铝锌基色板 360 度卷边，双面镀铝锌量≥165g/M2，中间铺设欧文斯科宁保温棉（容重 12Kg/ M3），屋面内板采纳基板厚度为 0.4㎜的镀铝锌钢板。墙面外板采纳 0.53㎜厚镀铝锌彩钢板、PVDF 涂层，中间铺设 75...
