调试作业指导书0

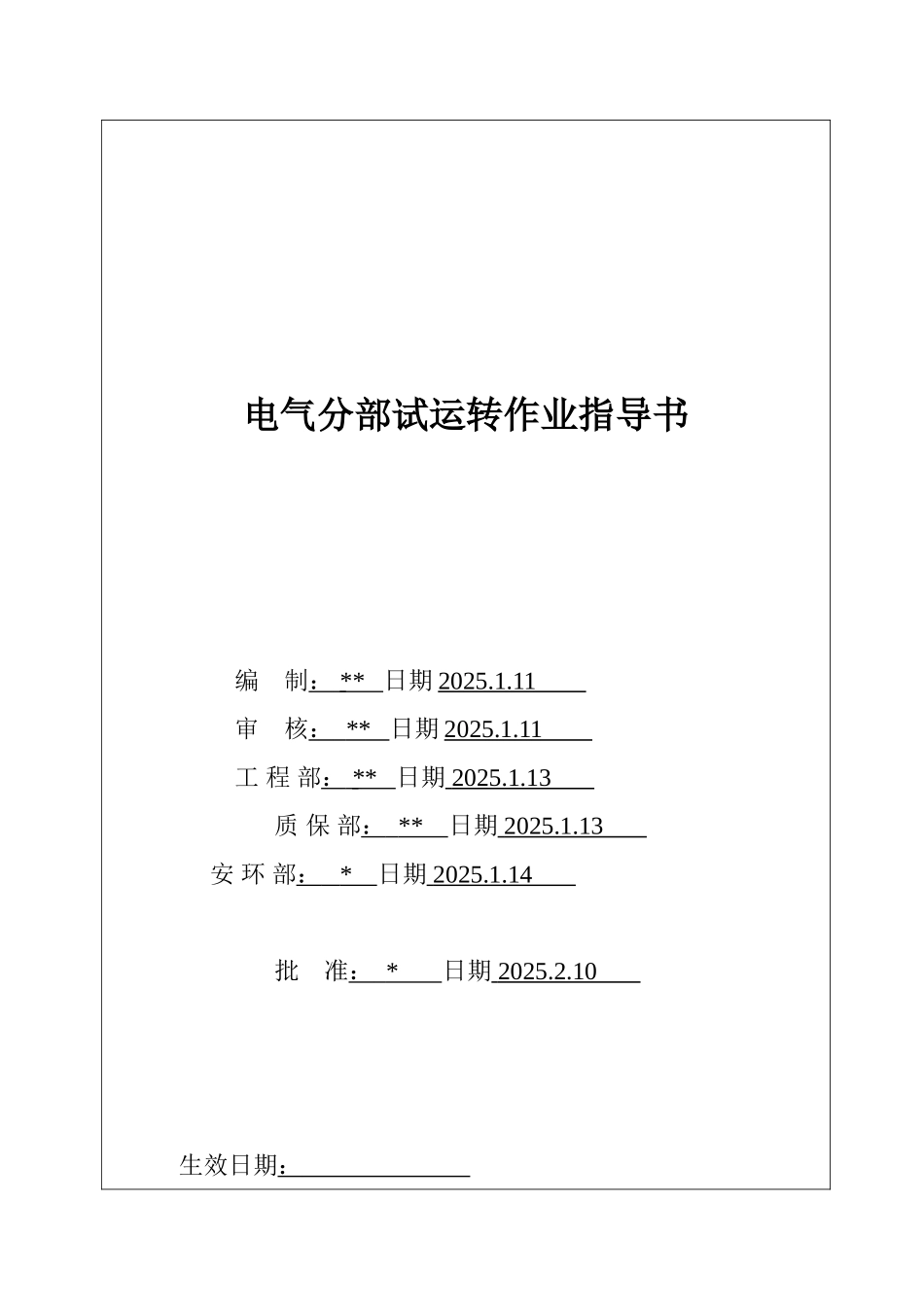

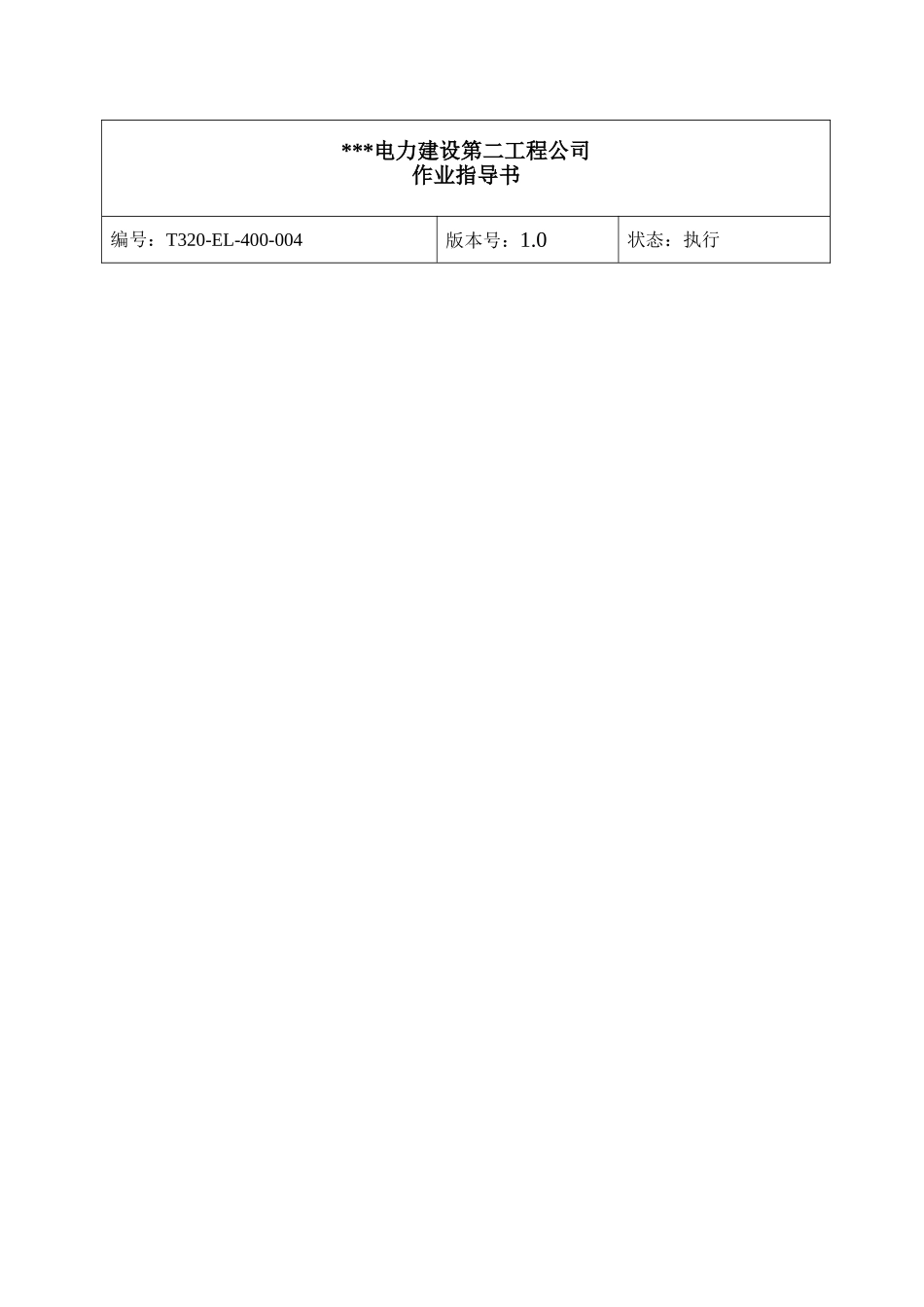

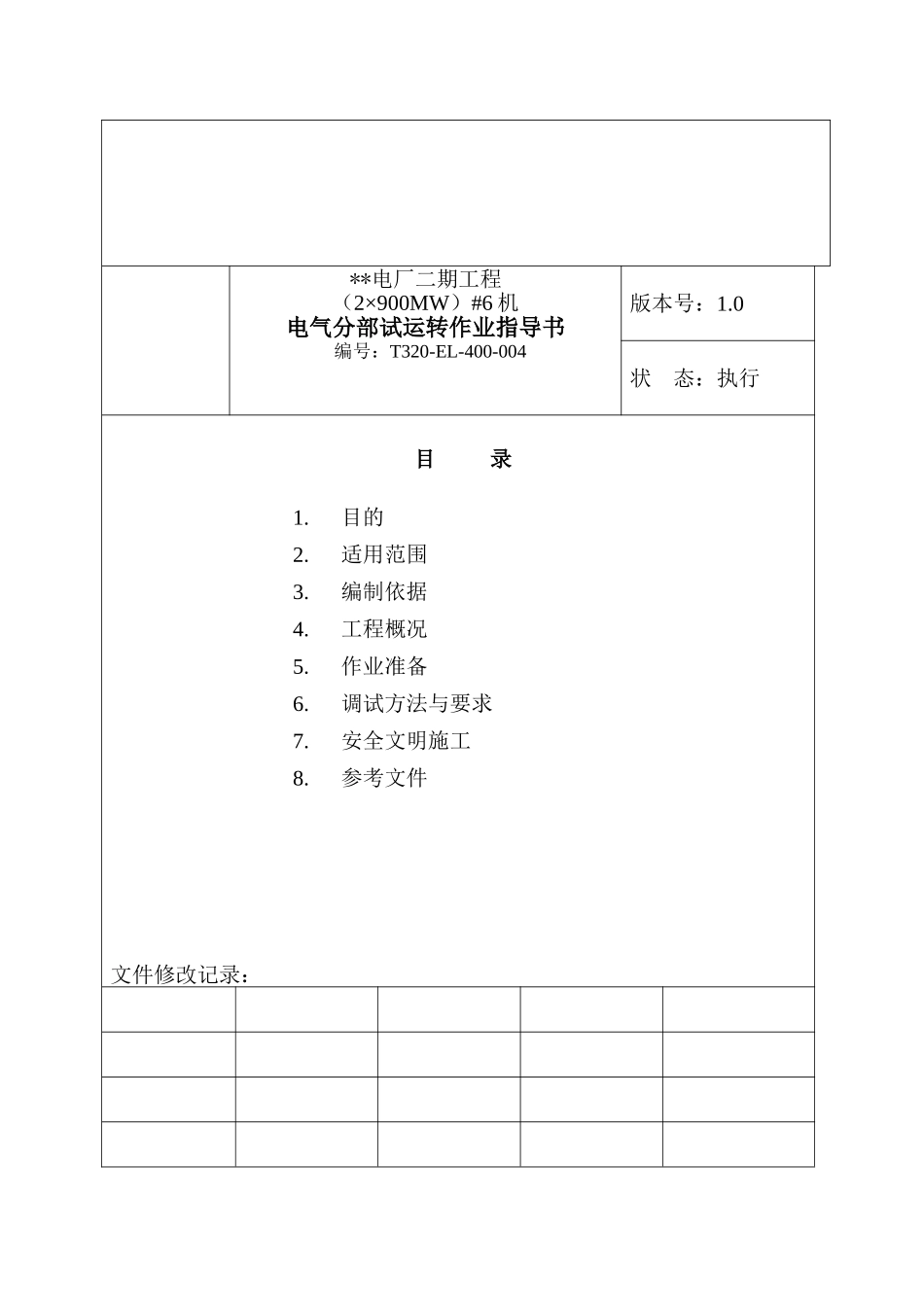

***电力建设第二工程公司作业指导书编号：T320-EL-400-004版本号：1.0状态：执行电气分部试运转作业指导书编 制： ** 日期 2025.1.11 审 核： ** 日期 2025.1.11 工 程 部： ** 日期 2025.1.13 质 保 部： ** 日期 2025.1.13 安 环 部： * 日期 2025.1.14 批 准： * 日期 2025.2.10 生效日期： **电厂二期工程（2×900MW）#6 机电气分部试运转作业指导书编号：T320-EL-400-004版本号：1.0状 态：执行目 录1.目的2.适用范围3.编制依据4.工程概况5.作业准备6.调试方法与要求7.安全文明施工8.参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人1目的为了保证**电厂二期工程（2×900MW）#6 标段电气设备分部试运转的顺利进行，促进工程调试技术水平的提高，确保电气设备调试时的设备安全和人身安全。2适用范围适用于**电厂二期工程（2×900MW）#6 标段范围内所有电气设备的调试及分部试运转。3编制依据3.1 锅炉岛系统调试导则 AESC-SMPC-55153.2INTERFACE BETWEEN ERECTION AND COMMISSIONING------SIEMENS3.3《电力建设安全工作规程》 （火力发电厂部分）3.4《电气装置安装工程高压电器施工及验收法律规范》GBJ147-903.5《电气装置安装工程低压电器施工及验收法律规范》GB50254-964工程概况本工程主要包括二次回路、电缆、电动机、变压器、发电机、开关、互感器以及母线受电前的检查、调试及带电试运行。5作业准备5.1文件资料、设备参数等准备齐全。5.2参加施工人员必须熟悉施工图纸和设备安装工艺及标准。5.3施工工具准备：钳型电流表（0-50A、0-1000A） 各 1 把兆欧表（500V、1000V、2500V） 各 1 把万用表 4 只红外线测温计 1 只振动仪 1 只扳手 1 套听筒 1 只6调试方法及要求6.1总则6.1.1设备首次送电前，应测量新设备绝缘电阻，并做好记录。6.1.2设备送、拉电应由运行人员操作。6.1.3设备首次送电前，应填写新设备静态检查表、新设备送电申请单、调试文件，相关资料应以文件包形式整理。6.1.4首次送电前，应检查防火封堵、电缆挂牌、核对一次电缆、设备标识等齐全正确。设备清理洁净，含有联络母线或母线桥的两段母线应重新进行核相。6.2二次回路调试6.2.1调试前，应进行的检查：6.2.1.1 盘、柜上设备检查：电器元件质量良好，型号规格应符合设计要求，外观应完好，排列整齐，固定牢固，密封良好。熔断器的熔芯规格、自动开关的整定值应符合设计要求。切换压板应接...
