购物中心蓄冰空调方案

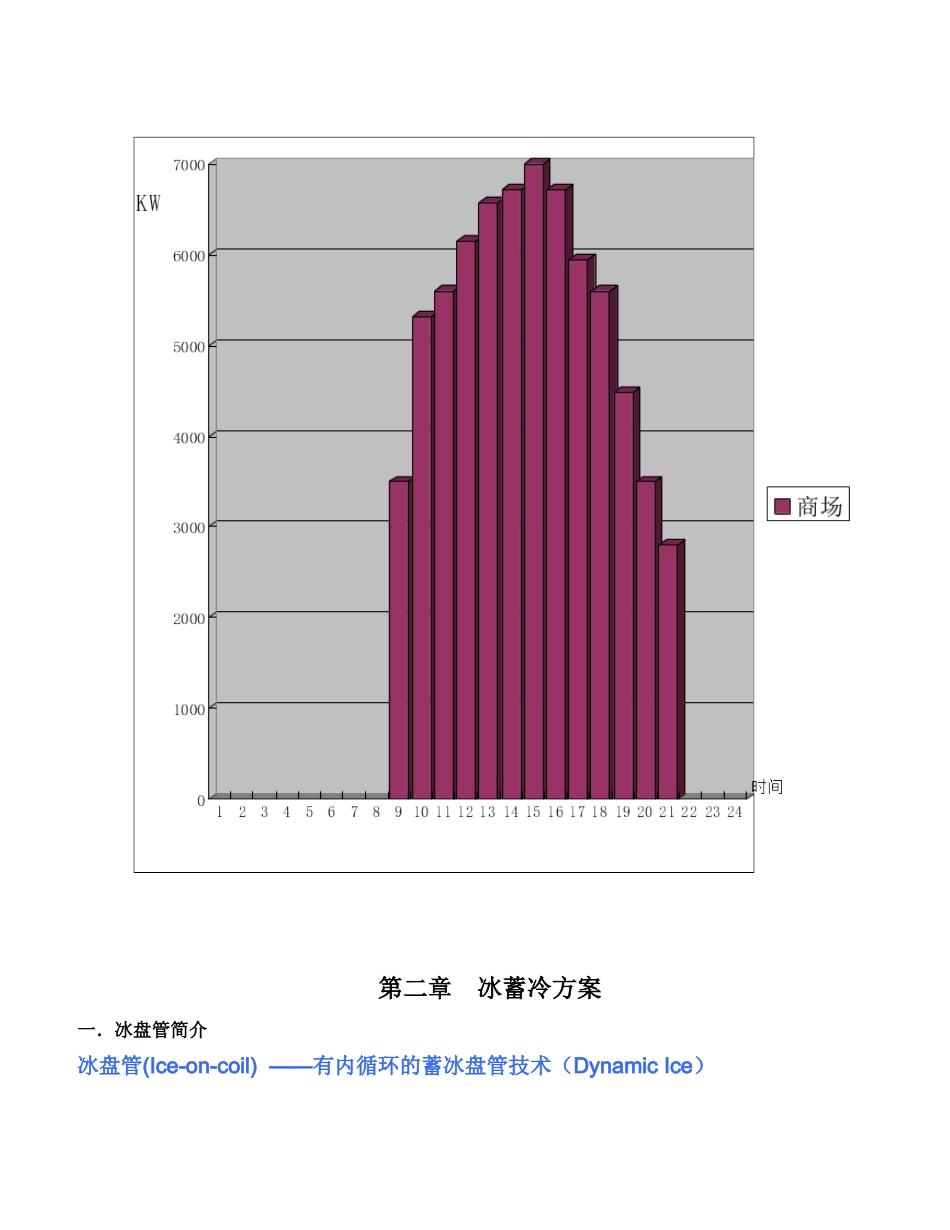

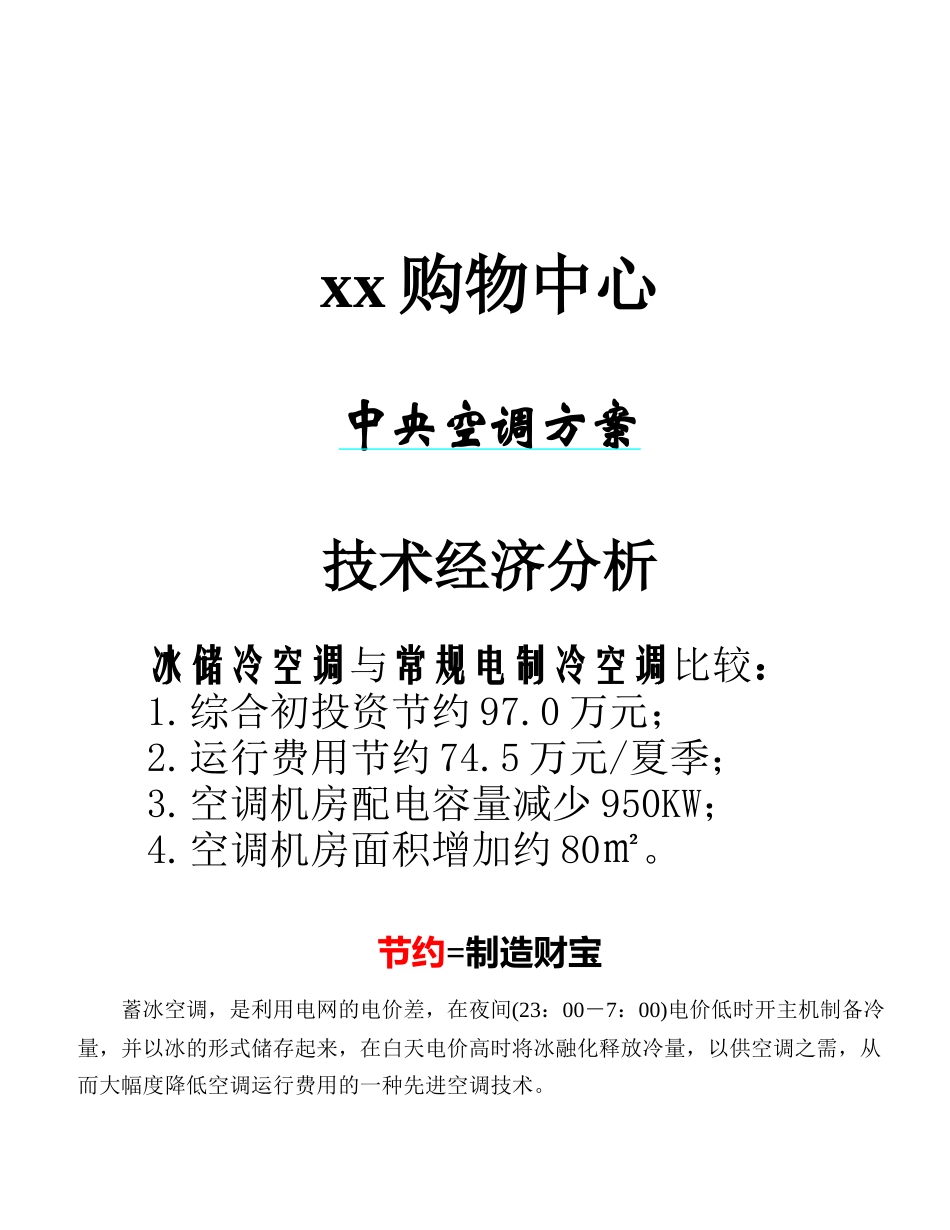

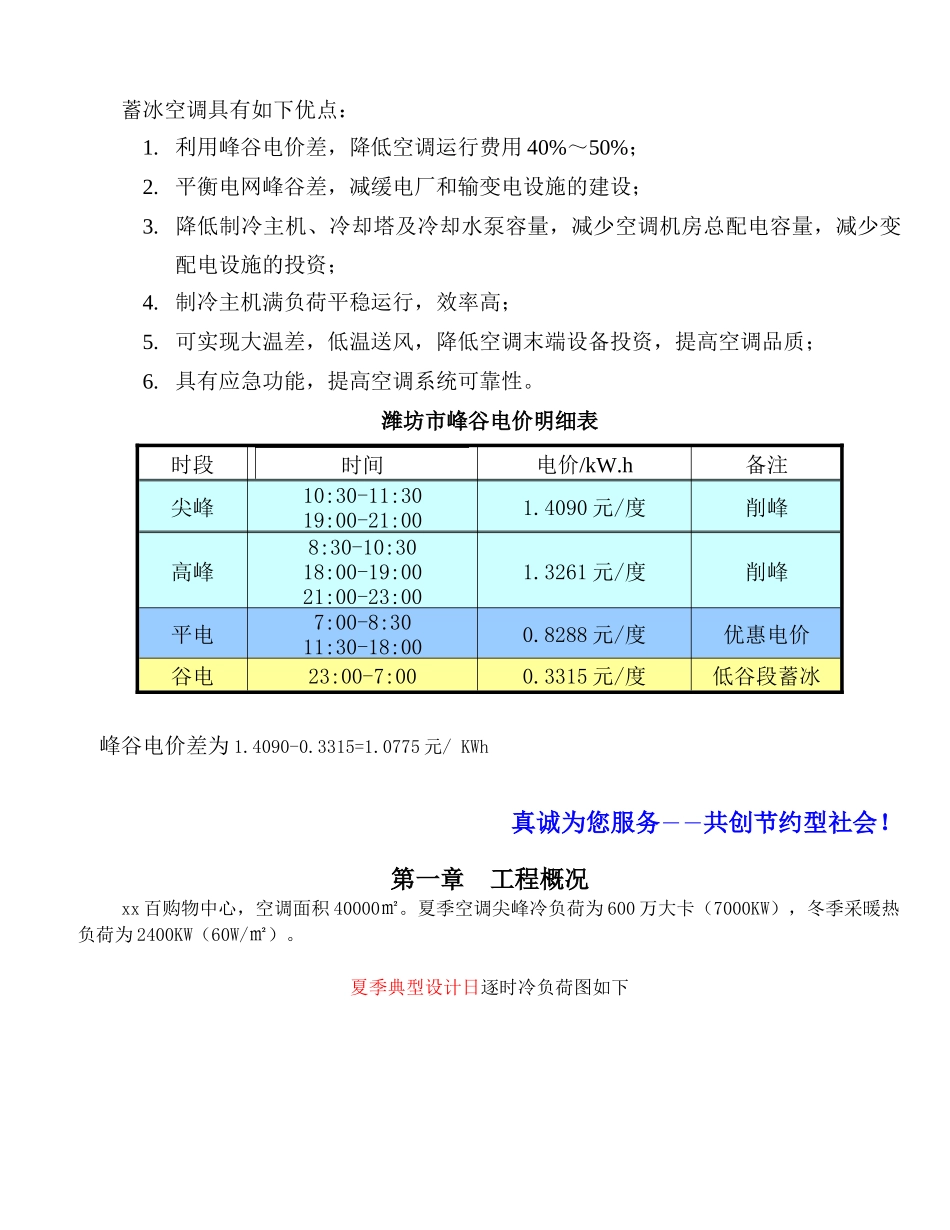

xx 购物中心中央空调方案技术经济分析冰储冷空调与常规电制冷空调比较：1.综合初投资节约 97.0 万元；2.运行费用节约 74.5 万元/夏季；3.空调机房配电容量减少 950KW；4.空调机房面积增加约 80㎡。节约=制造财宝蓄冰空调，是利用电网的电价差，在夜间(23：00－7：00)电价低时开主机制备冷量，并以冰的形式储存起来，在白天电价高时将冰融化释放冷量，以供空调之需，从而大幅度降低空调运行费用的一种先进空调技术。蓄冰空调具有如下优点：1. 利用峰谷电价差，降低空调运行费用 40%～50%； 2. 平衡电网峰谷差，减缓电厂和输变电设施的建设；3. 降低制冷主机、冷却塔及冷却水泵容量，减少空调机房总配电容量，减少变配电设施的投资；4. 制冷主机满负荷平稳运行，效率高；5. 可实现大温差，低温送风，降低空调末端设备投资，提高空调品质；6. 具有应急功能，提高空调系统可靠性。潍坊市峰谷电价明细表时段时间电价/kW.h备注尖峰10:30-11:3019:00-21:001.4090 元/度削峰高峰8:30-10:3018:00-19:0021:00-23:001.3261 元/度削峰平电7:00-8:3011:30-18:000.8288 元/度优惠电价谷电23:00-7:000.3315 元/度低谷段蓄冰峰谷电价差为 1.4090-0.3315=1.0775 元/ KWh 真诚为您服务――共创节约型社会！第一章 工程概况xx 百购物中心，空调面积 40000㎡。夏季空调尖峰冷负荷为 600 万大卡（7000KW），冬季采暖热负荷为 2400KW（60W/㎡）。夏季典型设计日逐时冷负荷图如下第二章 冰蓄冷方案一．冰盘管简介冰盘管(Ice-on-coil) ——有内循环的蓄冰盘管技术（Dynamic Ice）蓄冰盘管主要特点：1、盘管支管采纳台湾省生产纯质高密度聚乙烯（HDPE）材料，主管全部采纳不锈钢管焊接，全不锈钢槽体，内部流量分配接头全部采纳弹性接头，无焊缝，整体设计使用寿命 50 年；2、独有的内循环泵设计，通过功率微小的内循环泵的运转产生扰动，形成对流传热，优于静态的热传导，在蓄冰融冰阶段强化水与冰的传热，破除静态结冰热阻，提高水的结晶速度，结冰厚度更均匀，同时在融冰后期，加速蓄冰槽内水面浮冰的融化，提高融冰速率；3、独特的再冷却盘管加铝鳍片，提供 1.1-4℃的低温冷水，实现大温差冷冻水供水系统；并可实现蓄冰盘管的内外同时双向融冰，使得融冰速率加倍；4、单个槽内的多回路卤水分布管，发生泄漏时可不停机检修；5、专利设计的弹性 O 环接头机构，耐压超过 12 公斤，方便现场检修。二、冰蓄冷空调系统主要设备选型1、...
