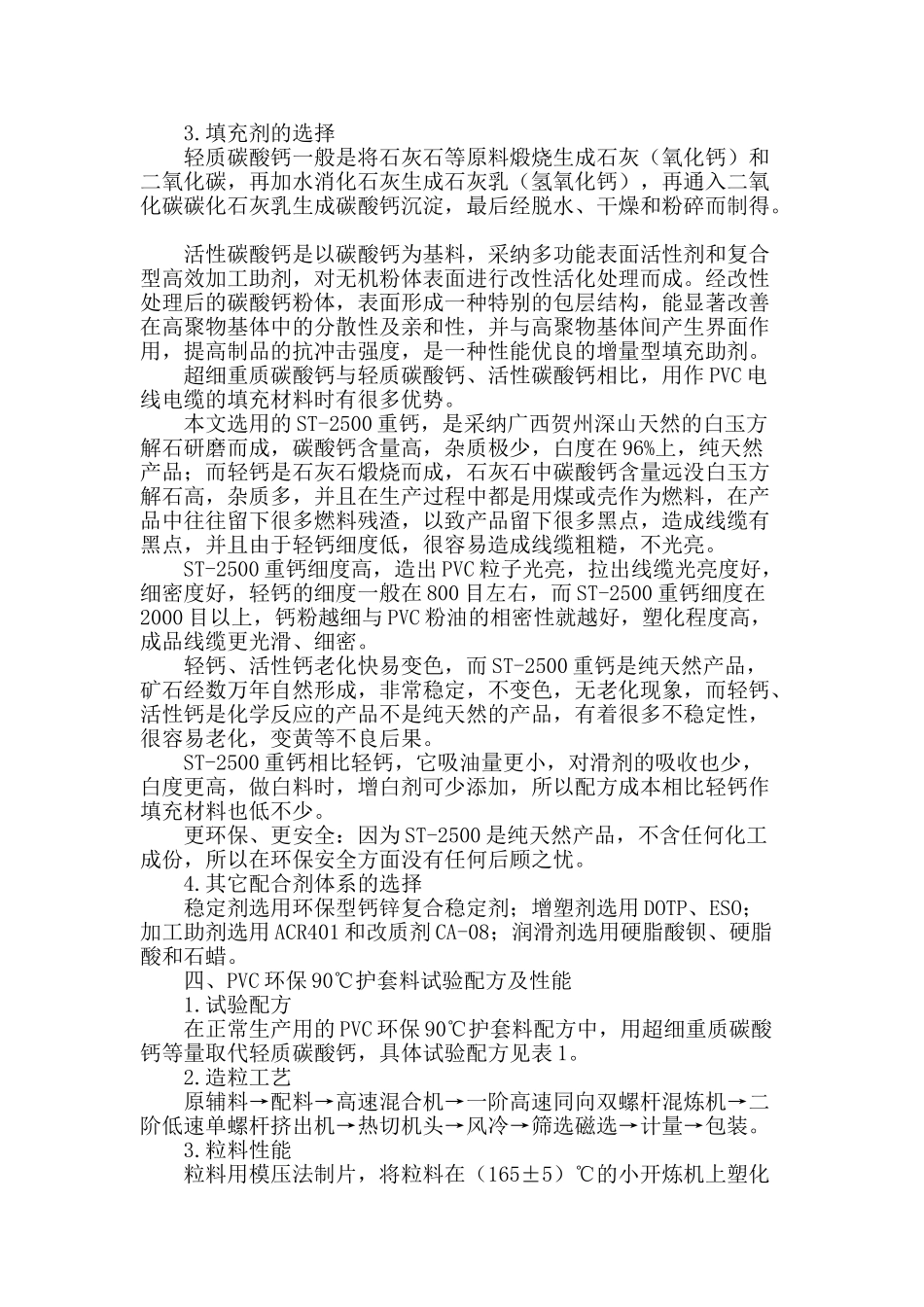

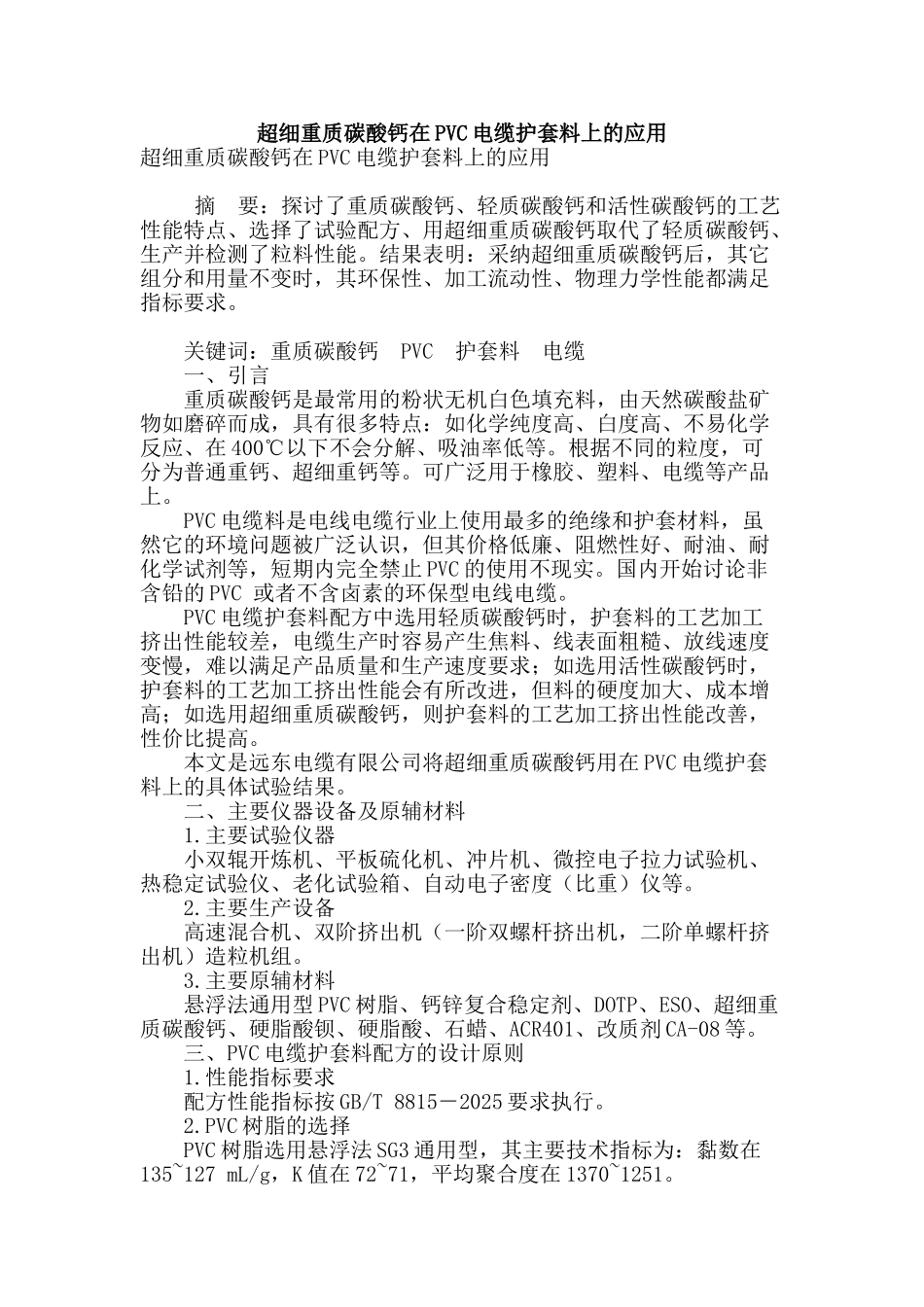

超细重质碳酸钙在 PVC 电缆护套料上的应用超细重质碳酸钙在 PVC 电缆护套料上的应用 摘 要：探讨了重质碳酸钙、轻质碳酸钙和活性碳酸钙的工艺性能特点、选择了试验配方、用超细重质碳酸钙取代了轻质碳酸钙、生产并检测了粒料性能。结果表明：采纳超细重质碳酸钙后，其它组分和用量不变时，其环保性、加工流动性、物理力学性能都满足指标要求。 关键词：重质碳酸钙 PVC 护套料 电缆 一、引言 重质碳酸钙是最常用的粉状无机白色填充料，由天然碳酸盐矿物如磨碎而成，具有很多特点：如化学纯度高、白度高、不易化学反应、在 400℃以下不会分解、吸油率低等。根据不同的粒度，可分为普通重钙、超细重钙等。可广泛用于橡胶、塑料、电缆等产品上。 PVC 电缆料是电线电缆行业上使用最多的绝缘和护套材料，虽然它的环境问题被广泛认识，但其价格低廉、阻燃性好、耐油、耐化学试剂等，短期内完全禁止 PVC 的使用不现实。国内开始讨论非含铅的 PVC 或者不含卤素的环保型电线电缆。 PVC 电缆护套料配方中选用轻质碳酸钙时，护套料的工艺加工挤出性能较差，电缆生产时容易产生焦料、线表面粗糙、放线速度变慢，难以满足产品质量和生产速度要求；如选用活性碳酸钙时，护套料的工艺加工挤出性能会有所改进，但料的硬度加大、成本增高；如选用超细重质碳酸钙，则护套料的工艺加工挤出性能改善，性价比提高。 本文是远东电缆有限公司将超细重质碳酸钙用在 PVC 电缆护套料上的具体试验结果。 二、主要仪器设备及原辅材料 1.主要试验仪器 小双辊开炼机、平板硫化机、冲片机、微控电子拉力试验机、热稳定试验仪、老化试验箱、自动电子密度（比重）仪等。 2.主要生产设备 高速混合机、双阶挤出机（一阶双螺杆挤出机，二阶单螺杆挤出机）造粒机组。 3.主要原辅材料 悬浮法通用型 PVC 树脂、钙锌复合稳定剂、DOTP、ESO、超细重质碳酸钙、硬脂酸钡、硬脂酸、石蜡、ACR401、改质剂 CA-08 等。 三、PVC 电缆护套料配方的设计原则 1.性能指标要求 配方性能指标按 GB/T 8815－2025 要求执行。 2.PVC 树脂的选择 PVC 树脂选用悬浮法 SG3 通用型，其主要技术指标为：黏数在135~127 mL/g，K 值在 72~71，平均聚合度在 1370~1251。 3.填充剂的选择 轻质碳酸钙一般是将石灰石等原料煅烧生成石灰（氧化钙）和二氧化碳，再加水消化石灰生成石灰乳（氢氧化钙），再通入二氧化碳碳化石灰乳生成碳酸钙沉淀，最后经脱水、干燥和粉...
