车库1-独立基础计算书-VIP专享

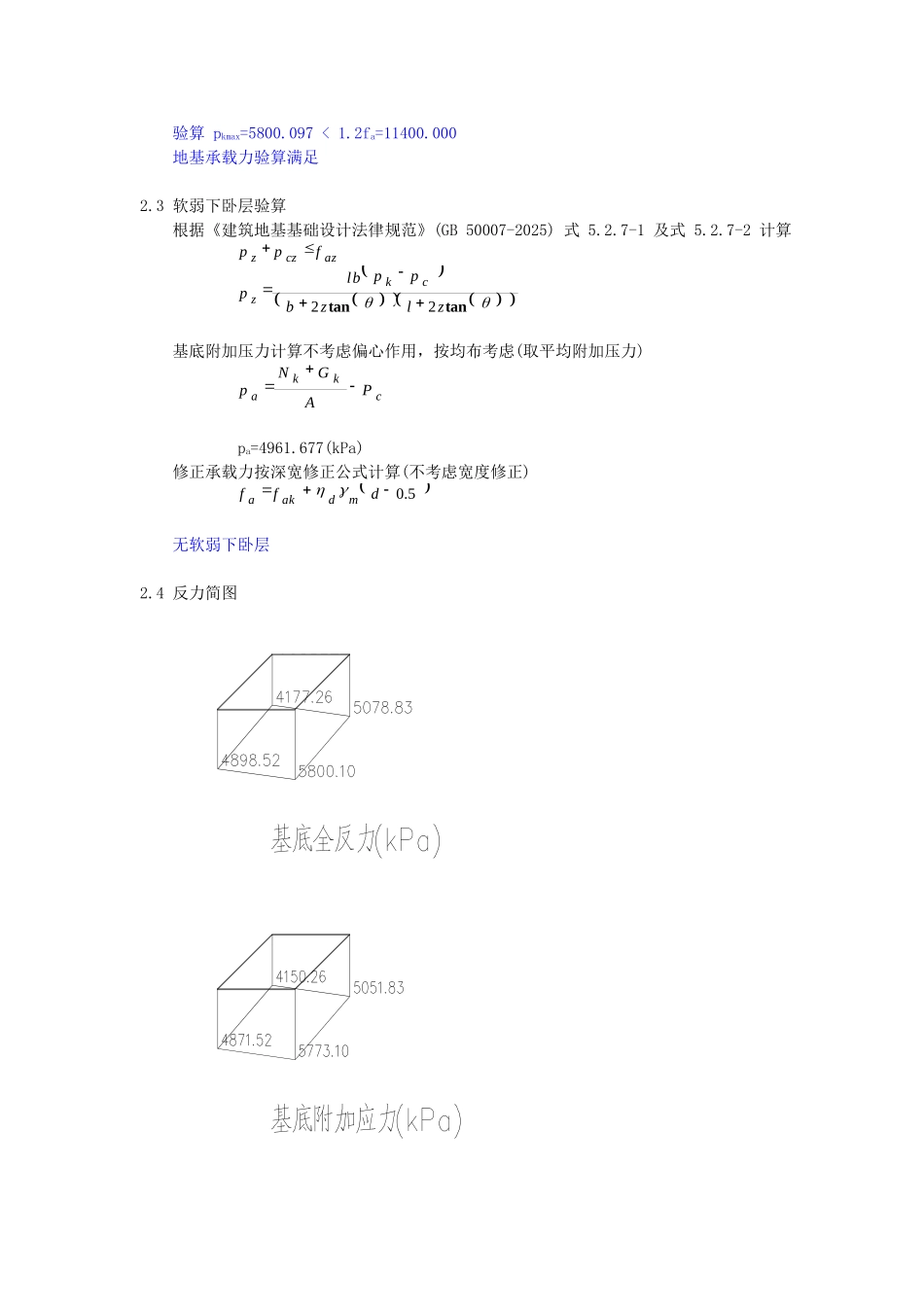

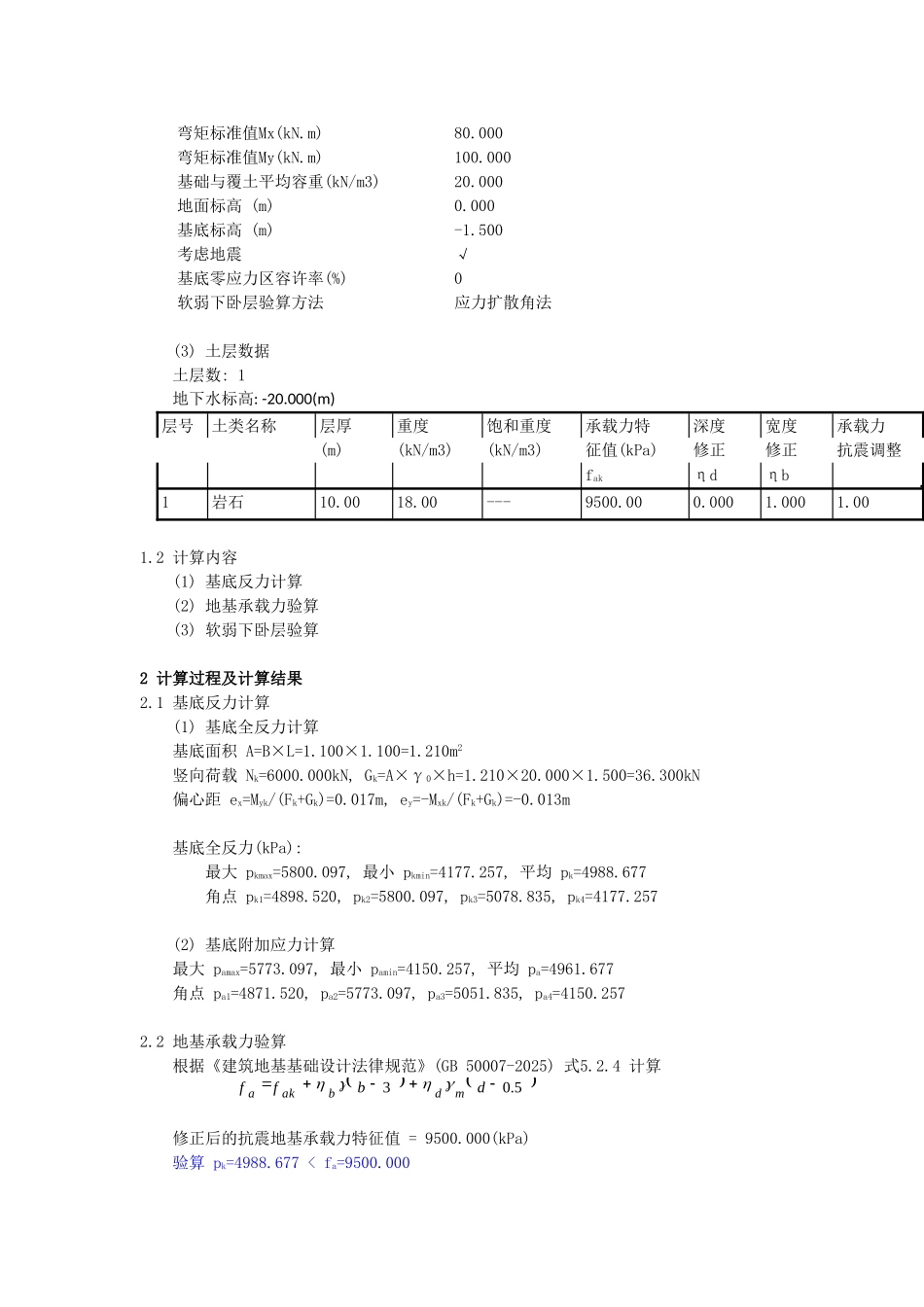

矩形基础地基承载力与软弱下卧层验算(CZL-1)项目名称 构件编号 日 期 设 计 校 对 审 核 执行法律规范: 《建筑地基基础设计法律规范》(GB 50007-2025), 本文简称《地基法律规范》 《建筑抗震设计法律规范》(GB 50011-2025), 本文简称《抗震法律规范》-----------------------------------------------------------------------1 设计资料1.1 已知条件 (1) 计算简图 (2) 设计参数 基础长 L (m) 1.100 基础宽 B (m) 1.100 轴力标准值(kN) 6000.000 弯矩标准值Mx(kN.m) 80.000 弯矩标准值My(kN.m) 100.000 基础与覆土平均容重(kN/m3) 20.000 地面标高 (m) 0.000 基底标高 (m) -1.500 考虑地震 √ 基底零应力区容许率(%) 0 软弱下卧层验算方法 应力扩散角法 (3) 土层数据 土层数: 1 地下水标高: -20.000(m)层号土类名称层厚重度饱和重度承载力特深度宽度承载力 (m)(kN/m3)(kN/m3)征值(kPa)修正修正抗震调整 fakηdηb 1岩石10.0018.00---9500.000.0001.0001.001.2 计算内容 (1) 基底反力计算 (2) 地基承载力验算 (3) 软弱下卧层验算2 计算过程及计算结果2.1 基底反力计算 (1) 基底全反力计算 基底面积 A=B×L=1.100×1.100=1.210m2 竖向荷载 Nk=6000.000kN, Gk=A×γ0×h=1.210×20.000×1.500=36.300kN 偏心距 ex=Myk/(Fk+Gk)=0.017m, ey=-Mxk/(Fk+Gk)=-0.013m 基底全反力(kPa): 最大 pkmax=5800.097, 最小 pkmin=4177.257, 平均 pk=4988.677 角点 pk1=4898.520, pk2=5800.097, pk3=5078.835, pk4=4177.257 (2) 基底附加应力计算 最大 pamax=5773.097, 最小 pamin=4150.257, 平均 pa=4961.677 角点 pa1=4871.520, pa2=5773.097, pa3=5051.835, pa4=4150.2572.2 地基承载力验算 根据《建筑地基基础设计法律规范》(GB 50007-2025) 式5.2.4 计算 f af ak b b3 d  md0.5 修正后的抗震地基承载力特征值 = 9500.000(kPa) 验算 pk=4988.677 < fa=9500.000 验算 pkmax=5800.097 < 1.2fa=11400.000 地基承载力验算满足2.3 软弱下卧层验算 根据《建筑地基基础设计法律规范》(GB 50007-2025) 式 5.2.7-1 及式 5.2.7-2 计算 p zp czf az p zlbp kp cb2ztanl2ztan 基底附加压力计算不考虑偏心作用，按均布考虑(取平均附加压力) p aN kG kAP c pa=4961.677(kPa) 修正承载力按深宽修正公式计算(不考虑宽度修正) f af ak d  md0.5 无软弱下卧层2.4 反力简图 ----------------------------------------------------------------------- 【理正结构设计工具箱软件 6.5PB3】 计算日期: 2025-11-10 15:16:33 -----------------------------------------------------------------------
