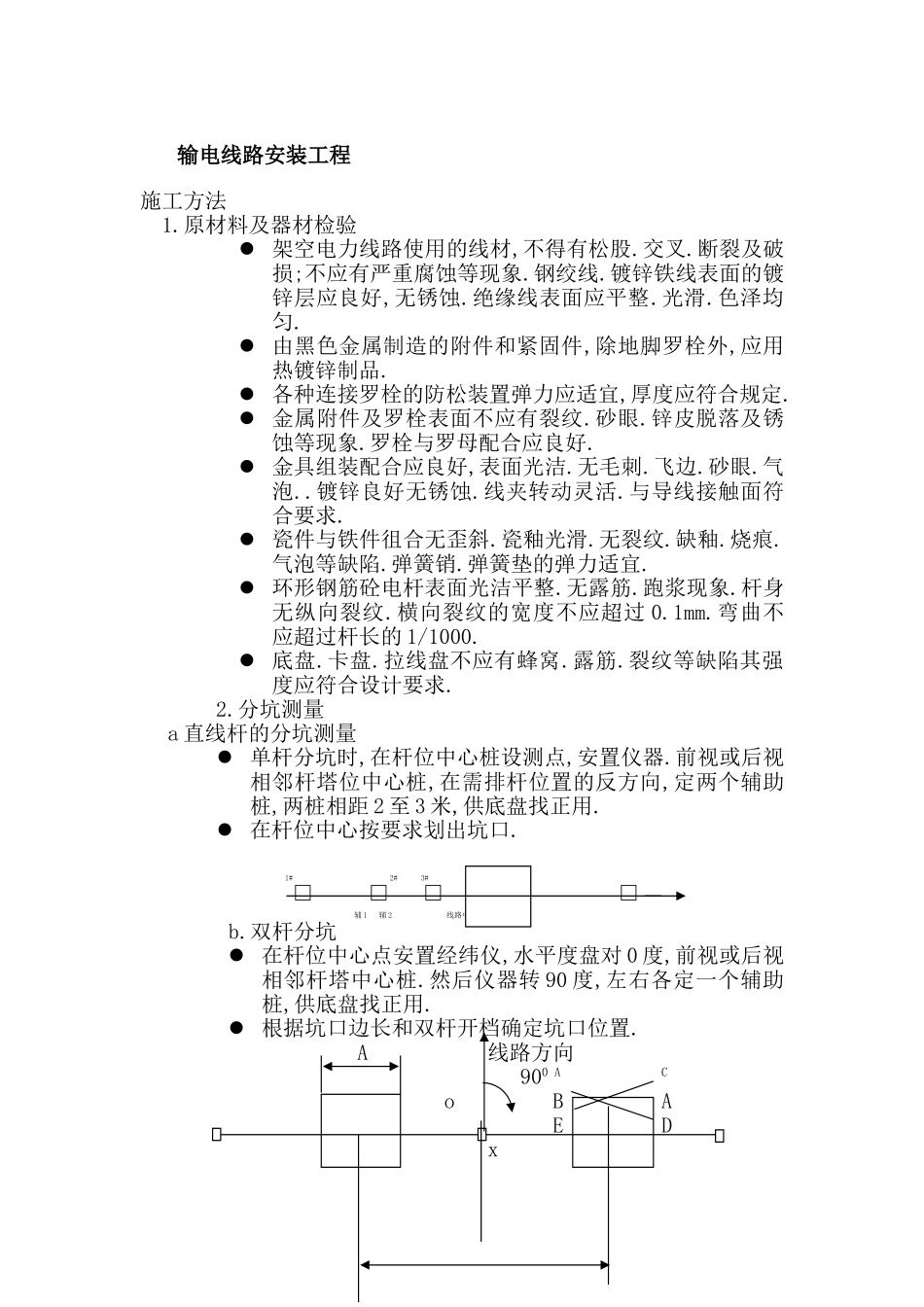

输电线路安装工程施工方法 1.原材料及器材检验 架空电力线路使用的线材,不得有松股.交叉.断裂及破损;不应有严重腐蚀等现象.钢绞线.镀锌铁线表面的镀锌层应良好,无锈蚀.绝缘线表面应平整.光滑.色泽均匀. 由黑色金属制造的附件和紧固件,除地脚罗栓外,应用热镀锌制品. 各种连接罗栓的防松装置弹力应适宜,厚度应符合规定. 金属附件及罗栓表面不应有裂纹.砂眼.锌皮脱落及锈蚀等现象.罗栓与罗母配合应良好. 金具组装配合应良好,表面光洁.无毛刺.飞边.砂眼.气泡..镀锌良好无锈蚀.线夹转动灵活.与导线接触面符合要求. 瓷件与铁件徂合无歪斜.瓷釉光滑.无裂纹.缺釉.烧痕.气泡等缺陷.弹簧销.弹簧垫的弹力适宜. 环形钢筋砼电杆表面光洁平整.无露筋.跑浆现象.杆身无纵向裂纹.横向裂纹的宽度不应超过 0.1mm.弯曲不应超过杆长的 1/1000. 底盘.卡盘.拉线盘不应有蜂窝.露筋.裂纹等缺陷其强度应符合设计要求. 2.分坑测量a 直线杆的分坑测量 单杆分坑时,在杆位中心桩设测点,安置仪器.前视或后视相邻杆塔位中心桩,在需排杆位置的反方向,定两个辅助桩,两桩相距 2 至 3 米,供底盘找正用. 在杆位中心按要求划出坑口. 1# 2# 3# □ □ □ □ □ 辅 1 辅 2 线路中心线b.双杆分坑 在杆位中心点安置经纬仪,水平度盘对 0 度,前视或后视相邻杆塔中心桩.然后仪器转 90 度,左右各定一个辅助桩,供底盘找正用. 根据坑口边长和双杆开档确定坑口位置. A 线路方向 900 A C o B A E D x c.四腿塔的分坑 在塔中心桩 o 安置仪器,前视或后视相邻塔中心桩,水平度盘对 o 度,然后经纬仪左右各转 45 度角定出辅助桩a.b.c.d. 然后根据基础根开和坑口边长勾划四个坑位.d 线路方向 a 450 450 E1 E0 E2 O c x b d,转角塔分坑. 分坑时,必须找出线路转角处内角平分线方向.根据塔型计算出位移距离,定出位移桩.然后以位移桩作为杆塔中心桩安置仪器.以内角平分线为基准线,转角杆在基准线上进行分坑. 线路方向 o o1 分角线 s 线路方向 o 线路转角桩 o1 位移桩 s 位移距离3.基坑及基础理设 基坑定位应以设计图纸为依据.35kv 架空线路直线杆顺线路方向 位移不应超过 1%;横线路方向位移不应超过 50mm.转角杆.分支杆的横路.顺线路方向的位移均不应超过 50mm. 电杆基坑深度的允许偏差为+100mm,-50mm. 双杆基坑中心偏差不应超过±30mm.两杆坑底应一致. 坑底采纳底盘时,底盘的圆...
