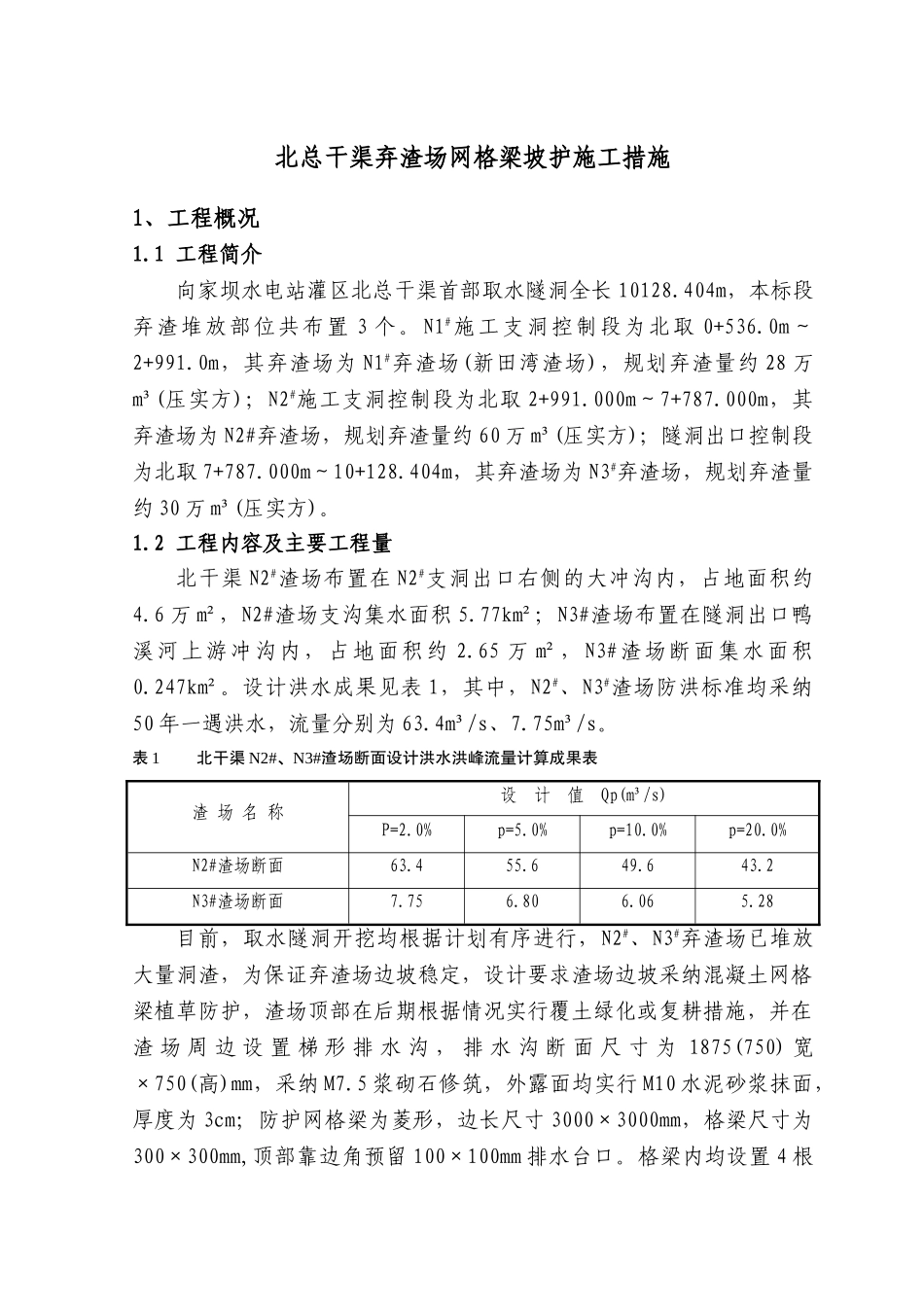

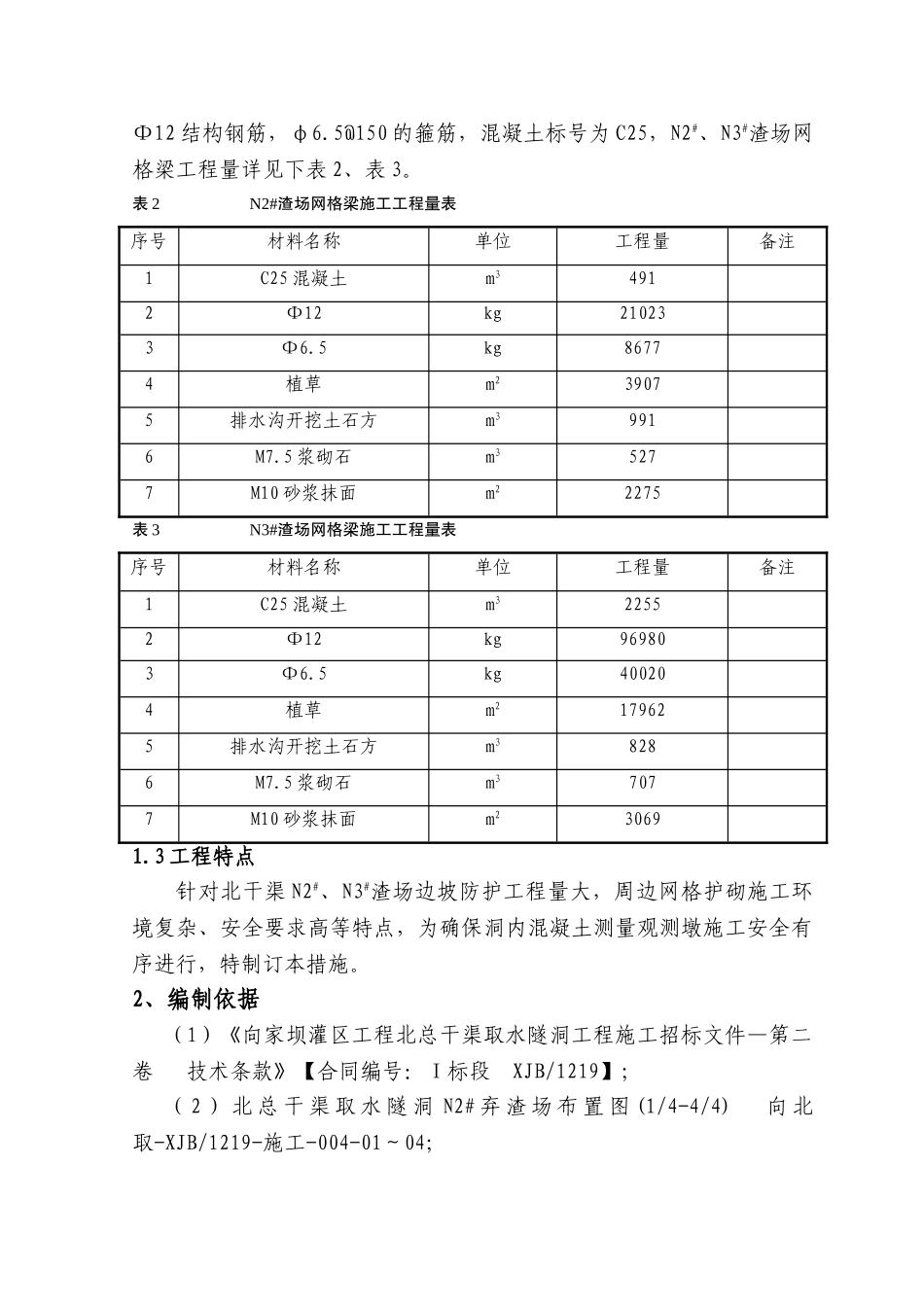

北总干渠弃渣场网格梁坡护施工措施1、工程概况1.1 工程简介 向家坝水电站灌区北总干渠首部取水隧洞全长 10128.404m，本标段弃渣堆放部位共布置 3 个。N1#施工支洞控制段为北取 0+536.0m～2+991.0m，其弃渣场为 N1#弃渣场(新田湾渣场)，规划弃渣量约 28 万m³(压实方)；N2#施工支洞控制段为北取 2+991.000m～7+787.000m，其弃渣场为 N2#弃渣场，规划弃渣量约 60 万 m³(压实方)；隧洞出口控制段为北取 7+787.000m～10+128.404m，其弃渣场为 N3#弃渣场，规划弃渣量约 30 万 m³(压实方)。1.2 工程内容及主要工程量北干渠 N2#渣场布置在 N2#支洞出口右侧的大冲沟内，占地面积约4.6 万 m²，N2#渣场支沟集水面积 5.77km²；N3#渣场布置在隧洞出口鸭溪河上游冲沟内，占地面积约 2.65 万 m²，N3#渣场断面集水面积0.247km²。设计洪水成果见表 1，其中，N2#、N3#渣场防洪标准均采纳50 年一遇洪水，流量分别为 63.4m³/s、7.75m³/s。表 1 北干渠 N2#、N3#渣场断面设计洪水洪峰流量计算成果表渣 场 名 称设 计 值 Qp(m³/s)P=2.0%p=5.0%p=10.0%p=20.0%N2#渣场断面63.455.649.643.2N3#渣场断面7.756.806.065.28目前，取水隧洞开挖均根据计划有序进行，N2#、N3#弃渣场已堆放大量洞渣，为保证弃渣场边坡稳定，设计要求渣场边坡采纳混凝土网格梁植草防护，渣场顶部在后期根据情况实行覆土绿化或复耕措施，并在渣 场 周 边 设 置 梯 形 排 水 沟 ， 排 水 沟 断 面 尺 寸 为 1875(750) 宽×750(高)mm，采纳 M7.5 浆砌石修筑，外露面均实行 M10 水泥砂浆抹面，厚度为 3cm；防护网格梁为菱形，边长尺寸 3000×3000mm，格梁尺寸为300×300mm,顶部靠边角预留 100×100mm 排水台口。格梁内均设置 4 根Φ12 结构钢筋，φ6.5@150 的箍筋，混凝土标号为 C25，N2#、N3#渣场网格梁工程量详见下表 2、表 3。表 2 N2#渣场网格梁施工工程量表序号材料名称单位工程量备注1C25 混凝土m34912Φ12kg210233Φ6.5kg86774植草m239075排水沟开挖土石方m39916M7.5 浆砌石m35277M10 砂浆抹面m22275表 3 N3#渣场网格梁施工工程量表序号材料名称单位工程量备注1C25 混凝土m322552Φ12kg969803Φ6.5kg400204植草m2179625排水沟开挖土石方m38286M7.5 浆砌石m37077M10 砂浆抹面m230691.3 工程特点针对北干渠 N2#、N3#渣场边坡防护工程量大，周边网格护砌施工环境复杂、安全要求高等特点，为确保洞...
