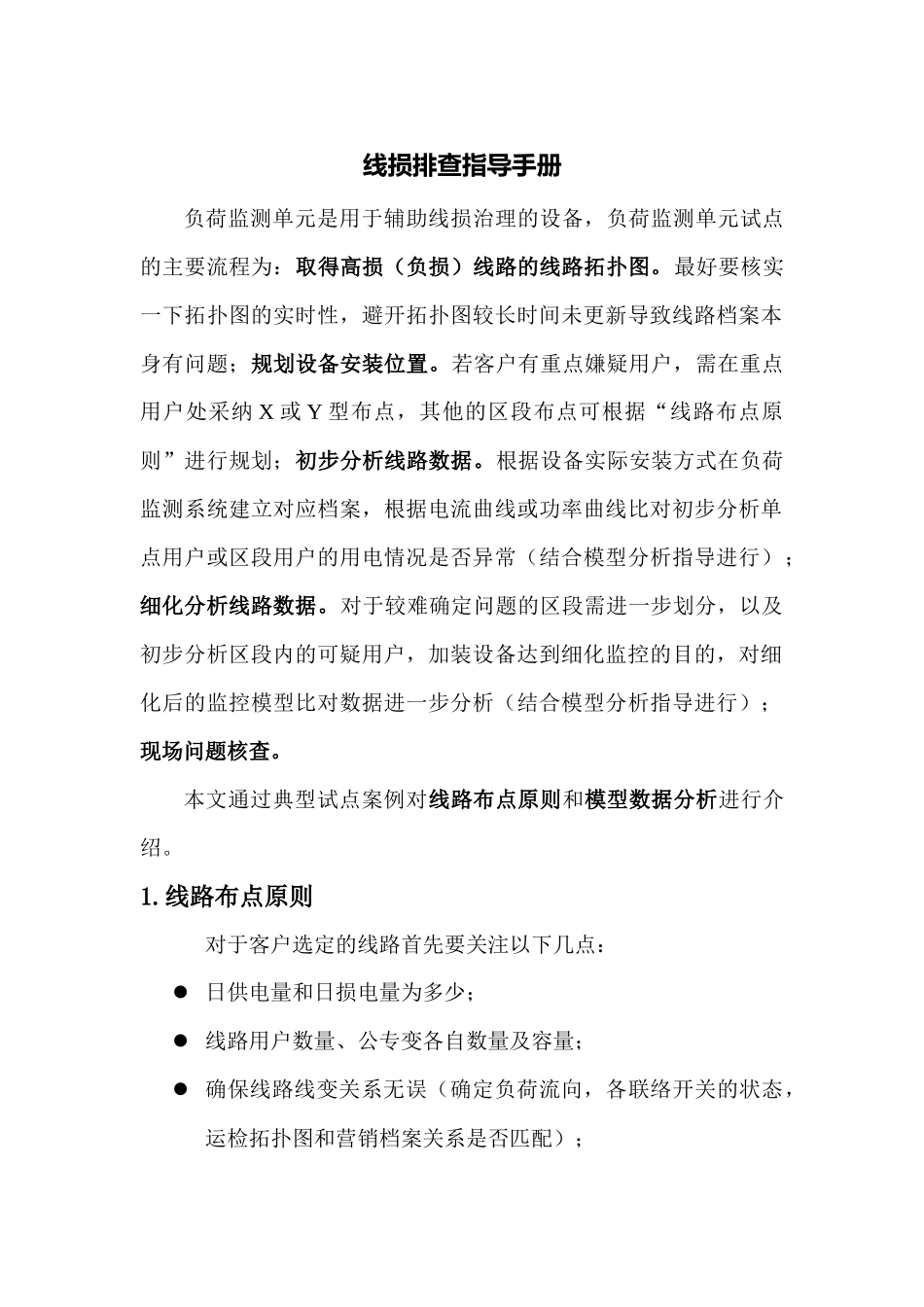

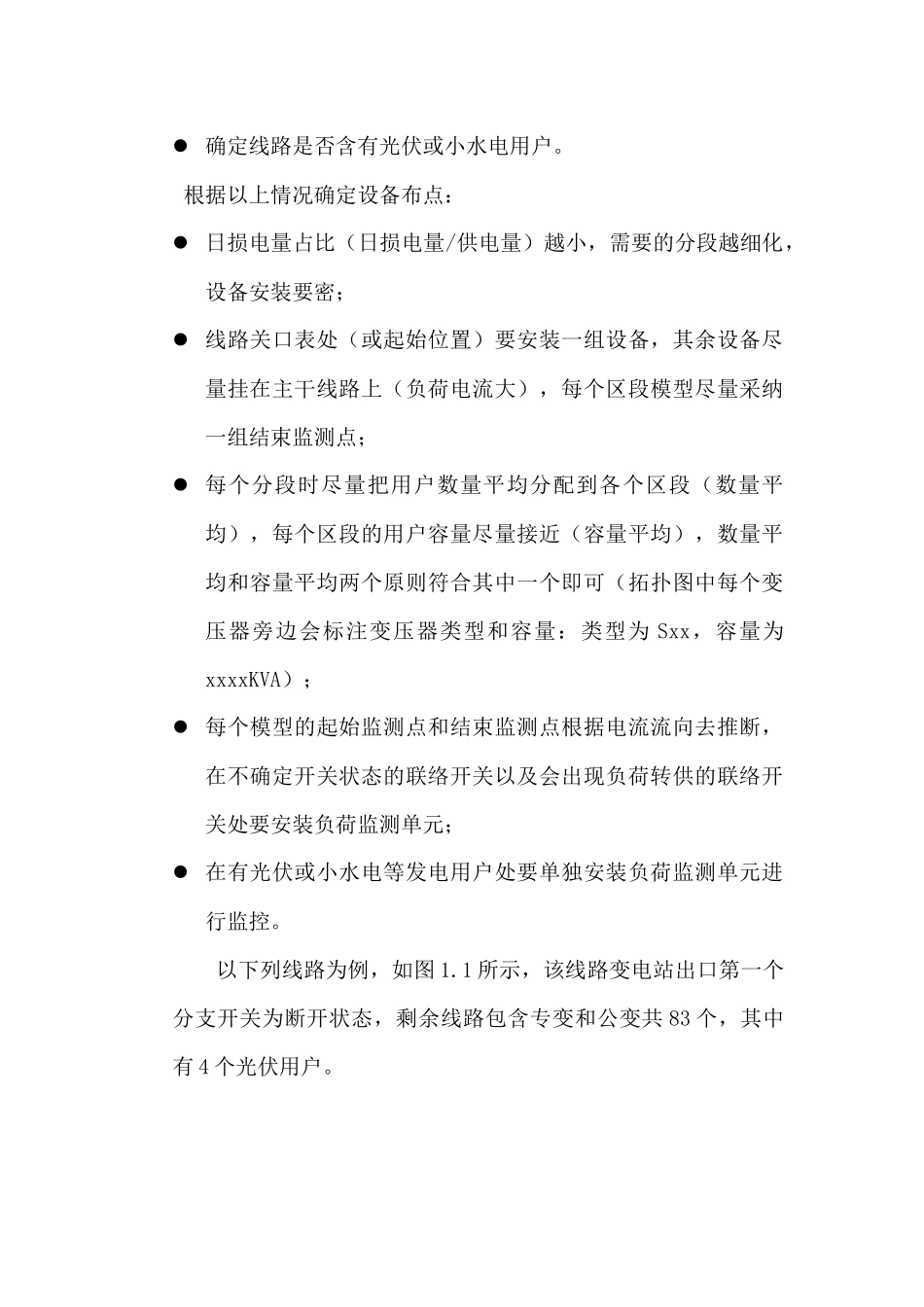

线损排查指导手册负荷监测单元是用于辅助线损治理的设备，负荷监测单元试点的主要流程为：取得高损（负损）线路的线路拓扑图。最好要核实一下拓扑图的实时性，避开拓扑图较长时间未更新导致线路档案本身有问题；规划设备安装位置。若客户有重点嫌疑用户，需在重点用户处采纳 X 或 Y 型布点，其他的区段布点可根据“线路布点原则”进行规划；初步分析线路数据。根据设备实际安装方式在负荷监测系统建立对应档案，根据电流曲线或功率曲线比对初步分析单点用户或区段用户的用电情况是否异常（结合模型分析指导进行）；细化分析线路数据。对于较难确定问题的区段需进一步划分，以及初步分析区段内的可疑用户，加装设备达到细化监控的目的，对细化后的监控模型比对数据进一步分析（结合模型分析指导进行）；现场问题核查。本文通过典型试点案例对线路布点原则和模型数据分析进行介绍。1.线路布点原则对于客户选定的线路首先要关注以下几点： 日供电量和日损电量为多少； 线路用户数量、公专变各自数量及容量； 确保线路线变关系无误（确定负荷流向，各联络开关的状态，运检拓扑图和营销档案关系是否匹配）； 确定线路是否含有光伏或小水电用户。根据以上情况确定设备布点： 日损电量占比（日损电量/供电量）越小，需要的分段越细化，设备安装要密； 线路关口表处（或起始位置）要安装一组设备，其余设备尽量挂在主干线路上（负荷电流大），每个区段模型尽量采纳一组结束监测点； 每个分段时尽量把用户数量平均分配到各个区段（数量平均），每个区段的用户容量尽量接近（容量平均），数量平均和容量平均两个原则符合其中一个即可（拓扑图中每个变压器旁边会标注变压器类型和容量：类型为 Sxx，容量为xxxxKVA）； 每个模型的起始监测点和结束监测点根据电流流向去推断，在不确定开关状态的联络开关以及会出现负荷转供的联络开关处要安装负荷监测单元； 在有光伏或小水电等发电用户处要单独安装负荷监测单元进行监控。以下列线路为例，如图 1.1 所示，该线路变电站出口第一个分支开关为断开状态，剩余线路包含专变和公变共 83 个，其中有 4 个光伏用户。图 1.1 试点线路示意图总图 1.2 试点线路局部放大图 1图 1.3 试点线路局部放大图 2图 1.4 试点线路局部放大图 3图 1.5 试点线路局部放大图 4图 1.6 试点线路局部放大图 5设备的安装如下图所示：五个红色圆圈处为关口表处及光伏用户，为必须安装...
