钢桁架结构构件预拼装施工工艺

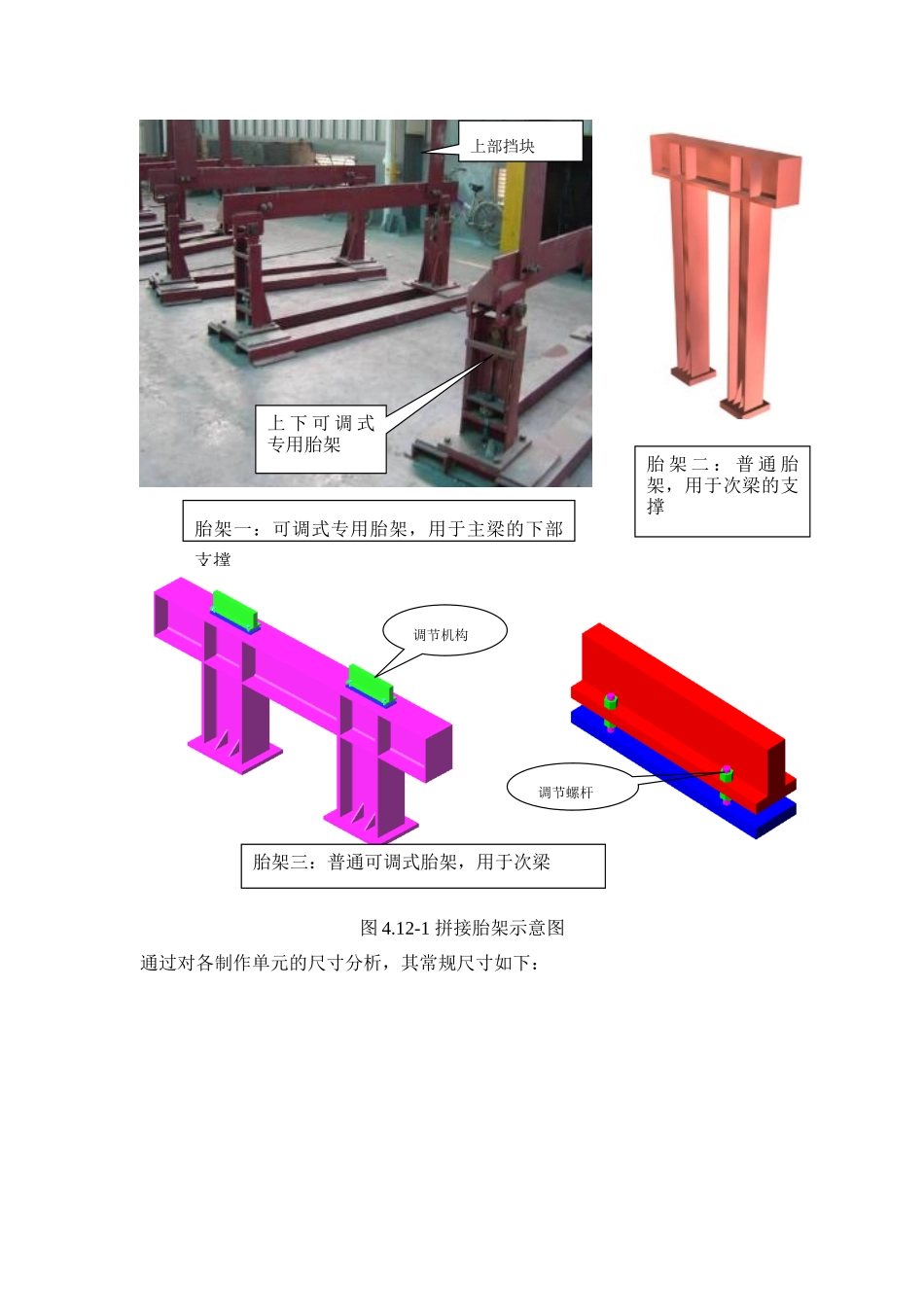

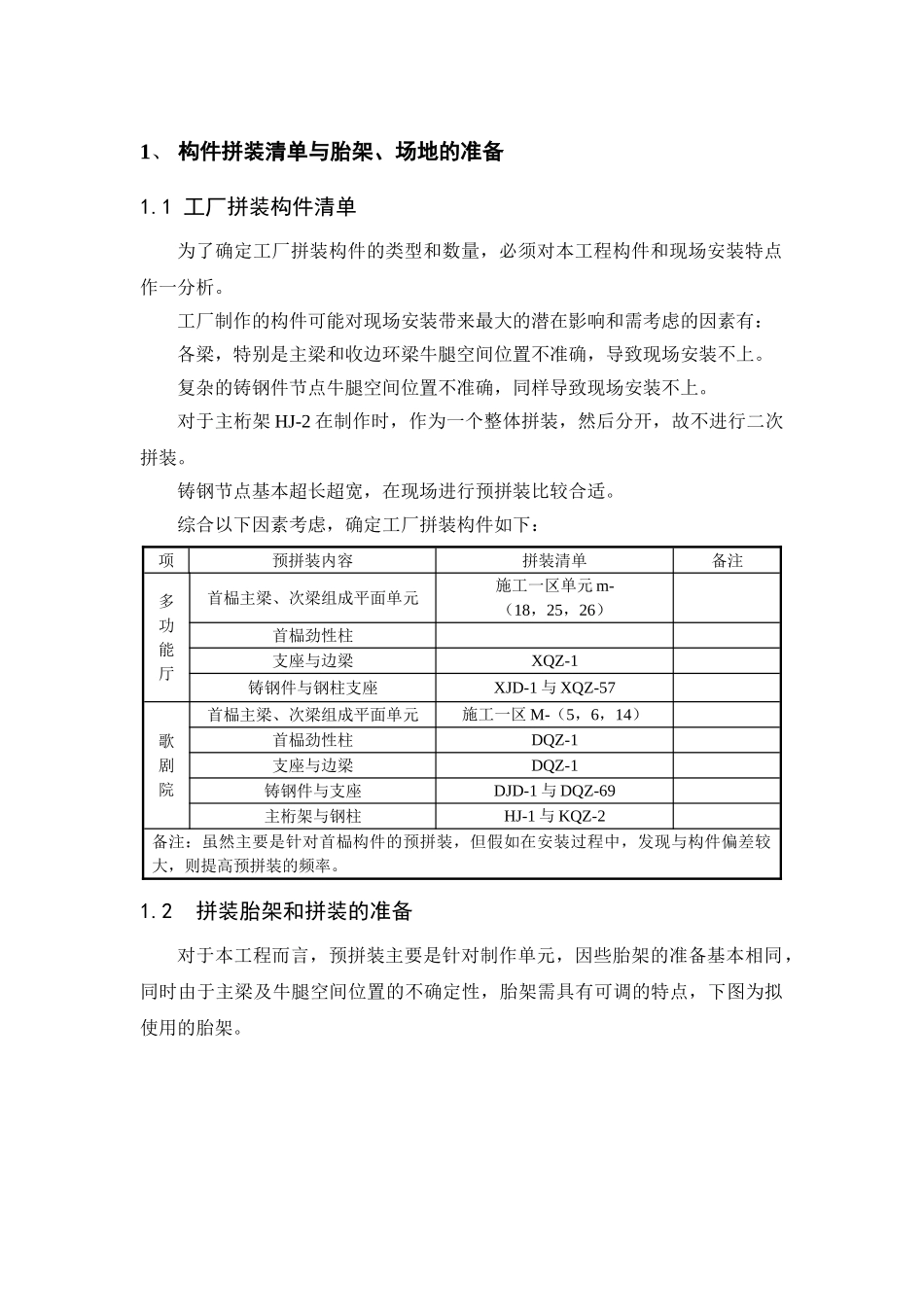

1 、 构件拼装清单与胎架、场地的准备1.1 工厂拼装构件清单为了确定工厂拼装构件的类型和数量，必须对本工程构件和现场安装特点作一分析。工厂制作的构件可能对现场安装带来最大的潜在影响和需考虑的因素有：各梁，特别是主梁和收边环梁牛腿空间位置不准确，导致现场安装不上。复杂的铸钢件节点牛腿空间位置不准确，同样导致现场安装不上。对于主桁架 HJ-2 在制作时，作为一个整体拼装，然后分开，故不进行二次拼装。铸钢节点基本超长超宽，在现场进行预拼装比较合适。综合以下因素考虑，确定工厂拼装构件如下：项预拼装内容拼装清单备注多功能厅首榀主梁、次梁组成平面单元施工一区单元 m-（18，25，26）首榀劲性柱支座与边梁XQZ-1铸钢件与钢柱支座XJD-1 与 XQZ-57歌剧院首榀主梁、次梁组成平面单元施工一区 M-（5，6，14）首榀劲性柱DQZ-1支座与边梁DQZ-1铸钢件与支座DJD-1 与 DQZ-69主桁架与钢柱HJ-1 与 KQZ-2备注：虽然主要是针对首榀构件的预拼装，但假如在安装过程中，发现与构件偏差较大，则提高预拼装的频率。1.2拼装胎架和拼装的准备对于本工程而言，预拼装主要是针对制作单元，因些胎架的准备基本相同，同时由于主梁及牛腿空间位置的不确定性，胎架需具有可调的特点，下图为拟使用的胎架。图 4.12-1 拼接胎架示意图通过对各制作单元的尺寸分析，其常规尺寸如下：上 下 可 调 式专用胎架上部挡块胎架一：可调式专用胎架，用于主梁的下部支撑胎 架 二 ： 普 通 胎架，用于次梁的支撑调节机构调节螺杆胎架三：普通可调式胎架，用于次梁图 4.12-2 制作单元尺寸示意图2 、 工厂预拼装和现场拼装方案2.1 工厂预拼装流程图 4.13-1 工厂预拼装流程图2.2 具体拼装示意图从整体上分析，工厂拼装有两种方案；一种是先次梁→定位主梁→定位铸钢件节点，另一种是先定位铸钢件节点→主梁→定位次梁。由于采纳的是单元拼装，从尺寸的准确度上，采纳第一种比较好一些，能够较准确推断铸钢件和主梁牛腿的准确度。下面是现场安装第一榀的工厂预拼装示意图： 第三步：从一侧依次拼装主梁第一步：根据第一榀的尺寸特点，在非牛腿处布置胎架第二步：从一侧依次拼装次梁第四步：从一侧依次拼装铸钢件第六步：利用采集的各特征点三坐标数据，计算机重构模型，相关原理详见“三坐标测量系统与模型计算机重构技术”应用实例： 国家体育场拼装场地，利用三坐标测量系统，拼装构件进行扫描第五步：利用三坐标测量系统，对构件进...
