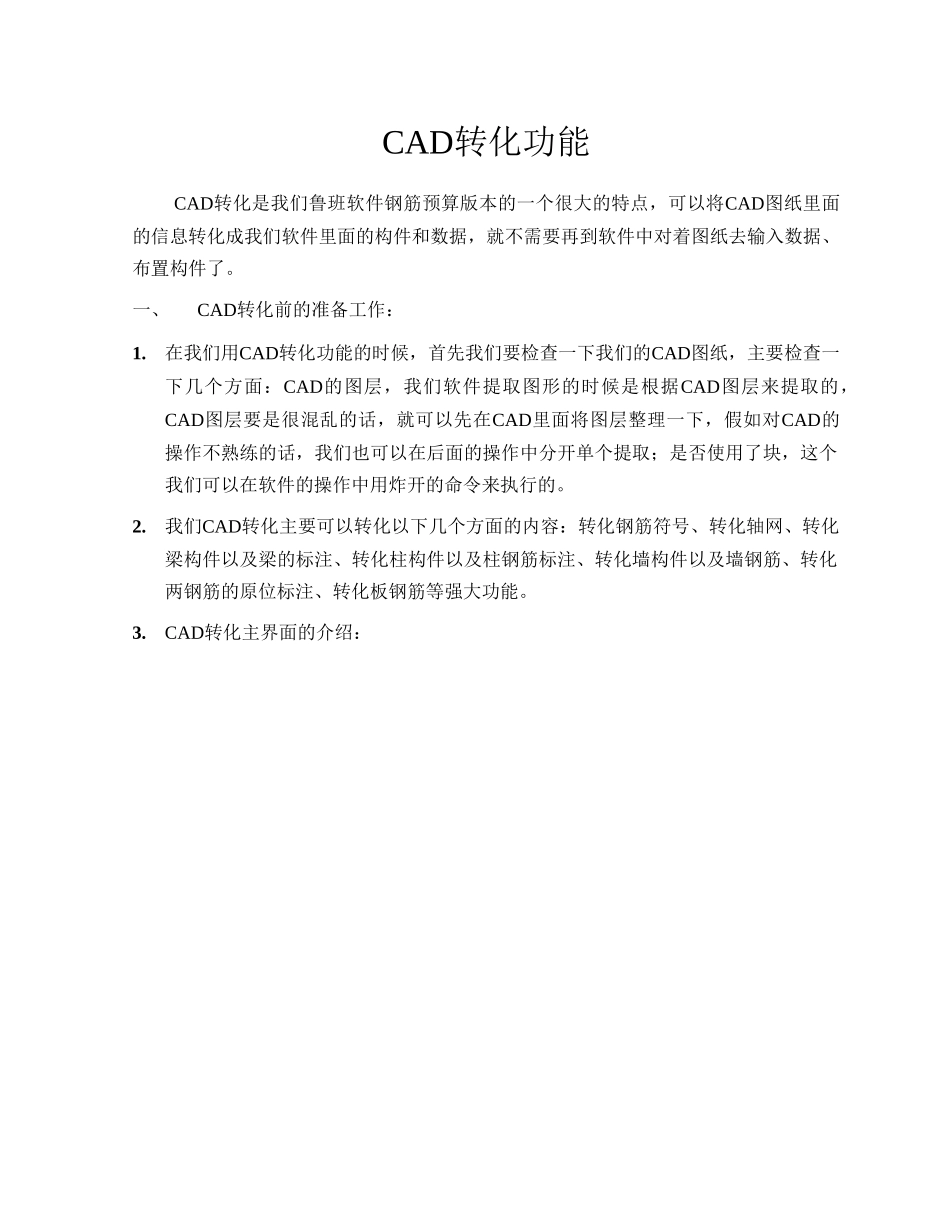

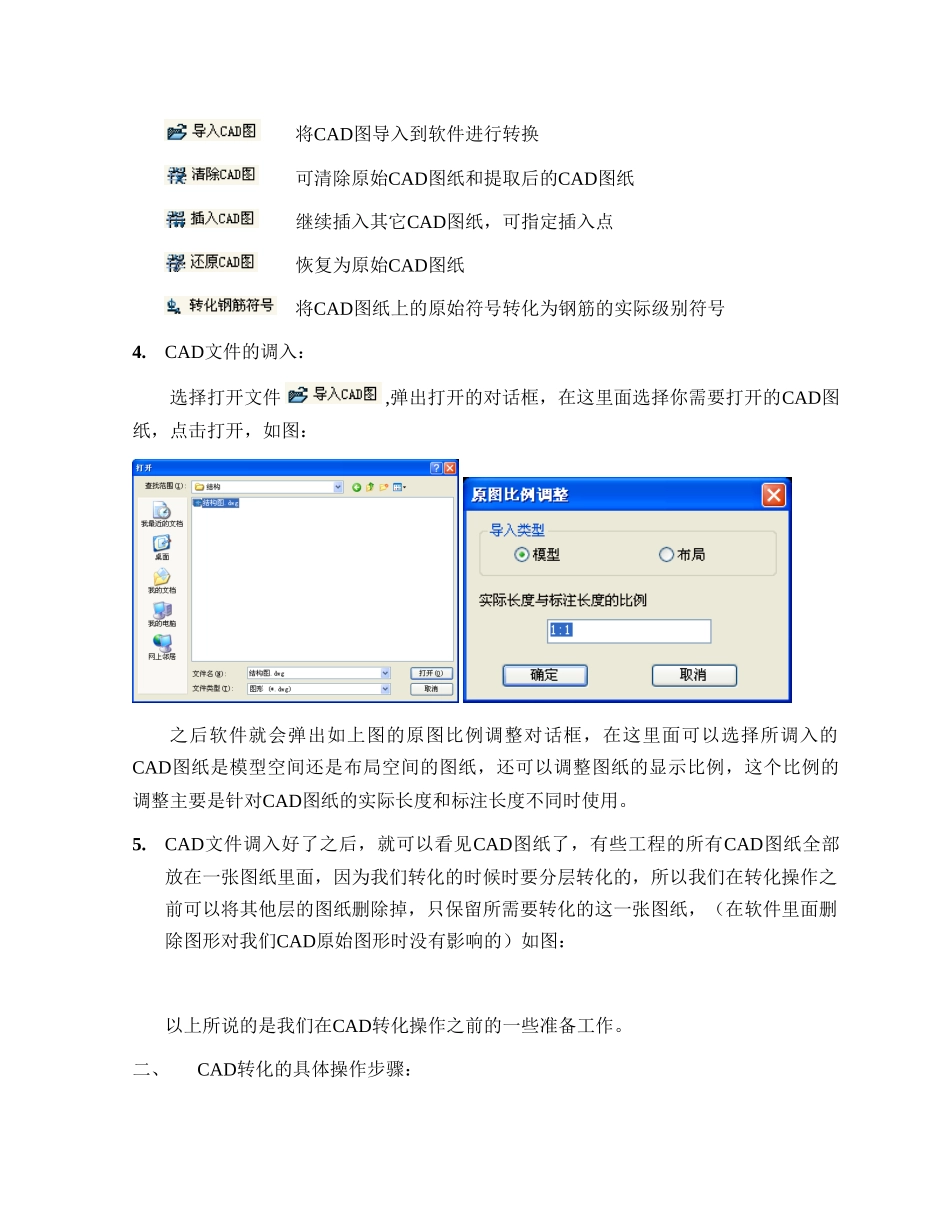

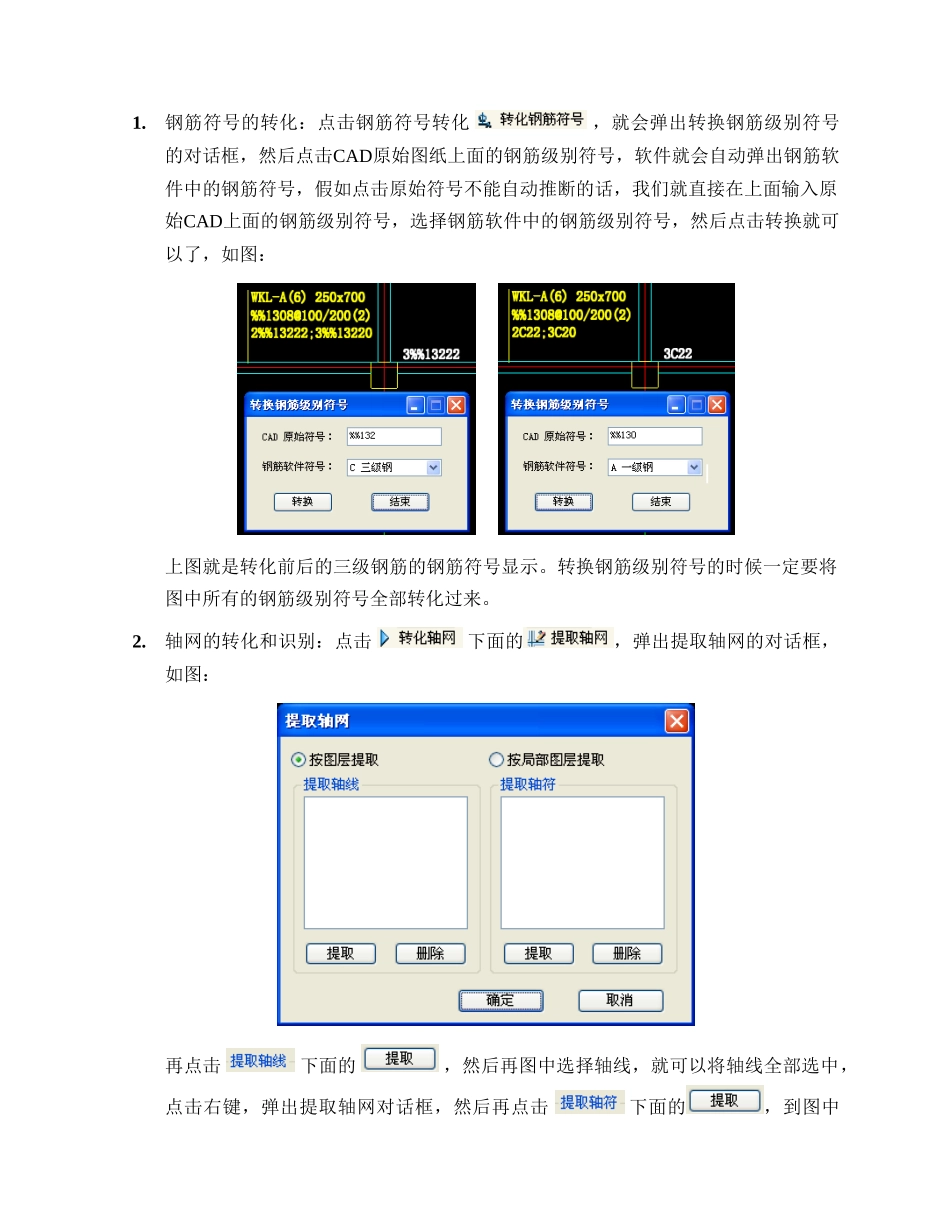

CAD转化功能CAD转化是我们鲁班软件钢筋预算版本的一个很大的特点，可以将CAD图纸里面的信息转化成我们软件里面的构件和数据，就不需要再到软件中对着图纸去输入数据、布置构件了。一、CAD转化前的准备工作： 1.在我们用CAD转化功能的时候，首先我们要检查一下我们的CAD图纸，主要检查一下几个方面：CAD的图层，我们软件提取图形的时候是根据CAD图层来提取的，CAD图层要是很混乱的话，就可以先在CAD里面将图层整理一下，假如对CAD的操作不熟练的话，我们也可以在后面的操作中分开单个提取；是否使用了块，这个我们可以在软件的操作中用炸开的命令来执行的。2.我们CAD转化主要可以转化以下几个方面的内容：转化钢筋符号、转化轴网、转化梁构件以及梁的标注、转化柱构件以及柱钢筋标注、转化墙构件以及墙钢筋、转化两钢筋的原位标注、转化板钢筋等强大功能。3.CAD转化主界面的介绍：将CAD图导入到软件进行转换可清除原始CAD图纸和提取后的CAD图纸继续插入其它CAD图纸，可指定插入点恢复为原始CAD图纸将CAD图纸上的原始符号转化为钢筋的实际级别符号4.CAD文件的调入：选择打开文件 ,弹出打开的对话框，在这里面选择你需要打开的CAD图纸，点击打开，如图： 之后软件就会弹出如上图的原图比例调整对话框，在这里面可以选择所调入的CAD图纸是模型空间还是布局空间的图纸，还可以调整图纸的显示比例，这个比例的调整主要是针对CAD图纸的实际长度和标注长度不同时使用。5.CAD文件调入好了之后，就可以看见CAD图纸了，有些工程的所有CAD图纸全部放在一张图纸里面，因为我们转化的时候时要分层转化的，所以我们在转化操作之前可以将其他层的图纸删除掉，只保留所需要转化的这一张图纸，（在软件里面删除图形对我们CAD原始图形时没有影响的）如图：以上所说的是我们在CAD转化操作之前的一些准备工作。二、CAD转化的具体操作步骤：1.钢筋符号的转化：点击钢筋符号转化 ，就会弹出转换钢筋级别符号的对话框，然后点击CAD原始图纸上面的钢筋级别符号，软件就会自动弹出钢筋软件中的钢筋符号，假如点击原始符号不能自动推断的话，我们就直接在上面输入原始CAD上面的钢筋级别符号，选择钢筋软件中的钢筋级别符号，然后点击转换就可以了，如图：上图就是转化前后的三级钢筋的钢筋符号显示。转换钢筋级别符号的时候一定要将图中所有的钢筋级别符号全部转化过来。2.轴网的转化和识别：点击 下面的，弹出提取轴网的对话框，如图：再点击 下面的 ，然后再图中选择...
