钢筋混凝土排水管道安装实训指导书VIP专享

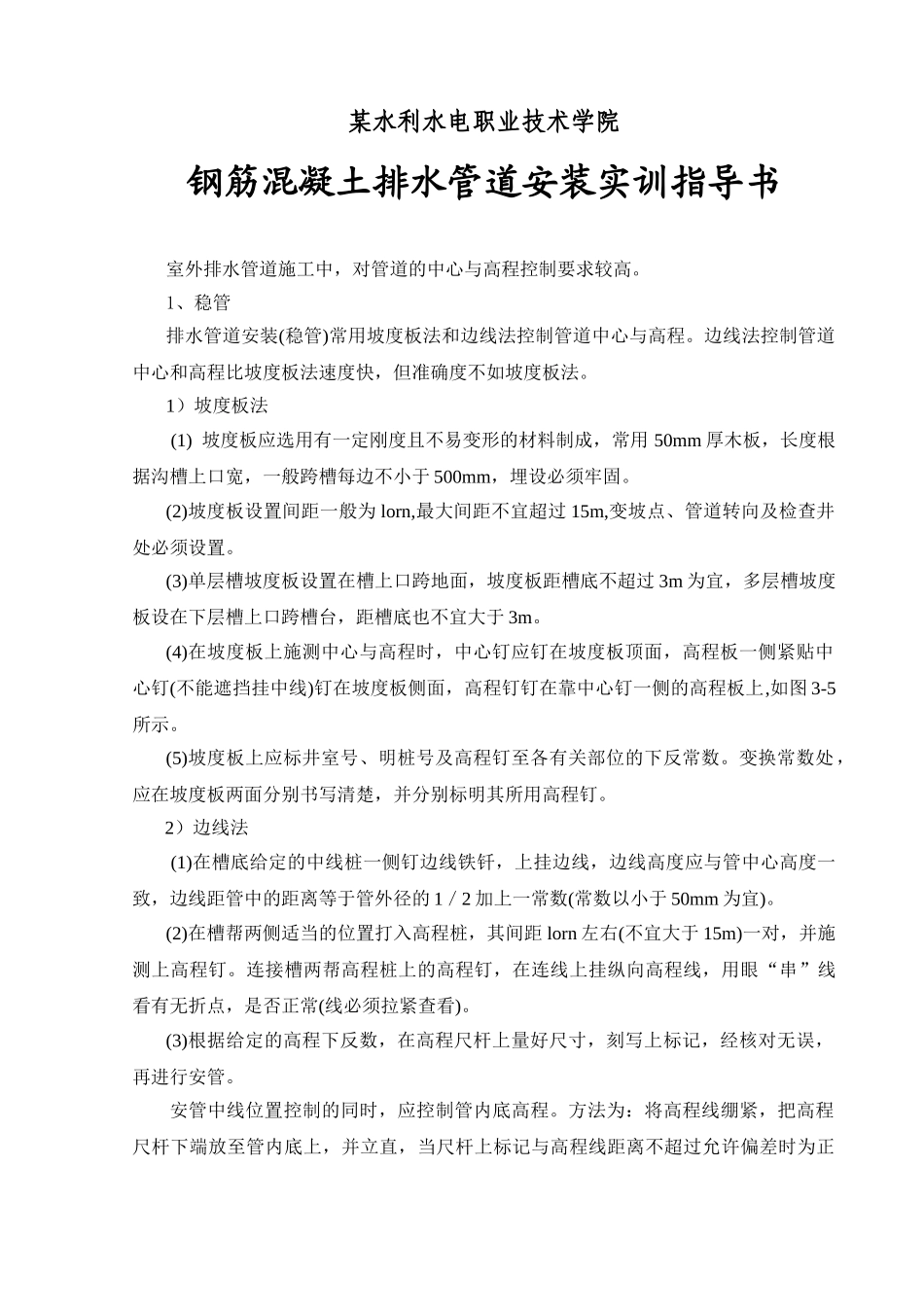

某水利水电职业技术学院钢筋混凝土排水管道安装实训指导书 室外排水管道施工中，对管道的中心与高程控制要求较高。1、稳管排水管道安装(稳管)常用坡度板法和边线法控制管道中心与高程。边线法控制管道中心和高程比坡度板法速度快，但准确度不如坡度板法。1）坡度板法 (1) 坡度板应选用有一定刚度且不易变形的材料制成，常用 50mm 厚木板，长度根据沟槽上口宽，一般跨槽每边不小于 500mm，埋设必须牢固。(2)坡度板设置间距一般为 lorn,最大间距不宜超过 15m,变坡点、管道转向及检查井处必须设置。(3)单层槽坡度板设置在槽上口跨地面，坡度板距槽底不超过 3m 为宜，多层槽坡度板设在下层槽上口跨槽台，距槽底也不宜大于 3m。 (4)在坡度板上施测中心与高程时，中心钉应钉在坡度板顶面，高程板一侧紧贴中心钉(不能遮挡挂中线)钉在坡度板侧面，高程钉钉在靠中心钉一侧的高程板上,如图 3-5所示。(5)坡度板上应标井室号、明桩号及高程钉至各有关部位的下反常数。变换常数处，应在坡度板两面分别书写清楚，并分别标明其所用高程钉。2）边线法 (1)在槽底给定的中线桩一侧钉边线铁钎，上挂边线，边线高度应与管中心高度一致，边线距管中的距离等于管外径的 1／2 加上一常数(常数以小于 50mm 为宜)。(2)在槽帮两侧适当的位置打入高程桩，其间距 lorn 左右(不宜大于 15m)一对，并施测上高程钉。连接槽两帮高程桩上的高程钉，在连线上挂纵向高程线，用眼“串”线看有无折点，是否正常(线必须拉紧查看)。(3)根据给定的高程下反数，在高程尺杆上量好尺寸，刻写上标记，经核对无误，再进行安管。安管中线位置控制的同时，应控制管内底高程。方法为：将高程线绷紧，把高程尺杆下端放至管内底上，并立直，当尺杆上标记与高程线距离不超过允许偏差时为正确。安管允许偏差见国家建设部标准《市政排水管渠工程质量检验评定标准》 (CJJ 3—90)中规定。2、排水管道铺设排水管道铺设的方法较多，常用的方法有平基法、垫块法、 “四合一”施工法安装铺设。应根据管道种类、管径大小、管座形式、管道基础、接口方式等来选择排水管道铺设的方法。3、混凝土管和钢筋混凝土管施工水泥砂浆抹带接口是一种常用的刚性接口，如下图所示。一般在地基较好、管径较小时采纳。水泥砂浆抹带接口施工程序为：浇管座混凝土→勾捻管座部分管内缝→管带与管外皮及基础结合处凿毛清冼→管座上部内缝支垫托→抹带→勾捻管座以上内缝→接口养护。凿毛带基相交处凿毛处理...
