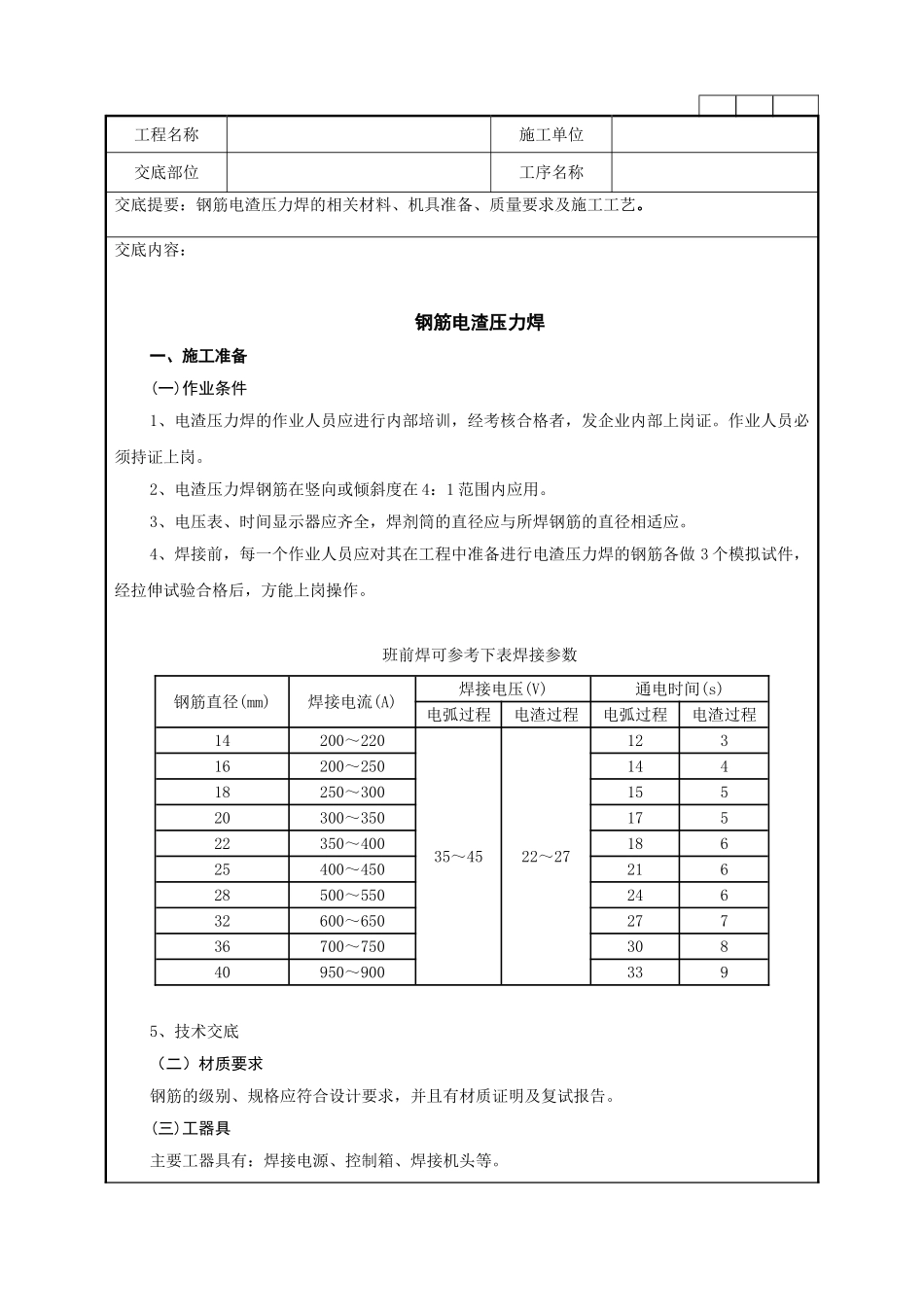

工程名称施工单位交底部位工序名称交底提要：钢筋电渣压力焊的相关材料、机具准备、质量要求及施工工艺。交底内容：钢筋电渣压力焊一、施工准备(一)作业条件1、电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证。作业人员必须持证上岗。2、电渣压力焊钢筋在竖向或倾斜度在 4：1 范围内应用。3、电压表、时间显示器应齐全，焊剂筒的直径应与所焊钢筋的直径相适应。4、焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做 3 个模拟试件，经拉伸试验合格后，方能上岗操作。班前焊可参考下表焊接参数钢筋直径(mm)焊接电流(A)焊接电压(V)通电时间(s)电弧过程电渣过程电弧过程电渣过程14200～22035～4522～2712316200～25014418250～30015520300～35017522350～40018625400～45021628500～55024632600～65027736700～75030840950～9003395、技术交底（二）材质要求钢筋的级别、规格应符合设计要求，并且有材质证明及复试报告。(三)工器具主要工器具有：焊接电源、控制箱、焊接机头等。工程名称施工单位交底部位工序名称交底提要：钢筋电渣压力焊的相关材料、机具准备、质量要求及施工工艺。二、质量要求《钢筋焊接及验收规程》JGJ18 规定：(一)焊接生产中，焊工应对焊接接头逐个进行自检。自检项目如下：1、轴线偏移不得超过 O.1d 或 2mm。2、接头处弯折角不得大于 7／100（40）。3、接头四周焊包突出钢筋表面的高度应大于等于 4mm。4、钢筋表面应无明显烧伤缺陷。以上前 3 项外观检查不合格的接头，应切除重焊。第 4 项应进行补焊。（二）接头力学性能1、一般构筑物，以 300 个同级别、同规格接头为一批。2、现浇混凝土多层结构中，以每一楼层或施工区段 300 个同级别、接头为一批，不足 300 接头仍为一批。每批从成品中随机切取 3 个试件做拉伸试验。拉伸试验结果，3 个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度值。三、工艺流程安放焊接夹具——引弧、电弧、电渣——挤压——清渣四、操作工艺(一)电渣压力焊可采纳沟通或直流电源。焊机容量应根据所焊钢筋直径选定。(二)焊接时，应根据班前焊所确定的焊接参数来进行操作。(三)电渣压力焊工艺过程应符合下列要求：1、焊接夹具的上下钳口应夹紧于上下钢筋上，不得晃动；2、引弧宜采纳铁丝球或焊条头引弧法，亦可采纳直接引弧法。铁丝球引弧法是将铁丝球放在上下钢筋端头之间，电流通过铁丝球与上下钢筋端面的接触点形成短路引弧。铁...
