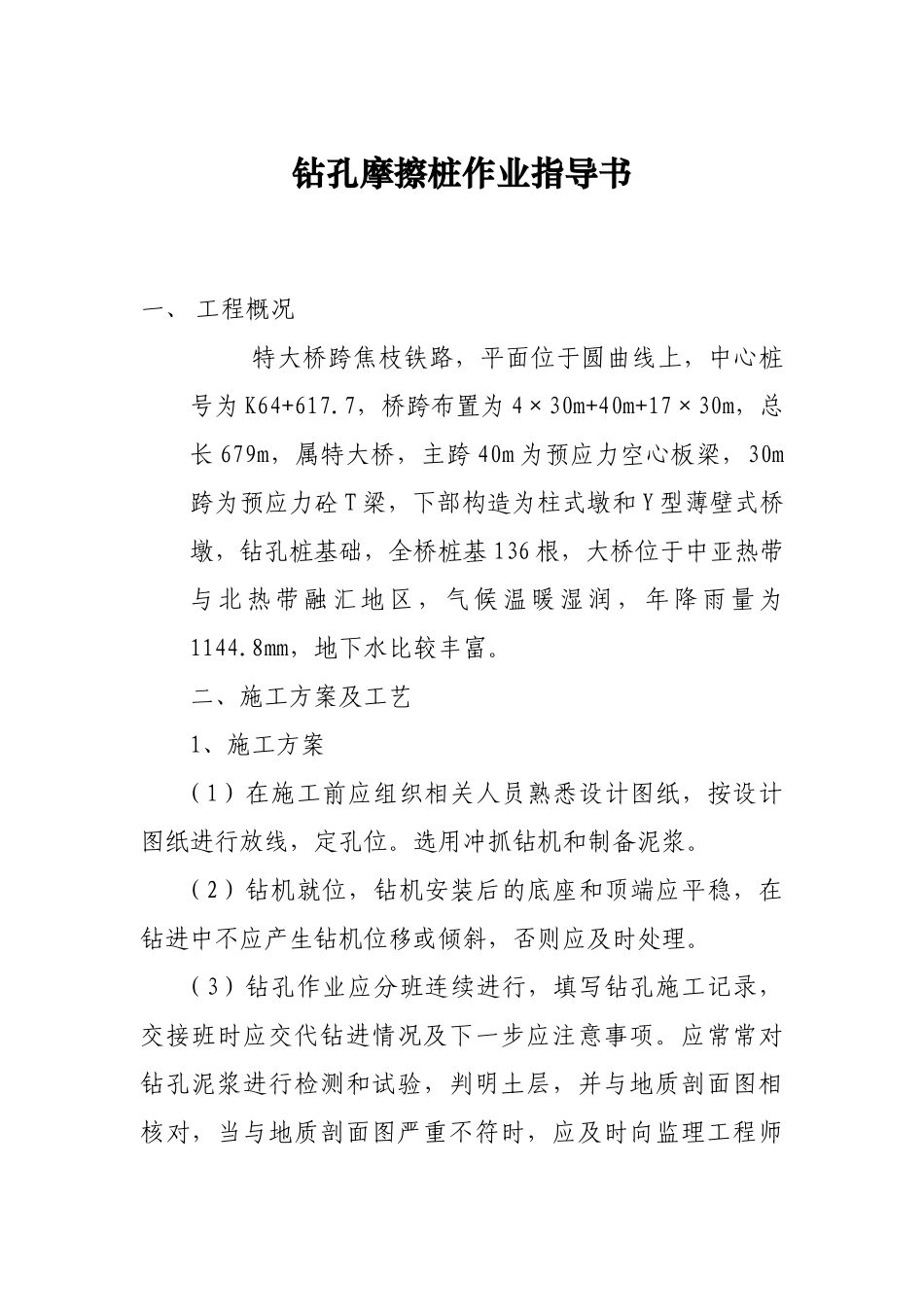

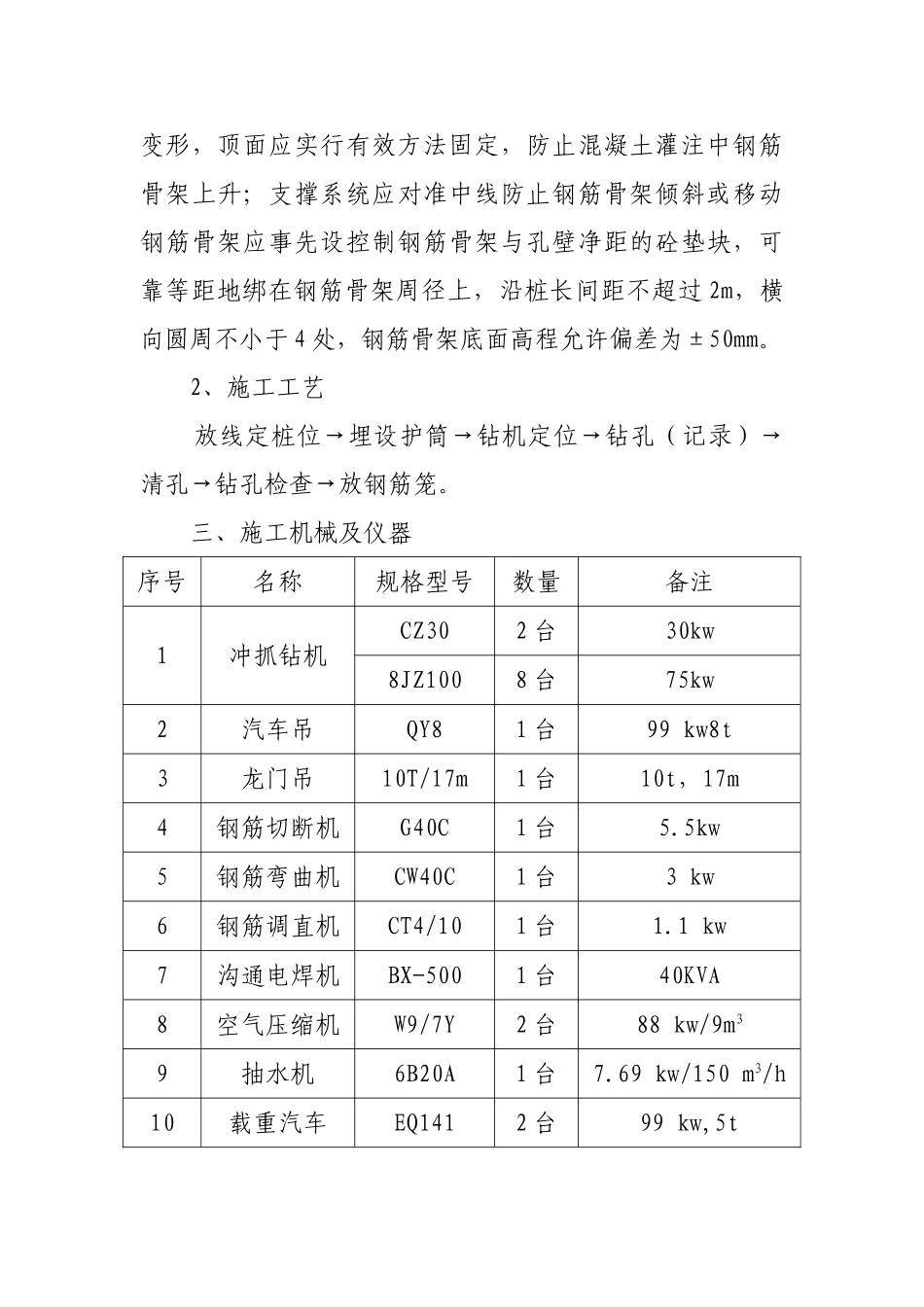

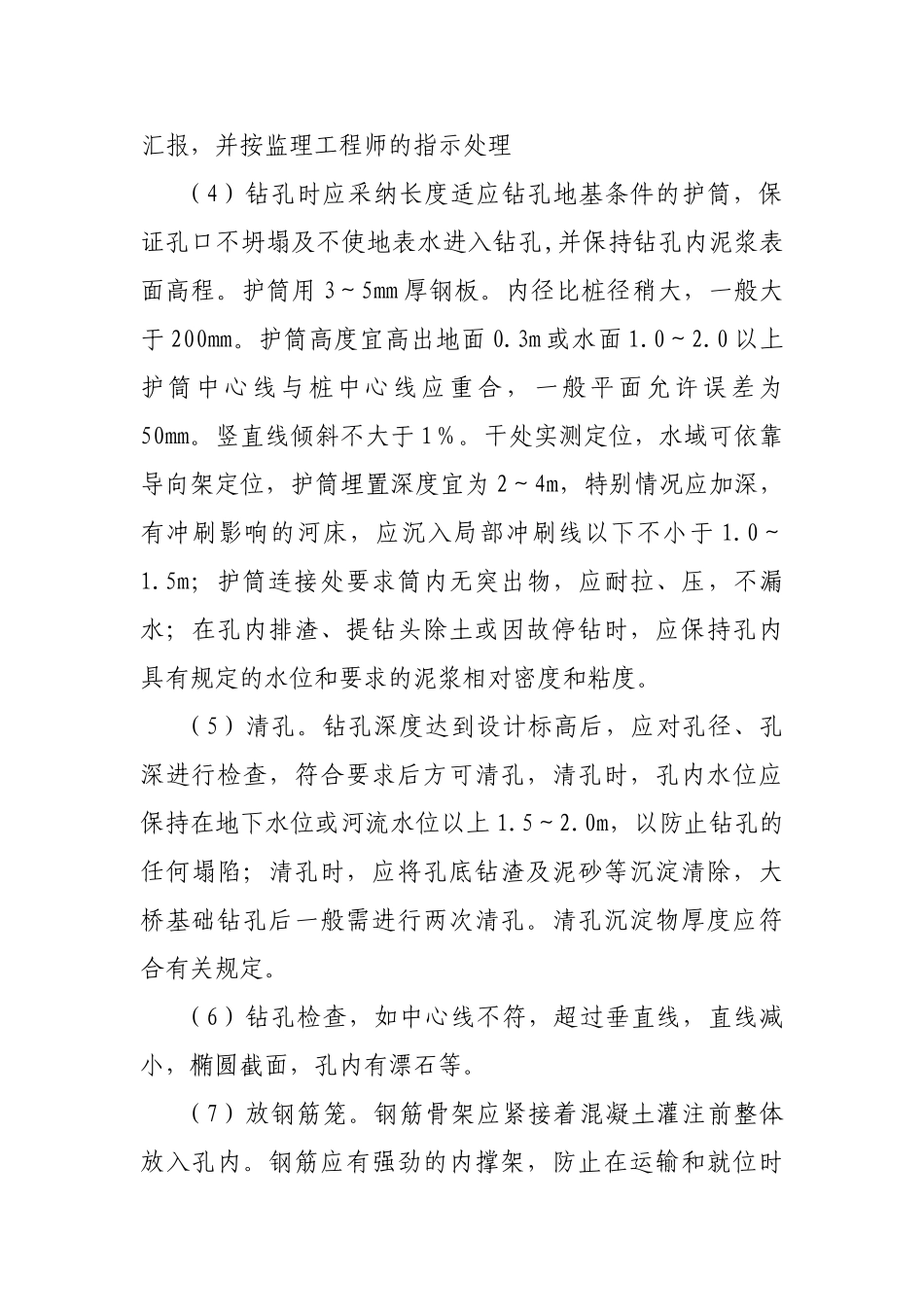

钻孔摩擦桩作业指导书一、 工程概况特大桥跨焦枝铁路，平面位于圆曲线上，中心桩号为 K64+617.7，桥跨布置为 4×30m+40m+17×30m，总长 679m，属特大桥，主跨 40m 为预应力空心板梁，30m跨为预应力砼 T 梁，下部构造为柱式墩和 Y 型薄壁式桥墩，钻孔桩基础，全桥桩基 136 根，大桥位于中亚热带与北热带融汇地区，气候温暖湿润，年降雨量为1144.8mm，地下水比较丰富。二、施工方案及工艺 1、施工方案 （1）在施工前应组织相关人员熟悉设计图纸，按设计图纸进行放线，定孔位。选用冲抓钻机和制备泥浆。 （2）钻机就位，钻机安装后的底座和顶端应平稳，在钻进中不应产生钻机位移或倾斜，否则应及时处理。 （3）钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交代钻进情况及下一步应注意事项。应常常对钻孔泥浆进行检测和试验，判明土层，并与地质剖面图相核对，当与地质剖面图严重不符时，应及时向监理工程师汇报，并按监理工程师的指示处理 （4）钻孔时应采纳长度适应钻孔地基条件的护筒，保证孔口不坍塌及不使地表水进入钻孔,并保持钻孔内泥浆表面高程。护筒用 3～5mm 厚钢板。内径比桩径稍大，一般大于 200mm。护筒高度宜高出地面 0.3m 或水面 1.0～2.0 以上护筒中心线与桩中心线应重合，一般平面允许误差为50mm。竖直线倾斜不大于 1％。干处实测定位，水域可依靠导向架定位，护筒埋置深度宜为 2～4m，特别情况应加深，有冲刷影响的河床，应沉入局部冲刷线以下不小于 1.0～1.5m；护筒连接处要求筒内无突出物，应耐拉、压，不漏水；在孔内排渣、提钻头除土或因故停钻时，应保持孔内具有规定的水位和要求的泥浆相对密度和粘度。 （5）清孔。钻孔深度达到设计标高后，应对孔径、孔深进行检查，符合要求后方可清孔，清孔时，孔内水位应保持在地下水位或河流水位以上 1.5～2.0m，以防止钻孔的任何塌陷；清孔时，应将孔底钻渣及泥砂等沉淀清除，大桥基础钻孔后一般需进行两次清孔。清孔沉淀物厚度应符合有关规定。 （6）钻孔检查，如中心线不符，超过垂直线，直线减小，椭圆截面，孔内有漂石等。 （7）放钢筋笼。钢筋骨架应紧接着混凝土灌注前整体放入孔内。钢筋应有强劲的内撑架，防止在运输和就位时变形，顶面应实行有效方法固定，防止混凝土灌注中钢筋骨架上升；支撑系统应对准中线防止钢筋骨架倾斜或移动钢筋骨架应事先设控制钢筋骨架与孔壁净距的砼垫块，可靠等距地绑在钢筋骨架周径上，沿桩长间距不超过 2...
