钻孔灌注桩作业指导书(冲击钻)VIP专享

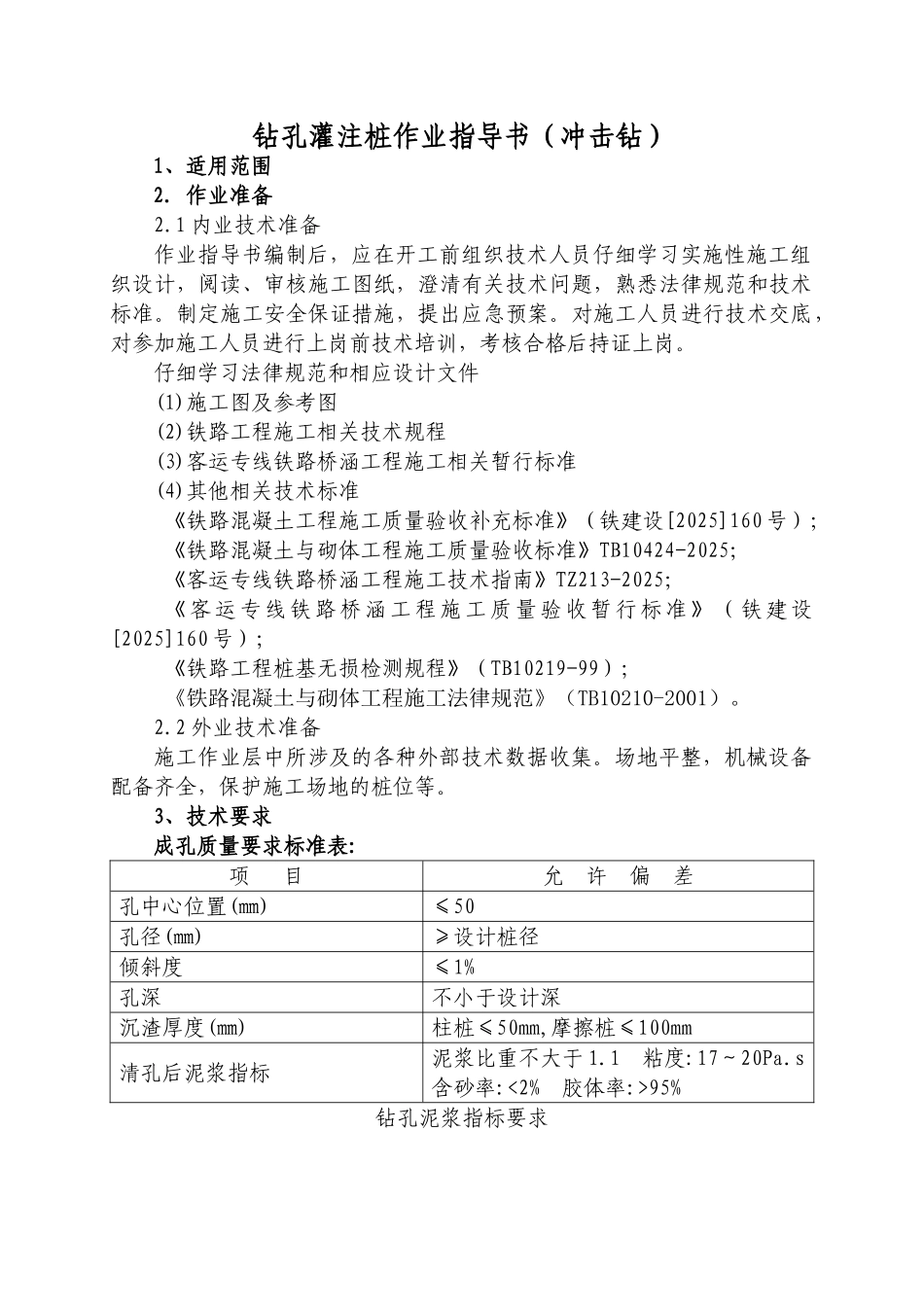

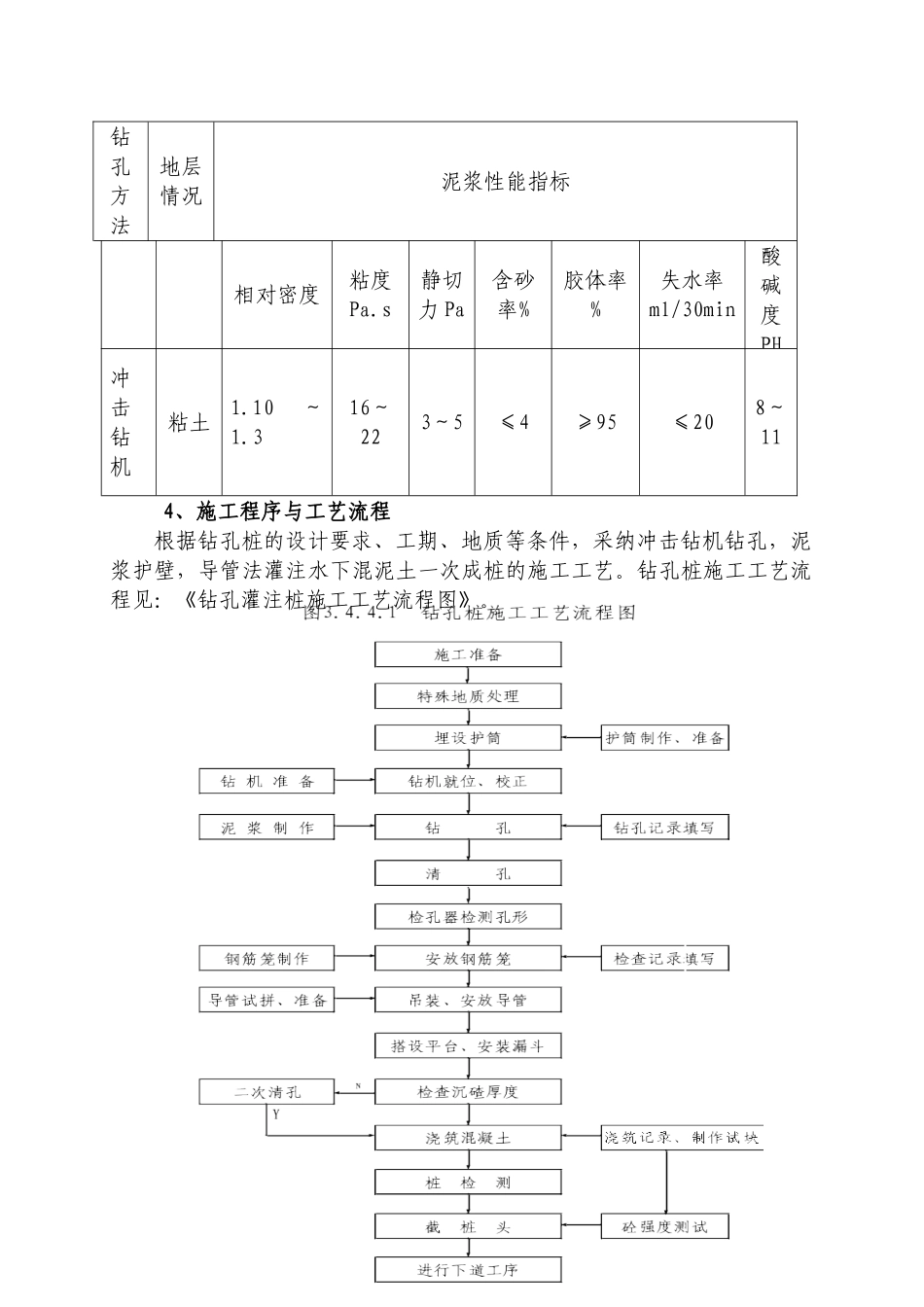

编号：钻孔灌注桩（冲击钻）作业指导书单 位： 编 制： 审 核： 批 准： 2025 年 月 日发布 2025 年 月 日实施钻孔灌注桩作业指导书（冲击钻）1、适用范围2．作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。仔细学习法律规范和相应设计文件(1)施工图及参考图(2)铁路工程施工相关技术规程(3)客运专线铁路桥涵工程施工相关暂行标准(4)其他相关技术标准《铁路混凝土工程施工质量验收补充标准》（铁建设[2025]160 号）；《铁路混凝土与砌体工程施工质量验收标准》TB10424-2025；《客运专线铁路桥涵工程施工技术指南》TZ213-2025；《 客 运 专 线 铁 路 桥 涵 工 程 施 工 质 量 验 收 暂 行 标 准 》 （ 铁 建 设[2025]160 号）；《铁路工程桩基无损检测规程》（TB10219-99）；《铁路混凝土与砌体工程施工法律规范》（TB10210-2001）。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。场地平整，机械设备配备齐全，保护施工场地的桩位等。3、技术要求成孔质量要求标准表:项 目允 许 偏 差孔中心位置(㎜)≤50孔径(㎜)≥设计桩径倾斜度≤1%孔深不小于设计深沉渣厚度(㎜)柱桩≤50mm,摩擦桩≤100mm清孔后泥浆指标泥浆比重不大于 1.1 粘度:17～20Pa.s 含砂率:<2% 胶体率:>95%钻孔泥浆指标要求 钻孔方法地层情况泥浆性能指标相对密度粘度Pa.s静切力 Pa含砂率%胶体率%失水率ml/30min酸碱度PH冲击钻机粘土1.10～1.316～223～5≤4≥95≤208～114、施工程序与工艺流程根据钻孔桩的设计要求、工期、地质等条件，采纳冲击钻机钻孔，泥浆护壁，导管法灌注水下混泥土一次成桩的施工工艺。钻孔桩施工工艺流程见：《钻孔灌注桩施工工艺流程图》。钻孔灌注桩施工工艺流程图5、施工要求5.1 施工准备5.1.1 施工场地为便于施工机械进场和钻孔灌注桩顺利进行，对施工现场作以下准备工作：a、按施工总平面布置图中的便道位置，填筑道路，架设电路，必要时铺设水管路。b、沿桥征地红线范围用推土机将场地进行平整、压实。水中墩采纳筑岛的方法填筑出施工平面，周围用编织袋装砂加固以防塌陷。5.1.2 施工测量根据桥墩台中心坐标计算各钻孔桩中心坐标，然后利用已经...
