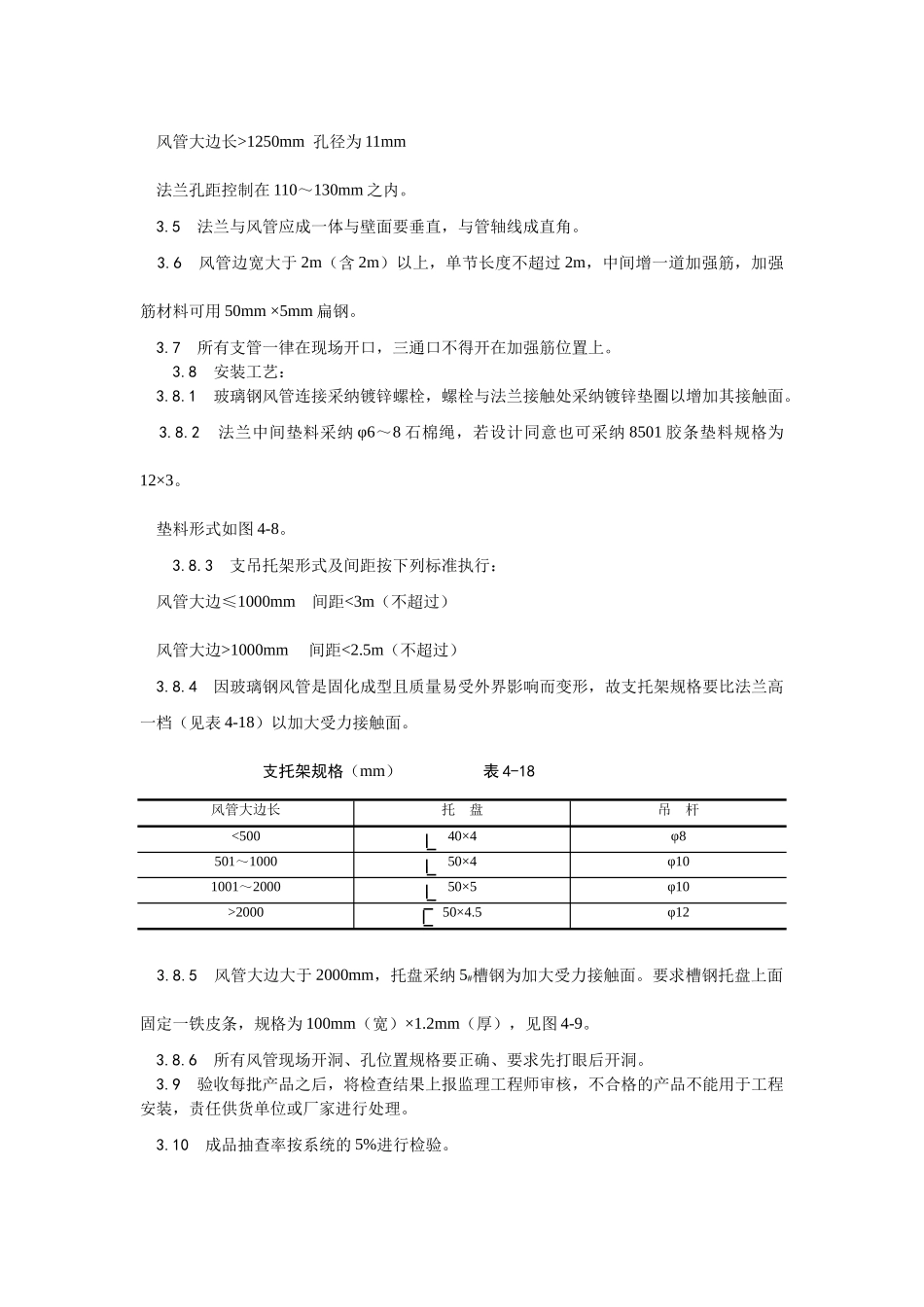

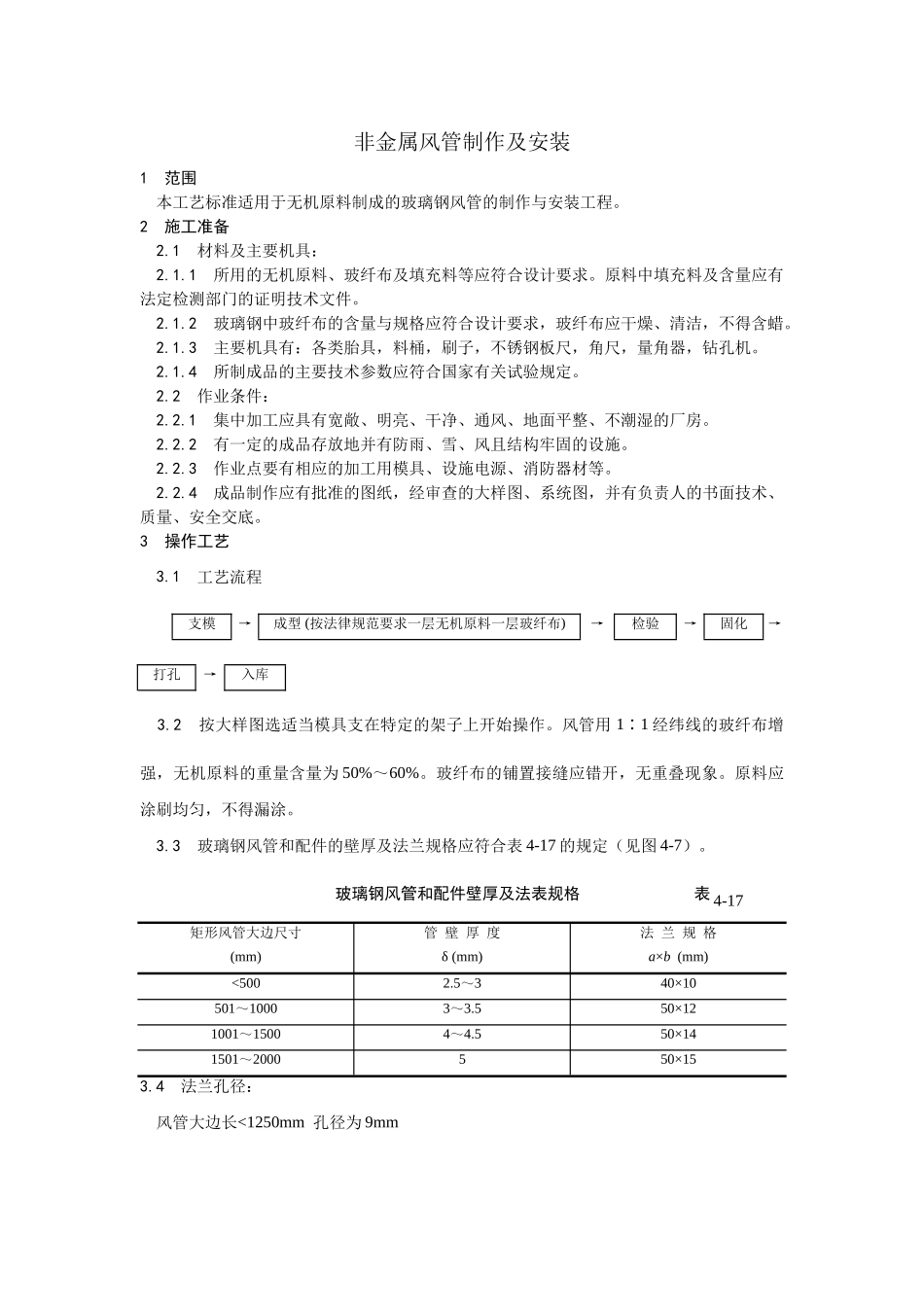

非金属风管制作及安装1 范围 本工艺标准适用于无机原料制成的玻璃钢风管的制作与安装工程。2 施工准备 2.1 材料及主要机具： 2.1.1 所用的无机原料、玻纤布及填充料等应符合设计要求。原料中填充料及含量应有法定检测部门的证明技术文件。 2.1.2 玻璃钢中玻纤布的含量与规格应符合设计要求，玻纤布应干燥、清洁，不得含蜡。 2.1.3 主要机具有：各类胎具，料桶，刷子，不锈钢板尺，角尺，量角器，钻孔机。 2.1.4 所制成品的主要技术参数应符合国家有关试验规定。 2.2 作业条件： 2.2.1 集中加工应具有宽敞、明亮、干净、通风、地面平整、不潮湿的厂房。 2.2.2 有一定的成品存放地并有防雨、雪、风且结构牢固的设施。 2.2.3 作业点要有相应的加工用模具、设施电源、消防器材等。 2.2.4 成品制作应有批准的图纸，经审查的大样图、系统图，并有负责人的书面技术、质量、安全交底。3 操作工艺 3.1 工艺流程支模→成型 (按法律规范要求一层无机原料一层玻纤布)→检验→固化→打孔→入库 3.2 按大样图选适当模具支在特定的架子上开始操作。风管用 1∶1 经纬线的玻纤布增强，无机原料的重量含量为 50%～60%。玻纤布的铺置接缝应错开，无重叠现象。原料应涂刷均匀，不得漏涂。 3.3 玻璃钢风管和配件的壁厚及法兰规格应符合表 4-17 的规定（见图 4-7）。 玻璃钢风管和配件壁厚及法表规格 表 4-17矩形风管大边尺寸(mm)管 壁 厚 度δ (mm)法 兰 规 格a×b (mm)<5002.5～340×10501～10003～3.550×121001～15004～4.550×141501～2000550×153.4 法兰孔径： 风管大边长<1250mm 孔径为 9mm 风管大边长>1250mm 孔径为 11mm 法兰孔距控制在 110～130mm 之内。 3.5 法兰与风管应成一体与壁面要垂直，与管轴线成直角。 3.6 风管边宽大于 2m（含 2m）以上，单节长度不超过 2m，中间增一道加强筋，加强筋材料可用 50mm ×5mm 扁钢。 3.7 所有支管一律在现场开口，三通口不得开在加强筋位置上。 3.8 安装工艺： 3.8.1 玻璃钢风管连接采纳镀锌螺栓，螺栓与法兰接触处采纳镀锌垫圈以增加其接触面。 3.8.2 法兰中间垫料采纳 φ6～8 石棉绳，若设计同意也可采纳 8501 胶条垫料规格为12×3。 垫料形式如图 4-8。 3.8.3 支吊托架形式及间距按下列标准执行： 风管大边≤1000mm 间距<3m（不超过） 风管大边>1000mm 间距<2.5m（不超过） 3.8.4 因玻璃钢风管是固化成型且质量易受外界...
